Тягово-сцепные устройства автопоездов-роспусков. В зависимости от вида сцепки с автомобилем-тягачом прицепные агрегаты для длинномерных грузов делятся на прицепы-роспуски, полуприцепы-роспуски и длиннобазные прицепы-роспуски с передней подкатной тележкой. Прицепы-роспуски буксируются автомобилями, имеющими вместо платформ коники, полуприцепы-роспуски - седельными автомобилями-тягачами, а длиннобазные прицепы - балластными автомобилями-тягачами. При этом прицепы и полуприцепы-роспуски в зависимости от грузоподъемности могут иметь от одной до трех осей.
Прицепы - и полуприцепы-роспуски состоят из рамы, дышла с петлей или шкворнем (полуприцеп), оси (осей) с колесами, коника и подвески. Некоторые конструкции роспусков оборудуют системой управления колес. Дышла прицепов-роспусков оканчиваются петлей и соединяются с автомобилем-тягачом при помощи крюка. В передней части полуприцепа-роспуска имеется шкворень и соединения его с седлом автомобиля-тягача. Величина нагрузки на прицеп или полуприцеп-роспуск (при данной массе груза) изменяется в зависимости от длины дышла и величины свесов груза с коников. Конструкции коников прицепа-роспуска и тягового автомобиля-тягача одинаковы. Они состоят из поперечной поворотной балки и вертикальных откидывающихся стоек.
Автопоезда, состоящие из прицепного автомобиля-тягача с крюком и прицепа-роспуска, имеют ту особенность, что при транспортировании перевозимый груз перемещается по коникам при поворотах и отклонениях автомобиля-тягача и прицепа в вертикальной плоскости. Это происходит потому, что центры перемещения соответственно груза и прицепа-роспуска находятся в различных точках (ось переднего коника, являющаяся точкой отклонения груза, находится впереди сцепного устройства, вокруг которого перемещается прицеп).
Чтобы исключить перемещение груза вперед и повреждение кабины водителя, на верхней грани коника автомобиля устанавливают "гребенку" или "нож" (при перевозке леса). Груз в этом случае перемешается только назад по гладкой грани балки (или по роликам) коника прицепа. Коники у таких автопоездов поворотные. В некоторых случаях с этой целью применяется "скользкий" сцепной прибор (крюк перемещается относительно рамы автомобиля). При этом оба коника соединяются с грузом жестко.
Одним из радикальных способов устранения перемещения длинномерных грузов на поворотах по опорным балкам коников является совпадение точки соединении прицепа-роспуска с автомобилем-тягачом и точки поворота коника автомобиля-тягача.
Автомобиль-тягач может соединяться с прицепом-роспуском и без обычного крюка и дышла. При этом тяговое усилие между автомобилем-тягачом и прицепом-роспуском передается при помощи длинномерного груза, закрепленного в кониках автомобиля-тягача и прицепа-роспуска.
При перевозке грузов большой длины иногда применяют управляемые прицепы-роспуски, оборудованные рулевым приводом. В этом случае на прицепе находится рулевой, который и управляет роспуском независимо от водителя. Управление прицепами-роспусками может быть и автоматическим (крестообразная сцепка и рулевой рычажный или гидравлический привод, действующий при отклонении дышла от оси прицепа). Управляемые прицепы-роспуски используют также в случаях, когда автопоезд состоит из седельного автомобиля-тягача, полуприцепа с коником и управляемого прицепа-роспуска. Такое использование автопоездов при вывозке леса позволяет значительно сократить простои автомобиля-тягача в пунктах погрузки и разгрузки,
Тягово-сцепные и опорные устройства седельных автомобилей-тягачей. Наиболее распространенное сцепное устройство седельных автомобилей - тягачей и полуприцепов состоит из седла, расположенного на раме автомобиля, и поворотного шкворня на полуприцепе.
Для обеспечения взаимного перемещения автомобиля-тягача и полуприцепа современные опорно-сцепные устройства на автомобиле-тягаче имеют две оси качения (поперечную и продольную) и жестко закрепленный на полуприцепе шкворень. Такое полуавтоматическое опорно-сцепное устройство с двумя осями качания (рис.3) имеет следующее устройство. На раме автомобиля-тягача со смещением относительно задней оси (внутрь базы на 50-150 мм) установлена плита 8 с шарнирно закрепленным на ней опорным кругом 4, имеющим устье 19. Опорный круг, закрепленный на балансире 2 может качаться на оси 3 в продольной, а на оси 7 в поперечной плоскостях. Для амортизации качания круга в поперечной плоскости имеются две цилиндрические пружины 6 и ограничители 5. В центре опорного круга укреплены захваты 18 шкворня, шарнирно закрепленные на пальцах 17 и имеющие скосы в передней части. Скосы в задней части захватов совпадают со скосами: устья опорного круга. В передней части захваты имеют фасонные вырезы, в которые вдвигается замок 15. Замок имеет стержень 13 на который надеты пружина 14 и рычаг 16 замка. В замке имеется продольный вырез, в который входит направляющий палец 12. закрепленный в нижней части опорного круга. Когда полуприцеп соединен с автомобилем-тягачом, захваты 18 сведены и охватывают поворотный шкворень полуприцепа. При этом расцепка невозможна вследствие того, что замок 15 препятствует повороту захватов на пальцах 17.
Отцепка полуприцепа осуществляется путем отвода в сторону планки 1 предохранителя и перемещения замка 15 вперед при помощи рычага 16. При этом пружина 14 сжимается. Имеющаяся в замке защелка 11, оттягиваемая пружиной 10, упирается в выступ замка и удерживает его в переднем положении.

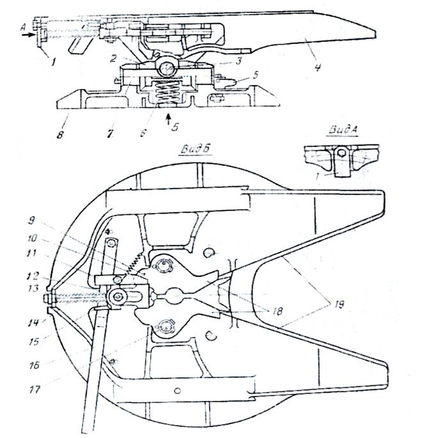

Рис.3. Полуавтоматическое опорно-сцепное устройство седельных автомобилей-тягачей
При расцепке, когда автомобиль-тягач подается вперед, шкворень полуприцепа раздвигает захваты. В этот момент штифт 9, имеющийся на левом захвате, нажимая на защелку, поворачивает ее и освобождает замок, который под действием пружины 14 передвигается до упора в захваты.
При сцепке автомобиль-тягач подается назад и шкворень полуприцепа, попадая в устье опорного круга, нажимает на внутренние скосы захватов, раздвигает их и устанавливает в рабочее, положение. В этот момент замок автоматически вдвигается пружиной в паз, образуемый передними концами захватов, и запирает сцепное устройство. После этого планку 1 предохранителя опускают, предупреждая возможность осевого перемещения замка и, следовательно, расцепку автопоезда в пути. Опорный круг может качаться на поперечной оси до 35°, а на продольной - до 20°. Опорно-сцепные устройства автомобилей-тягачей и полуприцепов во многих случаях для смягчения ударов при трогании с места и при движения имеют амортизаторы в виде продольных спиральных пружин или резиновых упоров.
Цилиндрический шкворень полуприцепа имеет в нижней части фланец, препятствующий выходу шкворня из замка опорного круга при несинхронных вертикальных перемещениях автомобиля-тягача и полуприцепа.
Полуприцепы, как правило, не имеют специальных устройств для корректирования их траектории при повороте автомобиля-тягача. В случаях, когда полуприцеп имеет две оси (тандем), одна из них выполняется поворачивающейся или смешенной относительно другой в целях уменьшения износа шин при движении их по paзным колеям. Полуприцеп в этом случае следует по колее автомобиля-тягача в "ограниченной степени".
Месторасположение и размеры седельно-сцепного устройства автомобилей-тягачей, не передающих через шкворень мощность для привода активных осей полуприцепа или paзличных механизмов, установленных на полуприцепе, должны соответствовать действующим стандартам.
Применение, на автопоездах стандартных седельно-сцепных устройств позволяет осуществлять сцепку и расцепку автомобилей-тягачей со всеми полуприцепами.
Для повышения поперечной устойчивости автопоездов и особенно при перевозке жидкостей в цистернах некоторые фирмы США изготовляют седельные устройства с пневматической блокировкой запорных механизмов, обеспечивающих выбор зазора между захватами и шкворнем полуприцепа.

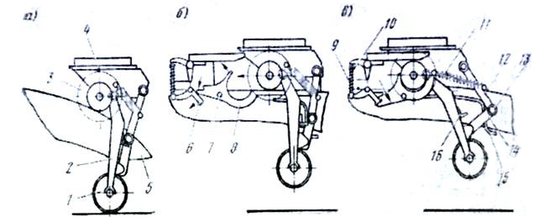

Рис.4. Схема работы автоматического бесшкворневого седельно-сцепного устройства: а - подача автомобиля-тягача под полуприцеп; б - процесс сцепки: в - автомобиль-тягач сцеплен с полуприцепом.
Сцепное устройство ("компенсатор") фирмы "Holland Hitch" автоматически стабилизирует груженую цистерну, наклоняя ее при боковом крене тягача в противоположную сторону. Фирма "Fontain Truck Equpment выпускает седельные, устройства, в которых механическая блокировка совмещена с выбором зазора между шкворнем и захватами плиты. Седельное устройство имеет скользящее соединение с рамой автомобиля-тягача и поэтому может перемещаться вперед или назад и следовательно, рационально распределять массу полуприцепа между его осью (или осями) и седельным устройством.
Наряду с седельным устройством шкворневого типа за рубежом применяются автоматические бесшкворневые седельно-спепные устройства, например, Autosafe фирмы "Hands" (рис.4). В данном случае на автомобиле-тягаче установлены направляющие 5, изогнутая планка 15, расположенная посередине между направляющими, запорные крюки 8 (их два) и фиксаторы 6 запорных крюков, а на полуприцепе - поворотный стол 4, направляющие ролики 3 и катки 1 опорного устройства. Процесс сцепки происходит следующим образом: тягач задним ходом подается под полуприцеп (рис.4. а): направляющие ролики 3, перекатываясь по направляющим 5 автомобиля-тягача, поднимают полуприцеп (рис.4, б) и в определенный момент катки 1 опорного устройства отрываются от земли. В процессе дальнейшего перемещения автомобиля-тягача задним ходом шарнир 13 опорного устройства выталкивается из фиксатора 16, прикрепленного к опорным стойкам 2 изогнутой планкой 15 (рис.4. в). При дальнейшем поднятии опорных стоек пружина 11 запорного механизма опорного устройства растягивается, верхние части запорных крюков 8 упираются в направляющие ролики и, вращаясь вокруг осей 7, поворачиваются против часовой стрелки, пока передняя часть запорного крюка, преодолев сопротивление пружины 10, не повернет вниз фиксатор 6. В это время направляющие ролики захватываются крюками 8, которые заперты фиксаторами 6, и автопоезд готов к движению. Прибыв к месту назначения, водитель посредством выведенной в кабину тяги 9 освобождает фиксаторы и подает автомобиль-тягач вперед. Направляющие ролики полуприцепа скатываются по направляющим автомобиля-тягача, пружина 11, сжимаясь, поворачивает рычаги 12 и 14. которые опускают стойки в вертикальное положение, при этом шарнир 13 попадает в фиксатор 16 (см. рис.4. б). По описанной выше схеме работает большинство автоматических бесшкворневых устройств.
Скорость сцепки и расцепки автомобилей-тягачей и полуприцепов в значительной мере зависит от конструкций опорных устройств полуприцепов.
На отечественных полуприцепах наибольшее распространение получили опорные устройства с механическим ручным приводом. При этом привод может быть общим для двух опор или отдельным для каждой опоры. В последнее время начинают применяться опорные устройства с электрическим и гидравлическим приводом.
Опорное устройство Минского автозавода имеет раздельный механический ручной привод на каждую опору. В транспортном положении опоры убираются (поворачиваются вокруг шарниров) и закрепляются на раме. Раздельный привод обеспечивает более удобную сцепку и расцепку на неровной площадке и несколько снижает усилие на рукоятке, необходимое для подъема и опускания стоек. Недостаток этого опорного устройства состоит в том, что для подъема и опускания опор водителю приходится переходить с одной стороны автопоезда на другую.

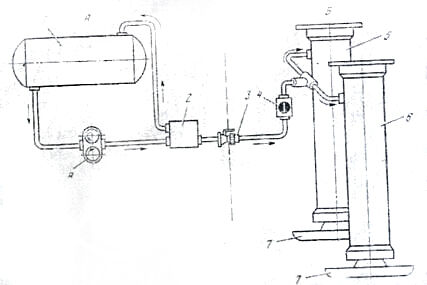

Рис.5. Схема опорных устройств полуприцепа с гидравлическим приводом: А - автомобиль-тягач; Б - полуприцеп:1-маслянный бак.2 - блок клапанов; 3 - соединительная головка; 4 - запорный вентиль; 5-6 - цилиндры опорных устройств; 7 - опорные плиты; 8 - насос.
Это приводит к увеличению времени, необходимого на сцепку и расцепку автопоезда.
На автопоездах большой грузоподъемности наиболее широкое распространение должны получить опорные устройства, не требующие применения ручного труда, например с гидравлическим приводом (рис.5). Это устройство состоит из двух гидравлических цилиндров, масло в которые нагнетается насосом, приводимым от двигателя автомобиля-тягача через коробку отбора мощности.
Перед отцепкой полуприцепа в цилиндры опорного устройства подается насосом масло и происходит выдвижение опор. Перекрытие крана управления фиксирует опоры в выдвинутом положении. После сцепки тягача и полуприцепа кран управления открывают и масло под действием пружин выдавливается в бак и опоры поднимаются.
Такое опорное, устройство может быть применено на полуприцепах, работающих в сцепке со стандартными автомобилями-тягачами, оборудованными шлангами, имеющими соединительные головки. При необходимости опорные стойки могут быть подняты или опущены вручную при помощи насоса, установленного на полуприцепе. Время опускания и подъема стоек с использованием насоса с приводом от двигателя составляет 1,0-1,5 мин. При этом полностью исключается ручной труд. К недостаткам гидравлического опорного устройства относятся потери масла при соединении и разъединении шлангов автомобиля-тягача и полуприцепа, а также ухудшение работы привода при низких температурах воздуха (загустевание масла).
3. Автомобили-самопогрузчики кранового типа
Для снижения стоимости перевозки грузов подвижным составом автомобильного транспорта необходимо обеспечить механизацию погрузочно-разгрузочных работ не только при перевозках массовых грузов, но и при транспортировании тарно-упаковочных грузов, в том числе из пунктов с небольшим или временным грузооборотом. В этих условиях наиболее целесообразно применять не стационарные погрузочные механизмы или автокраны и автопогрузчики, а механизмы, смонтированные на автомобилях. Такие автомобили-самопогрузчики при небольшом снижении своей грузоподъемности обеспечивают механизацию погрузки и выгрузки различных штучных или затаренных сыпучих грузов при незначительной затрате времени.
