3

СПбГМТУ

Курсвая работа по дисциплине “Морская энциклопедия”

по теме:

Парусные суда

Преподаватель: Ляховицкий А.Г.

Выполнил: студент гр.91кс1

Михеев Пётр Ваджихович

2003/2004 уч. год

Оглавление:

1. Введение…………………………………3

2. Типы парусных судов…………………..3

3. Рангоут парусного корабля…………….6

4. Стоячий такелаж парусного корабля….9

5. Бегучий такелаж……………………….12

6. Парусное вооружение…………………15

Введение

На протяжении столетий неоднократно предпринимались попытки более или менее рационально разграничить типы судов. Вследствие бурного развития мирового флота и судоходства необходимость классифицировать суда по их назначению, способам постройки и техническому состоянию еще более возросла. Появляются специальные учреждения, в которых опытные в судовом деле служащие – сюрвейеры – должны наблюдать за постройкой судов и их техническим состоянием во время эксплуатации и классифицировать суда в соответствии с международными нормами.

Старейшим и знаменитейшим из подобных учреждений является английское классификационное общество Регистр Ллойда, образованное в XVIII в. Свое название общество получило по имени владельца кабачка Эдварда Ллойда, где начиная с 1687 года судовладельцы, капитаны и агенты заключали сделки, страховали грузы и устанавливали цену фрахта. В 1764 году было решено составить списки судов – регистры – с имеющимися сведениями по каждому из них, чтобы легче было оценивать качества судна и , следовательно определять сумму страховки.

В 1834 году общество было реорганизовано в Регистр Ллойда.

Не менее знаменито французское классификационное общество Бюро Веритас, основанное в 1828 году в Антверпене и с 1832 года по настоящее время находящееся в Париже..

Типы парусных судов

К парусным судом относятся суда и шлюпки (лодки), приводимые в движение силой ветра, действующего на паруса. При этом судно может нести паруса на одной, двух, трех или большем числе вертикальных мачт.

В зависимости от вида парусного вооружения различают следующие парусные суда:

Щелкните по ссылке, чтобы увидеть силуэт.

пятимачтовый корабль (пять мачт с прямыми парусами);

пятимачтовый барк (четыре мачты с прямыми парусами, одна, на корме, с косыми);

четырехмачтовый корабль (четыре мачты с прямыми парусами);

четырехмачтовый барк (три мачты с прямыми парусами, одна с косыми);

корабль (три мачты с прямыми парусами);

барк (две мачты с прямыми парусами, одна с косыми);

баркентина (шхуна-барк; одна мачта с прямыми и две с косыми парусами);

джекасс -шхуна, точнее, трехмачтовая марсельная шхуна (все мачты с косыми парусами и несколько верхних прямых парусов на фок мачте);

бриг (две мачты с прямыми парусами);

бригантина (шхуна-бриг: одна мачта с прямыми парусами, одна с косыми);

бомбарда (одна мачта почти по середине судна с прямыми парусами и одна, сдвинутая в корму, с косыми);

шхуна, точнее, гафельная шхуна (две мачты с косыми парусами);

шхуна, точнее, двухмачтовая марсельная шхуна (мачты с косыми парусами и несколько верхних прямых парусов на фок-мачте);

каравелла (три мачты: фок-мачта с прямыми парусами, остальные – с латинскими);

“трабакколо” (две мачты с люгерными, т.е. рейковыми, парусами);

шебека (три мачты: фок- и грот-мачты с латинскими парусами, бизань мачта с косыми);

фелюка (две мачты, наклоненные к носу, с латинскими парусами);

тартана (одна мачта с большим латинским парусом);

тендер (одна мачта с косыми парусами);

“бово” (две мачты: передняя с латинским парусом, задняя с гафельным или латинским парусом);

“нависелло” (две мачты: первая – в носовой части, сильно наклоненная вперед, несет парус трапециевидной формы, крепящийся за грот-мачту; грот-мачта – с латинским или иным косым парусом);

“баланселла” (одна мачта с латинским парусом);

шлюп (одна мачта с косыми парусами);

иол (две мачты с косыми парусами, меньшая – бизань-мачта - стоит позади руля);

кеч (две мачты с косыми парусами, причем бизань-мачта стоит перед рулем);

динги (одна мачта с гафельным парусом вынесена к носу);

люгер (три мачты с рейковыми парусами, применяется во Франции в прибрежном плавании).

Кроме перечисленных парусников существовали еще большие семи-, пяти- и четырехмачтовые шхуны, преимущественно американского происхождения, несущие только косые паруса.

Продольный разрез двухдечного парусного линейного корабля конца XVIII века.:

1 - киль; 2 - форштевень; 3 - княвдигед; 4 - старнпост ахтерштевня; 5 - кормовой дейдвуд; 6 - носовой дейдвуд; 7 - адмиральская каюта; 8 - кают-компания; 9 - руль; 10 - рулевое управление; 11 - кормовая крюйт-камера; 12 - кормовой бомбовой погреб; 13 - канатный ящик; 14 - носовая крюйт-камера; 15 - носовой бомбовой погреб.

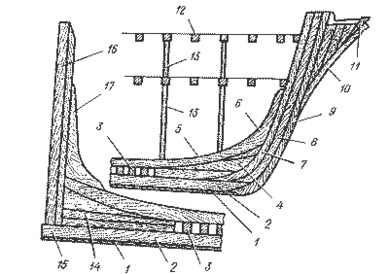

Н осовая и кормовая части набора парусного судна:

1 - фальшкиль; 2 киль; 3 - фортимберсы; 4 - носовой дейдвуд; 5 - кильсон; 6 - фальстем-кница; 7 - фальстем; 8 - форштевень; 9 - греп; 10 - княвдигед; 11 - лисель-индигед (опора носовой фигуры); 12 - бимсы; 13 - пиллерсы; 14 - кормовой дейдвуд; 15 - пятка киля; 16 - ахтерштевень; 17 - старн-кница.

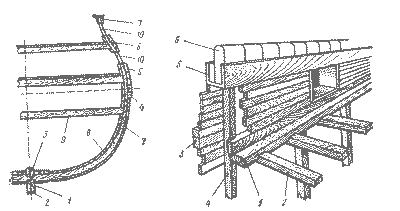

Средняя часть корпуса в поперечном сечении имеет почти круглые обводы. Фальшборт несколько завален внутрь, т.е. ширина ватерлинии несколько больше, чем в районе верхней палубы. Сделано это для того, чтобы орудия, установленные на верхней палубе, не выходили за ширину ватерлинии.

1 - киль; 2 - фаль орта шкиль; 3 - кильсон; 4 - первый бархоут; 5 - второй бархоут; 6 - третий бархоут; 7 - наружная обшивка фальшбо та; 8 - внутренняя обшивка; 9 - бимсы; 10 - лац-порты.

Фальшборт парусного корабля XVIII века:

1 - ватервейс; 2 - бимсы; 3 - фальшбортный бархоут; 4 - стойки фальшборта; 5 - коечная сетка; 6 - подвесные койки.

Главной частью набора корпуса парусного судна является киль - продольная балка прямоугольного сечения, идущая от носа до кормы. Вдоль боковых сторон киля проходят длинные выемки (шпунты), в которые заходит первый ряд досок наружной обшивки, которые называются шпунтовым поясом.

Для защиты от повреждений к килю снизу прикрепляли крепкую дубовую доску, фальшкиль. Носовая часть киля заканчивается форштевнем, представляющим из себя брус призмообразной формы. Нижняя часть форштевня могла быть изогнутой по дуге или под углом. К форштевню с внутренней стороны прикреплена внутренняя часть штевня - дейдвуд - сложная конструкция из толстых брусьев, образующая плавный переход от киля к корпусу. Спереди форштевня укреплен водорез, верхняя часть которого называется княвдигед. В верхней части княвдигеда устанавливали носовое украшение - фигуру.

В задней части киля вертикально к нему или с небольшим наклоном в корму установлен брус, называемый ахтерштевнем. Внешняя часть ахтерштевня несколько расширена для предохранения руля, навешенного на ахтерштевень. Ахтерштевень и форштевень деревянного парусного судна состоят из нескольких деталей.

Поверх и вдоль киля накладывали резенкиль. К нему и дейдвудам крепили шпангоуты, которые на старинных судах были составными. Посредине корпуса корабля, несколько ближе к носу, ставили наиболее широкий шпангоут - мидельшпангоут. Для поперечного крепления корабельного набора служили бимсы, на них настилали палубу. В продольном направлении шпангоуты скрепляли стрингерами.

После окончания сборки судового набора приступали к обшивке корпуса дубовыми досками. Размеры досок зависели от размеров корабля: длина их была 6-8 м., ширина 10-25 см. Во времена Колумба обшивка судов производилась внакрой (кромка на кромку), а к концу XVI века стали обшивать встык (вгладь). Крайние концы досок входили в шпунты фор- и ахтерштевня и крепились нагелями из оцинкованного железа или меди. В районе ватерлинии и под пушечными портами доски обшивки чередовались с утолщенными досками - бархоутами.

Палубный настил делали из сосновых или тиковых досок, к бимсам их крепили при помощи металлических нагелей или болтов, которые сверху утапливали и закрывали деревяннымит пробками.

Для обшивки фальшборта на деревянных судах использовали сравнительно тонкие доски, укрепленные на стойках. Опорой фальшборта является фальшбортный бархоут, его внешнюю поверхность принято было расписывать. Над фальшбортом находилась коечная сетка, в которую матросы складывали скатанные подвесные койки, защищавшие в бою от вражеских пуль.

Рангоут парусного корабля

Рангоутом называются все деревянные детали, служащие для несения парусов, флагов, подъема сигналов и т.п. К рангоуту относятся: мачты, стеньги, реи, гафели, гики, бушприты, утлегари, лисель спирты и выстрелы.

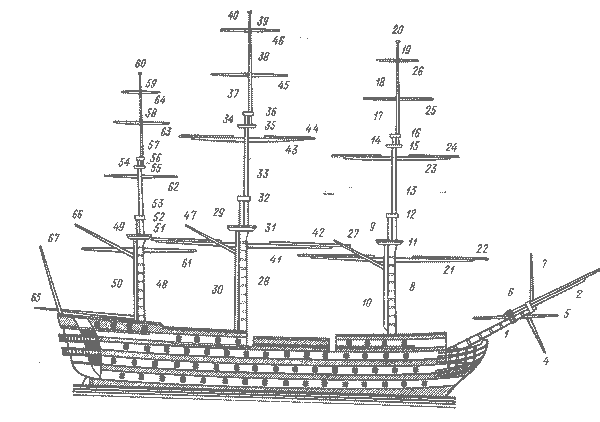

Рис. Рангоут трехдечного 126-пушечного корабля середины XIX века.

1 - бушприт; 2 - утлегарь; 3 - бом-утлегарь; 4 - мартин-гик; 5 - блинда-гафель; 6 - бушпритный эзельгофт; 7 - гюйс-шток; 8 - фок-мачта; 9 - топ фок-мачты; 10 - фор-трисель-мачта; 11 - стеньги; 12 - мачтовый эзельгофт; 13 - фор-стеньга; 14 - топ фор-стеньги; 15 - фор-салинг; 16 - эзельгофт фор-стеньги; 17 - фор-брам-стеньга, сделанная в одно дерево с фор-бом-ьрам-стеньгой; 18-19 - топ фор-бом-брам-стеньги; 20 - клотик; 21 - фока-рей; 22 - фор-марса-лисель-спирты; 23 - фор-марса-рей; 24 - фор-брам-лисель-спирты; 25 - фор-брам-рей; 26 - фор-бом-брам-рей; 27 - фор-трисель-гафель; 28 - грот-мачта; 29 - топ грот-мачты; 30 - грот-трисель-мачта; 31 - грот-марс; 32 - мачтовый эзельгофт; 33 - грот-стеньга; 34 - топ грот-стеньги; 35 - грот-салинг; 36 - эзельгофт грот-стеньги; 37 - грот-брам-стеньга, сделанная в одно дерево с грот-бом-брам-стеньгой; 38-39 - топ грот-бом-брам-стеньги; 40 - клотик; 41 - грота-рей; 42 - грот-марса-лисель-спирты; 43 - грот-марса-рей; 44 - грот-брам-лисель-спирты; 45 - грот-брам-рей; 46 - грот-бом-брам-рей; 47 - грот-трисель-гафель; 48 - бизань-мачта; 49 - топ бизань-мачты; 50 - бизань-трисель-мачта; 51 - крюйс-марс; 52 - мачтовый эзельгофт; 53 - крюйс-стеньга; 54 - топ крюйс-стеньги; 55 - крюйс-салинг; 56 - эзельгофт крюйс-стеньги; 57 - крюйс-брам-стеньга, сделанная в одно дерево с крюйс-бом-брам-стеньгой; 58-59 - топ крюйс-бом-брам-стеньги; 60 - клотик; 61 - бегин-рей; 62 - крюйс-марса-рей или крюйсель-рей; 63 - крюйс-брам-рей; 64 - крюйс-бом-брам-рей; 65 - бизань-гик; 66 - бизань-гафель; 67 - кормовой флагшток;

Мачта

М ачта – это вертикальное или слегка наклонное в корму рангоутное дерево, служащее основанием для крепления других частей рангоута (стеньг, реев) и постановки парусов. Мачты больших парусных кораблей с прямым вооружением достигали высоты 60 м и более при толщине нижней части до 1 м.

Мачты делались составными из нескольких продолжающих друг друга в высоту деревьев. Нижнее дерево называлось колонной или просто мачтой, а продолжение стеньгами.

В зависимости от размеров судна и типа парусного вооружения, количество мачт может быть различным. Каждая мачта имеет свое наименование. Так, на трехмачтовом корабле первая от носа корабля мачта называется фок-мачтой, вторая – грот-мачтой, третья, самая маленькая, - бизань-мачтой.

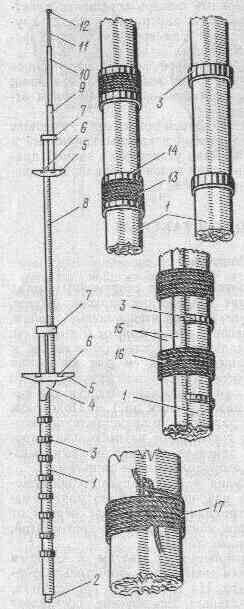

Рис: Устройство мачты.

1 - Нижняя мачта (колонна); 2 - цапфа; 3 - железные бугели; 4 - чиксы; 5 - лонг-салинги; 6 - краспицы; 7 - эзельгофт; 8 - стеньга; 9 - брам-стеньга; 10 - бом-брам-стеньга; 11 - флагшток; 12 - клотик; 13 - вулинг; 14 - деревянный бугель; 15 - шкало; 16 - крепление шкало; 17 - вязка вулинга.

Самой высокой мачтой всегда являлась грот-мачта. Ее высота у трех мачтовых кораблей с прямым вооружением определялась длиной корабля по гондеку, сложенной с его наибольшей шириной и разделенной пополам. Высота фок- и бизань-мачт вместе с их топами определялась по высоте грот-мачты. Так длина фок-мачты составляла 8/9 , а бизань-мачты - 6/7 длины грот-мачты. Эти пропорции часто изменялись по усмотрению строителя.

Слово "фор", прибавляется к названиям рангоутных деревьев, частей такелажа и парусов относящихся к фок-мачте, но укрепленных выше марсовой площадки. "Брам" - слово, добавляемое к названиям рангоута, такелажа или паруса, указывает на их принадлежность к третьему колену снизу. "Бом" - указывает на принадлежность к четвертому колену снизу. Нижние мачты, а также бушприты для прочности делали составными из нескольких брусьев, стянутых бандажами - тросовыми вулингами. Нижний конец мачты - шпор оканчивался цапфой, которую вставляли в степс - гнездо, находящееся на кильсоне. Верхняя часть мачты называется топом. На его верхушке находится цапфа на которую одет эзельгофт, соединяющий мачту со стеньгой. С двух сторон мачты крепили фигурные наделки, называемые чиксами, к ним - два продольных бруса - лонг-салинга, а на лонг-салинги настилали марсовую площадку или просто марс.

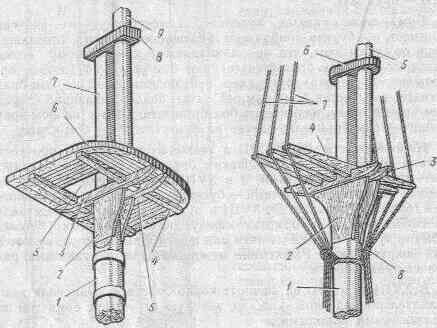

Марс

Р аньше на парусных судах с прямыми парусами марс имел вид круглой корзины. Около середины XVIII в. марсы начинают делать почти прямоугольными, закругленной была лишь носовая часть. Трехмачтовые суда несли по три марса, которые называли по принадлежности к той или иной мачте: на фок-мачте был фор-марс, на грот-мачте - грот-марс и на бизань-мачте - крюйс-марс.
