Рис. 1. Детали марса:

1 - нижняя мачта (колонна); 2 - чиксы; 3 - лонг-салинги; 4 - краспицы; 5 - собачьи дыры; 6 - марс; 7 - топ мачты; 8 - эзельгофт; 9 - стеньга.

Рис. 2. Соединение стеньги с брам-стеньгой:

1 - стеньга; 2 - чиксы; 3 - лонг-салинги; 4 - краспицы; 5 - брам-стеньга; 6 - эзельгофт; 7 - брам-ванты; 8 - швиц-сорвень-строп.

Все стеньги между собой тоже соединялись при помощи салингов и эзельгофтов, но меньших размеров.

Эзельгофт представляет собой деревянную обойму с двумя отверстиями: квадратным, в который вставляется топ нижней мачты, и круглое в которое пропускается последующая стеньга. Салинги и эзельгофты, в зависимости от их принадлежности к той или иной мачте, носят названия: фор-салинг, фор-брам-салинг, эзельгофт мачтовый, фор-стень-эзельгофт, крюйс-стень-эзельгофт, бушпритный эзельгофт (соединяющий бушприт с утлегарем) и т.д.

Бушприт

Б ушприт - это горизонтальный или несколько наклонный брус (наклонная мачта), выступающий с носа парусного судна и служащий для вынесения прямых парусов - блинда и бом-блинда. До конца XVIII в. бушприт состоял только из одного дерева с блинд-стеньгой. С конца XVIII в. бушприт удлиняется с помощью утлегаря, а затем и бом-утлегаря. Блинд и бом-блинд на нем уже не ставится, он служит для выноса штагов фок-мачты и ее стеньг, а также для крепления носовых треугольных парусов - кливеров и стакселей.

Сам бушприт крепили на носу судна при помощи ватер-вулинга из крепкого троса, а позже (XIX в) и цепей.

Рис. Бушприты.

а - XVIII в.; б - конца XVIII в.; в - первой половины XIX в.; 1 - бушприт; 2 - кница; 3 - бушпритный эзельгофт; 4 - марс; 5 - блинда-стеньга; 6 - блинда-брам-стеньга; 7 - флагшток; 8 - клотик; 9 - утлегарь; 10 - бом-утлегарь; 11 - эзельгофт; 12 - блинда-гафель; 13 - мартин-гик; 14 - гюйс-шток; 15 - тросовый вулинг.

Стоячий такелаж парусного корабля

Бушприты, мачты и стеньги на парусном судне закрепляются в определенном положении с помощью специальных снастей, называемых стоячим такелажем рангоута. К стоячему такелажу относятся: ванты, фордуны, штаги, бакштаги, перты, а также кливер и бом-кливер леера.

Будучи раз заведенным, стоячий такелаж всегда остается неподвижным. Его делают из толстого растительного троса.

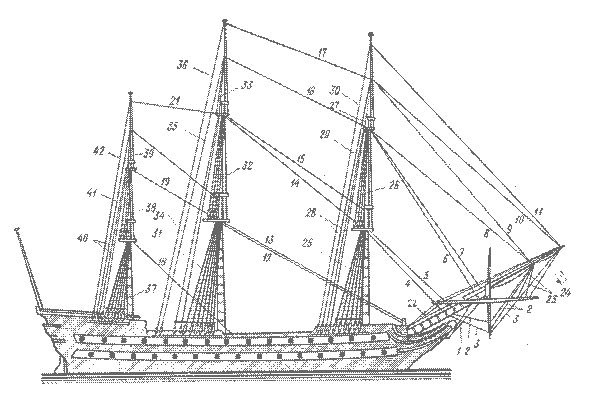

Стоячий такелаж 90-пушечного двухдечного линейного корабля XVIII - XIX веков:

1 - ватер-штаги; 2 - мартин-штаг; 3 - мартин-штаг от бом-утлегаря (или нижний бакштаг); 4 - фока-штаг; 5 - фок-лось-штаг; 6 - фор-лось-стень-штаг (служит леером фор-стеньги-стакселя); 7 - фор-стень-штаг; 8 - кливер-леер; 9 - фор-брам-стень-штаг; 10 - бом-кливер-леер; 11 - фор-бом-брам-стень-штаг; 12 - грота-штаг; 13 - грот-лось-штаг; 14 - грот-лось-стень-штаг; 15 - грот-стень-штаг; 16 - грот-брам-стень-штаг; 17 - грот-бом-брам-стень-штаг; 18 - бизань-штаг; 19 - крюйс-стень-штаг; 20 - крюйс-брам-стень-штаг; 21 - крюйс-бом-брам-стень-штаг; 22 - ватер-бакштаги; 23 - утлегарь-бакштаги; 24 - бом-утлегарь-бакштаги; 25 - фок-ванты; 26 - фор-стень-ванты; 27 - фор-брам-стень-ванты; 28 - фор-стень-фордуны; 29 - фор-брам-стень-фордуны; 30 - фор-бом-брам-стень-фордуны; 31 - грот-ванты; 32 - грот-стень-ванты; 33 - грот-брам-стень-ванты; 34 - грот-стень-фордуны; 35 - грот-брам-стень-фордуны; 36 - грот-бом-брам-стень-фордуны; 37 - бизань-ванты; 38 - крюйс-стень-ванты; 39 - крюйс-брам-стень-ванты; 40 - крюйс-стень-фордуны; 41 - крюйс-брам-стень-фордуны; 42 - крюйс-бом-брам-стень-фордуны.

Вантами называют снасти стоячего такелажа, которыми укрепляют мачты, стеньги и брам-стеньги с боков и несколько сзади. В зависимости какое дерево удерживают ванты, они получают дополнительное название: фок-ванты, фор-стень-ванты и т.п. Ванты служат также для подъема матросов на мачты и стеньги при работе с парусами. С этой целью поперек вант на определенном расстоянии друг от друга пеньковые, деревянные или металлические выбленки. Пеньковые выбленки привязывали к вантам выбленочным узлом на расстоянии одна от другой 0,4 м. Нижние ванты (пеньковые) были на парусных кораблях самыми толстыми, их диаметр достигал 90-100 мм. Стень-ванты делали тоньше, а брам-стень-ванты еще тоньше. Выбленки были тоньше своих вант.

Стеньги и брам -стеньги дополнительно удерживаются с боков и несколько сзади фордунами. Верхние концы вант и фордунов крепят на мачте или стеньге при помощи огонов (петель), надеваемых на топы. Ванты, стень-ванты и брам-стень-ванты должны быть парными, т.е. выполненными из одного куска троса, который складывают пополам. Если количество вант с каждого борта нечетное, то последнюю ванту к корме делают разбивной, т.е. одинарной. Это же правило относится и к фордунам. Число вант и фордунов зависит от высоты мачты и грузоподъемности судна.

Ванты и фордуны набивали (обтягивали) тросовыми талями на юферсах - особых блоках без шкивов с тремя отверстиями для тросового талрепа. В прежние времена на всех военных парусных кораблях и крупных купеческих судах в целях увеличения угла, под которым нижние ванты и фордуны идут к мачтам, с внешней стороны борта корабля, на уровне палубы, укрепляли мощные деревянные площадки - руслени. Раскрепляли их вант-путенсами, выкованными из железных полос. Нижний конец вант-путенсов крепили к борту, а к их верхним концам крепили юферсы так, что последние почти соприкасались своей нижней частью с русленями.

Верхние юферсы ввязывают в ванты и фордуны с помощью огонов и бензелями (марками). Ванты стеньг оборудовали также, как и нижние ванты, но юферсы их были несколько меньше размером.

Снасти стоячего такелажа, поддерживающие рангоутные деревья в диаметральной плоскости спереди, называются штагами, которые, как и нижние ванты, делали из толстого троса. К стоячему такелажу относятся и перты - растительные тросы на реях, на которые становятся матросы во время работы с парусами на реях. Обычно один конец перта прикрепляют к ноку рея, другой - к середине рея. Перты поддерживаются подпертками - отрезками троса, прикрепленными к рею.

Стоячий такелаж бушприта служит для поддержки и укрепления рангоутных деревьев бушприта. Он состоит из штагов, бакштагов, пертов и т.д.

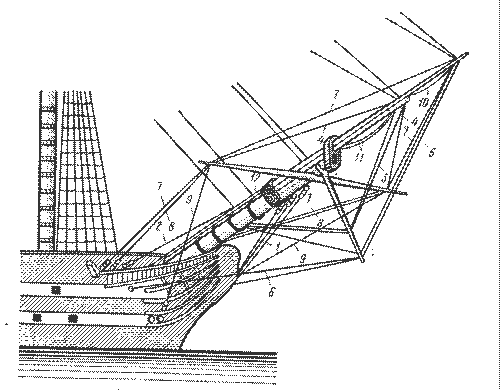

Стоячий такелаж бушприта:

1 - ватер-штаги; 2 - ватер-бакштаги; 3 - утлегарь-штаг; 4 - утлегарь-бакштаг; 5 - бом-утлегарь-штаг; 6 - мартин-бакштаги; 7 - бом-утлегарь-бакштаги; 8 - верхний блинда-бакштаг; 9 - нижний блинда-бакштаг; 10 - перты бом-утлегаря; 11 - перты утлегаря; 12 - лоп-штаги.

Ватер-штаги - стоячий такелаж, удерживающий бушприт снизу, преднахначающийся для противодействия тяге фока и фок-стеньгаштагов и представляющий собой тали. Ватер-бакштаги - снасти стоячего такелажа бушприта, удерживающие его с боков. Утлегарь-штаг и бом-утлегарь-штаг - снасти поддерживающие утлегарь и бом-утлегарь снизу. Утлегарь-бакштаг, мартин-бакштаги, бом-утлегарь-бакштаги, верхний и нижний блинда-бакштаги - снасти , удерживающие рангоутные деревья бушприта с боков. Перты утлегаря и бом-утлегаря, лоп-штаги - снасти, служащая леером при передвижении матросов по бушприту.

Cнасти для управления парусами

Совокупность всех парусов корабля называют парусным вооружением. Все парусные корабли по типу их парусного вооружения делят на суда с прямым, косым и смешанным вооружением.

Прямым или корабельным называют парусное вооружение, в котором прямые паруса являются основными, а косые вспомогательными. Классическим примером прямого парусного вооружения являлись линейные корабли, имеющие три мачты, и военные корабля - фрегаты, корветы и бриги.

Косым называют вооружение, в котором основными являются косые паруса. К ним относятся шхуны, тендеры, кечи, иолы, яхты.

К судам смешанного вооружения относятся баркентины и бригантины.

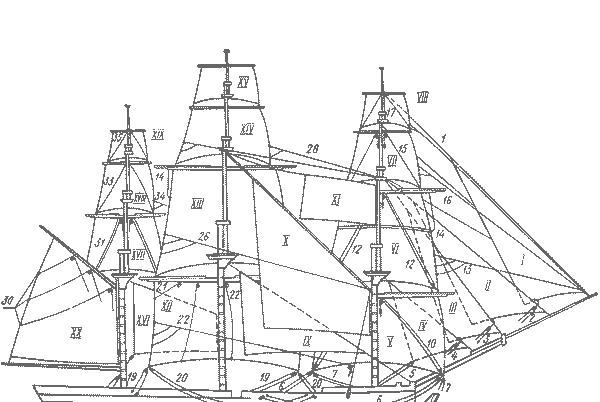

Парусное вооружение корабля:

I - бом-кливер; II - кливер; III - фор-стеньги-стаксель; IV - фор-стаксель; V - фок - нижний прямоугольный парус на фок-мачте; VI - фор-марсель - второй снизу прямой парус, расположенный на фор-брам-стеньге; VII - фор-брамсель - третий парус, расположенный на фор-брам-стеньге фок-мачты; VIII - фор-бом-брамсель - четвертый парус, расположенный на фор-бом-брам-стеньге; IX - грот-стаксель; X - грот-стеньги-стаксель; XI - грот-брам-стаксель; XII - грот - нижний прямоугольный парус на грот-мачте; XIII - грот-марсель; XIV - грот-брамсель; XV - грот-бом-брамсель; XVI - апсель - косой парус между грот- и бизань-мачтами; XVII - крюйсель - прямой парус; XVIII - крюйс-брамсель; XIX - крюйс-бом-брамсель; XX - бизань - нижний косой парус (косая бизань).

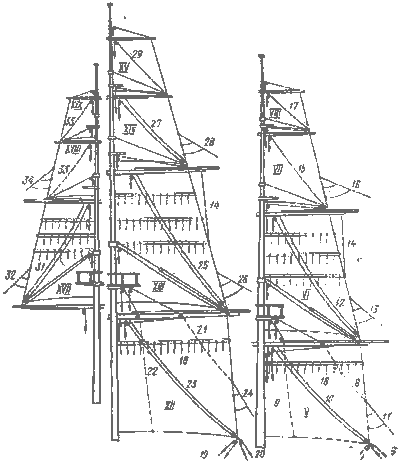

Бегучий такелаж

- снасти для управления парусами:

1 - бом-кливер-фал; 2 - бом-кливер-шкот; 3 - кливер-шкот; 4 - фор-стеньга-стаксель-шкот; 5 - фор-стаксель-шкот; 6 - фока-шкот; 7 - фока-галс; 8 - фоковые нок-гордени; 9 - фоковые бык-гордени; 10 - фока-гитовы; 11 - фока-булинь; 12 - фор-марса-гитовы; 13 - фор-марса-булинь; 14 - риф-шкентель талей - конец снасти, основанный между блоками , для подтягивания парусов при взятии рифов; 15 - фор-брам-гитовы; 16 - фор-брам-булинь; 17 - фор-бом-брам-гитовы; 18 - риф-сезни (риф-штерты); 19 - грота-шкот; 20 - грота-галс; 21 - грот-нок-гордень; 22 - грота-бык-гордень; 23 - грота-гитовы; 24 - грота-булинь; 25 - грота-марса-гитовы; 26 - грота-марса-булинь; 27 - грота-брам-гитовы; 28 - грота-брам-булинь; 29 - грота-бом-брам-гитовы; 30 - бизань-гитовы; 31 - крюйсель-гитовы; 32 - крюйсель-булинь; 33 - крюйс-брам-гитовы; 34 - крюйс-брам-булинь; 35 - крюйс-бом-брам-гитовы;

К бегучему такелажу управления парусами относятся фалы, шкоты, галсы, гордени, гитовы и булини.

Фалами называют снасти, при помощи которых поднимают и опускают паруса (кливера и стаксели), флаги и сигналы.

Шкоты служат для управления прямыми (нижними) и косыми парусами, которые тянут их к корме. Кливера и стаксели имеют по два шкота, проходящих с одной и другой сторон борта или лееров. Эти шкоты делаются обычно двойные. У косых парусов с гиком, где шкотовый угол паруса крепят к ноку гика, для управления парусом служит гика-шкот, прикрепленный к гику.

Шкотовые углы фока и грота тянут помимо шкота галсами, которые предназначают для тяги углов нижних парусов в направлении к носу, противоположно к шкотам. Галсы бывают двойные (и тогда их проводят подобно шкотам) или одинарные. В последнем случае коренной конец галса крепят в шкотовом углу. Грота-галсы протягивают у бортов около фок-мачты, а фока-галсы на баке, через блок на галсе-боканце (коротком рангоутном горизонтальном дереве, выступающем в носу судна с каждого борта для вытягивания наветренного угла фока посредством фока-галса).

Гордени и гитовы служат для подбирания нижних и боковых шкаторин и шкотовых углов при уборке парусов и взятии рифов.

Булини - снасти, расположенные на боковых шкаторинах внизу прямых парусов, предназначены для растягивания паруса на ветер, чтобы судно могло идти круто к ветру.

Парусное вооружение

Совокупность всех парусов корабля называют парусным вооружением. Все парусные суда по типу их парусного вооружения делят на суда с прямым, косым и смешанным вооружением.

Прямым или корабельным называют парусное вооружение, в котором прямые паруса являются основными, а косые вспомогательными. Классическим образцом прямого парусного вооружения являлись линейные корабли, имеющие три мачты, и военные корабли меньших размеров - фрегаты, корветы и бриги.
