Капитальные затраты:
Стоимость двух трехобмоточных трансформаторов типа ТДТ-16000/110 при наружной установке:
тыс. руб.
стоимость двух вводов с разъединителями и короткозамыкателем, устанавливаемые в ОРУ-110 кВ на железобетонных конструкциях:
тыс. руб.
Суммарные капитальные затраты:
тыс. руб.
Полная расчётная мощность трансформатора на ГПП составляет 18640 кВА. Нагрузка на один трансформатор составляет 9320 кВА.
Считаем, что обмотка высшего U загружена на 100%, среднего – 60% и низшего – 40%, тогда коэффициент загрузки обмоток равен:
Потребление мощности охлажд. установки принимаем = 12 кВт.
Приведенные потери холостого хода:
Напряжения к.з. соотв. по обмоткам высшего, среднего и низшего напр.:
Приведенные потери к.з. определяются:
Приведенные потери мощности в одном трехобмоточном трансформаторе:

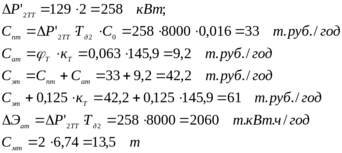

Потери мощности в двух трансформаторах ГПП:
На основании результатов расчётов, составляем итоговую таблицу технико-экономических показателей. Как наиболее рациональный принимается вариант системы электроснабжения с напряжением питающих и распределительных сетей 20 кВ.
Т.к. у нас имеются потребители электроэнергии 6 кВ, то предусматриваем дополнительные трансформаторные п/ст 20/6 кВ: ТП-3; ТП-4; ТП-6.
В соответствии с расчётами намечаем к установке на ТП-3 (цех № 14, 15) два трансформатора типа ТМ-20/6, мощностью 1600 кВА каждый, расчётная мощность ТП-3 – 1994 кВА:
ТП-4 (цех № 18); Рр=1920 кВт; Qр=1440 квар; Sр=2400 кВА. Намечаем к установке 2 трансформатора по 1600 кВА каждый с коэффициентом загрузки:
ТП-6; Рр=1575 кВт; Qр=1181 квар; Sр=1968 кВА. Намечаем к установке 2 трансформатора по 1600 кВА каждый с коэффициентом загрузки:
Таблица 1.8.
| Наименование | Напряжение, кВ | Кап. затраты, к, тыс.руб. | Годовые эксп. расходы | Год.расч.затр., тыс.руб/год | Потери эл.энергии Эа, т.кВт/год | Выход цв.метал., Сцм | ||
| Сп, т.руб/год | Са, т.руб/год | Сэ, т.руб/год | ||||||
| Система внеш. электроснабжения | 20 35 110 | 40,8 80,2 84,9 | 24 14,8 1,84 | 3,5 2,6 3,5 | 27,5 17,4 5,4 | 32,6 27,4 16 | 1495 927 115 | 20,2 19 15,3 |
| Тр-ры связи с энергосистемой | 35/6-10 110/6-20 | 65,9 145,9 | 27,2 33,0 | 4,4 9,2 | 31,6 42,2 | 40,4 61,0 | 1776 2060 | 5,6 13,5 |
| Система внутр. электроснабжения | 6 10 20 | 171,2 184,5 236,3 | 28,4 28,5 28,9 | 9,95 10,9 13,8 | 38,35 39,5 40,7 | 65 65,5 72,4 | 1776 1958 1770 | 6,3 4,5 3,7 |
| Система электроснабжения завода | 20/20 35/6 35/10 110/6 110/20/6 110/20/6 | 277,1 321,4 334,7 402,1 415,4 467,2 | 50,9 70,4 70,5 62,5 62,7 62,7 | 17,3 19,6 18 22,7 23,7 26,5 | 68,2 87,3 88,5 85,2 86,4 87,6 | 105,0 132,8 133,3 142 142,5 149 | 3265 4479 4661 3951 4133 3945 | 23,9 35,3 23,5 21,6 19,8 19 |
| Выбр. система электроснабжения | 20/20 | 277,1 | 50,9 | 17,3 | 68,2 | 105 | 3265 | 23,9 |
Принимается, как наиболее рациональный, вариант системы электроснабжения 35 кВ и распределительных сетей 6 кВ.
Краткое описание принятой системы электроснабжения
Электроснабжение завода осуществляется от п/ст энергосистемы по двум воздушным линиям 35 кВ, выполненным проводом марки «АС» сечением 185 мм2 на железобетонных промежуточных и анкерных металлических опорах с тросом.
На ГПП открыто установлены 2 трехобмоточных трансформатора типа ТД-16000/35. На стороне 35 кВ принята упрощенная схема без выключателей с минимальным количеством аппаратуры (разъединители и короткозамыкатели) РУ-6 выполнено из шкафов распредустройств закрытого типа.
На стороне 6 кВ предусмотрена одинарная системы шин, акционеров. масляным выключателем с устройством автоматического включения резерва (АВР).
Распределительные устройства РУ-1, РУ-2, РУ-3 получают питание от ГПП по радиальной схеме с резервированием.
Распределительные сети напряжением до и выше 1000 В по территории завода прокладываются в кабельных траншеях.
2. Расчёт токов короткого замыкания
Расчёт токов КЗ производится для выбора и проверки эл.аппаратов, изоляторов и токоведущих частей.
Sc=600 МВА
Хс=0,8
115 кв
4000 кВА
35 кв
Л-1
L=4 см
К3
Sн=1600 кВА
Uкз=8%
К-1
Л-2
L=0,23 см
К2
6,3 кв
1600 кВА
0,23-0,4 кВ
ГПП
РУ-1
ТП-3
К-3
Хл
rл
Хт
Хл
rл
Расчётная схема
Sc=600 МВА
Х1
0,81
Х2
1,61
Х3
0,785
r3
0,33
Х4
3,0
К-1
Х5
0,267
r5
0,3
К-2
Схема замещения
(точки К-1, К-2)
Принимаем базисные условия:
Базисная мощность Sб=Sс=600 МВА;
Базисное напряжение Uб=Uср=6,3 кВ;
Базисный ток Iб=
.
Расчёт сопротивлений элементов системы электроснабжения в относительных единицах
Сопротивление системы:
Сопротивление воздушной линии ЛЭП-35 кВ
где Хо=0,4 Ом/км – реактивное сопротивление 1 км дл.
Сопротивление трансформаторов системы:
Х2=Хтб= Хвб +Хсб=1,61
(из расчета системы внешнего электроснабжения)
Сопротивление трансформаторов ГПП:
Сопротивление кабельной линии ГПП-РУ-1
r0 = 0,08 Ом/км; х0 = 0,07 Ом/км.
Точка К-1.
Сопротивление от источника питания до точки КЗ К-1
Х=х1+х2+х3+х4=0,8+1,61+0,785+3,0=6,2
R21=R3=0,33
Имеем R11/3Х1, следовательно, активное сопротивление при расчёте токов КЗ не учитываем.
Так как Х13, то периодическая слагающая тока КЗ для всех моментов времени одинакова и равна:
Iк=Iб/х=55/6,2=8,9 кА
Ударный ток КЗ
Iу=Ку2*I’’=1.82*8.9=22.7 кА
Где Ку – ударный коэффициент, принимаемый = 1,8.
Наибольшее действующее значение тока КЗ за первый пе6риод от начала процесса КЗ:
