Шунт выбираем с условием I_шнI_яmax

А

Выбираем шунт типа ШС-75. Его параметры: I_шн=100 А U_шн=75 мВ

Коэффициент передачи датчика тока:

Примем R_от=R_зт, тогда

В/А

Коэффициент усиления преобразователя:

Постоянная интегрирования ПИ-регулятора:

Коэффициент усиления регулятора:

Ом

Стопорный ток:

А

Номинальное значение задания:

В

2.2.2. Расчет контура скорости.

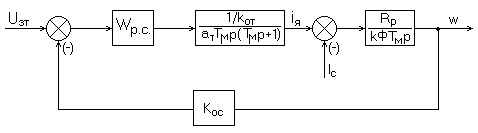

Рис. 10. Структурная схема контура скорости.

Объект регулирования скорости состоит из замкнутого контура регулирования тока и механического звена электропривода и имеет вид

.

Некомпенсированная постоянная времени для контура скорости в а_т раз больше, чем для контура тока:

с.

Желаемая передаточная функция разомкнутого контура:

,

где а_с=Т_ос/Т_с – соотношение постоянных времени. а_с=2 в настроенном на технический оптимум контуре.

Передаточная функция регулятора скорости (W_раз.с/W_орс):

.

Очевидно, что необходимо применить пропорциональный регулятор скорости (П-регулятор)

Его коэффициент усиления k_ус=W_р.с.

В замкнутой системе _с и М_с связаны соотношением:

Коэффициент обратной связи по скорости:

В/с

Коэффициент усиления П-регулятора

.

Максимальная скорость холостого хода:

Зададимся R_осс=100 кОм, тогда:

Ом

Допустим, используется тахогенератор с k_тг=0,32 Вс. Тогда при ₀=_0з.max максимальная ЭДС тахогенератора:

В.

Сопротивление в цепи обратной связи по скорости:

кОм.

2.3. Расчет и построение статических характеристик в замкнутой системе.

В замкнутой системе при М119,37 Нм, уравнение статической характеристики:

При М=М_стоп=119,37 Нм скорость равна:

1/с.

1. Разработка схемы управления электроприводом.

Схема управления электроприводом выполнена на базе операционных усилителей постоянного тока и включает в себя регулятор тока (АА), регулятор скорости (AR), датчик интенсивности SJ. Тахогенератор BR с делителем напряжения R3 и R1 является датчиком скорости. Сигнал задания формируется в блоке задания. Уровень сигнала задания изменяется потенциометром RP, а его полярность задается с помощью реле KV1 и KV2 (движение вперед и назад). Реле KF – реле обрыва поля.

При включении автоматических выключателей QF, QF1, QF2 подается питание на силовую схему и схему управления. Срабатывает реле KF и замыкает свой главный контакт в схеме управления. При нажатии на кнопку SB1 (Подъем) происходит срабатывание реле KV1, которое замыкает свои контакты в схеме управления и в силовой цепи. Происходит подъем груза. При подъеме груза на максимальную высоту происходит срабатывание SQ2 и двигатель останавливается. Чтобы осуществить спуск груза, необходимо нажать на кнопку SB2 (Спуск). В этом случае срабатывает реле KV2, в силовой цепи и цепи управления срабатывают его контакты. Начинается спуск груза, который продолжается до замыкания конечного выключателя SQ1. Для остановки подъема или опускания груза предусмотрена кнопка SB3 (Тормоз).

Схема управления представлена на рис. 12.

Р

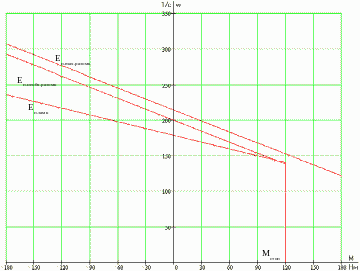

ис. 12. Статическая характеристика в замкнутой системе.

Выводы по главе 2.

В главе 2 были рассчитаны и построены статические характеристики в разомкнутой системе, а также уточненная нагрузочная диаграмма двигателя за цикл при линейном изменении ЭДС преобразователя. Выбрана структура замкнутой системы – система с подчиненным регулированием координат с настройкой на технический оптимум. Построены статические характеристики электропривода и разработана схема управления.

1. АНАЛИЗ ДИНАМИЧЕСКИХ СВОЙСТВ ЗАМКНУТОЙ СИСТЕМЫ.

3.1. Математическое описание электропривода.

С
труктурная схема электропривода с внешним контуром регулирования скорости и внутренним контуром тока якоря изображена на рис. 13.

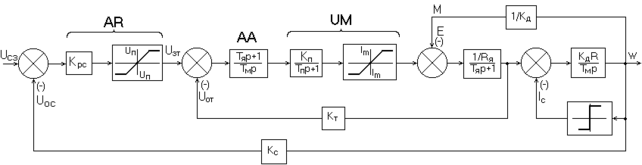

Рис. 13. Структурная схема ЭП с подчиненным регулированием параметров.

Пропорциональный регулятор скорости AR и пропорциональный регулятор тока AA формируют управляющие воздействия из сигналов задания U_сз и U_зт и обратных связей U_ос и U_от.

Работу электропривода с представленной структурой опишем системой алгебраических и дифференциальных уравнений, принимая во внимание, что коэффициент передачи регулятора скорости и постоянная времени регулятора тока равны соответственно:

; .

где Т_зи – постоянная времени задатчика интенсивности;

U_п, U_з – напряжение, коммутируемое с помощью реле в составе задатчика интенсивности, и напряжение задания;

К_ос и К_от – коэффициенты усиления цепей обратных связей по контуру и по току;

R_р – сопротивление якорной цепи двигателя.

Данная система уравнений может быть приведена к виду, удобному для моделирования, путем разрешения каждого уравнения относительно первой производной от соответствующей постоянной величины.

3.2. Расчет и построение переходных процессов.

Для построения переходных процессов пуска электропривода в замкнутой системе с подчиненным регулирования координат, используем ЭВМ и программу 20-sim. Для моделирования введем в компьютер схему, представленную на рис. 14.

Параметры для моделирования представлены в приложении 2.

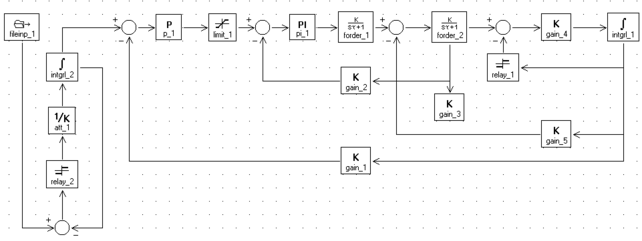

Рис. 14. Схема для расчета переходных процессов пуска в замкнутой системе.

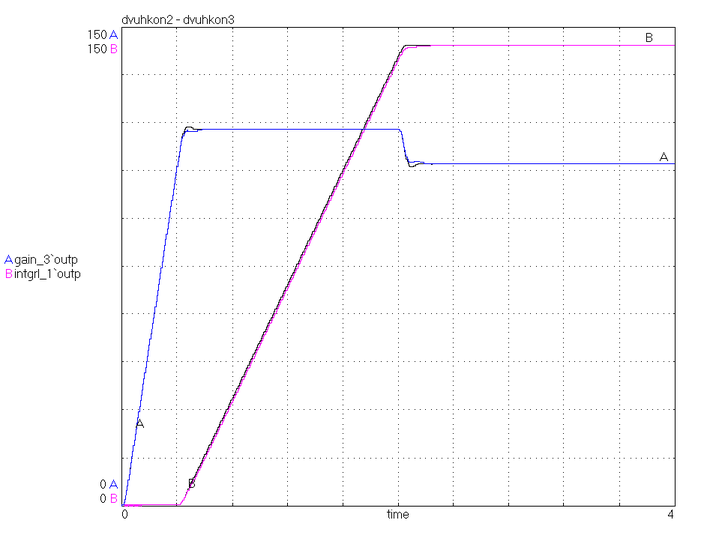

Нагрузочная диаграмма процесса представлена на рис. 15:

Р
ис.15. Нагрузочная диаграмма двигателя при переходном процессе.

Выводы по главе 3.

В главе 3 проводились исследования динамики замкнутой системы. Было дано математическое описание электропривода и структурная схема. На ее основе с помощью программы 20-sim получены графики переходных процессов пуска в замкнутой системе. Их анализ показал соответствие результатов, полученных на ЭВМ, теоретическим. Учитывалось то, что пуск происходил при скачке задания, а контур настроен на технический оптимум.

1. РАСЧЕТ ЭНЕРГЕТИЧЕСКИХ ПОКАЗАТЕЛЕЙ ЭЛЕКТРОПРИВОДА.

4.1. Построение уточненной нагрузочной диаграммы двигателя за цикл.

Уточненная нагрузочная диаграмма двигателя за цикл при линейном изменении ЭДС рассчитана и построена в главе 2. Диаграмма представлена на рис. 7.

4.2. Проверка двигателя по нагреву и перегрузке по уточненной нагрузочной диаграмме.

Уточненное значение М может быть определено путем нахождения площади ограниченной графиком М (t), построенного на основе уточненной нагрузочной диаграммы.

Данный расчет произведен с применением программы MathCad-2000 Pro.

Программу расчета см. приложение 3.

Площадь ограниченная графиком М (t) при подъеме:

H .

Площадь ограниченная графиком М (t) при спуске:

.

Общая площадь:

.

Эквивалентный момент:

Hм.

Проверим двигатель по условиям нагрева и допустимой перегрузки:

М_экв=33,748М_ном=47,747 Нм;

М_max 2.5*М_ном=2.5*47,747=119,368 Нм.

Итак, выбранный двигатель удовлетворяет данным условиям.

4.3. Расчет интегральных энергетических показателей электропривода за цикл работы.

Полезная работа совершенная ЭП за производственный цикл:

,

которую можно определить путем нахождения площади, ограниченной графиком зависимости .

Данный расчет произведен с помощью программы Mathcad 2000-Pro.

Программу расчета см. приложение 3.

Дж;

Дж.

Полезная работа за цикл:

= 2.597+1.968=4.565 Дж.

Постоянные потери в двигателе:

,

где - полные номинальные потери,

-переменные номинальные потери.

Вт;

Вт.

Постоянные потери:

1536-688.29= 847.85 Вт.

Постоянные потери энергии за цикл:

Дж.

Переменные потери энергии за цикл:

Дж,

где А.

Потери энергии за цикл:

Дж.

КПД за цикл:

.

Полученный КПД удовлетворяет требованиям электропривода.

Выводы по главе 4.

По рассчитанной ранее уточненной нагрузочной диаграмме путем нахождения площади, ограниченной графиком М²(t), было определено более точное значение М_экв и проверен двигатель по нагреву и перегрузке. Оказалось, что двигатель удовлетворяет этим условиям. Также были рассчитаны интегральные энергетические показатели за цикл работы: полезная работа, потери и к.п.д.

ЗАКЛЮЧЕНИЕ.

В данной работе был исследован и разработан электропривод подъемного механизма крана, предназначенного для подъема и опускания груза и совершающий движение по заданному циклу. Целью работы являлось закрепление, углубление и обобщение знаний в области теории электропривода путем решения комплексной задачи проектирования конкретного производственного механизма.

На основе исходных данных и технических требований была, в результате анализа, выбрана схема электропривода. Был сделан вывод, что наиболее рациональной системой в данном случае является система ТП-Д. Далее, по нагрузочным диаграммам был выбран двигатель постоянного тока серии 2П и произведена проверка по условиям нагрева и допустимой перегрузки. Оказалось, что выбранный двигатель удовлетворяет этим условиям. Также рассчитан силовой преобразователь и выбраны элементы мостовой реверсивной схемы: трансформатор, тиристоры, дроссель. Рассчитаны статические характеристики в замкнутой и разомкнутой системах, а также построена уточненная нагрузочная диаграмма за производственный цикл. Выбор структуры замкнутой системы, следуя рекомендациям, был остановлен на системе с подчиненным регулированием координат с применением настройки на технический оптимум. Разработана схема управления с применением релейной аппаратуры. Рассчитаны переходные процессы на ЭВМ, а их анализ, исходя из физических соображений, показал, что полученные динамические показатели соответствуют заданным. Работа заканчивается расчетом энергетических показателей электропривода. Рассчитаны работа за цикл, потери и КПД. Значение КПД вполне приемлемо для данной системы – 62,13%. Здесь же по уточненной нагрузочной диаграмме из главы 2. был еще раз проверен двигатель по условиям нагрева и перегрузки.

СПИСОК ЛИТЕРАТУРЫ.

1. Справочник по электрическим машинам: В 2 т / под общей ред. И.П. Копылова и Б.К. Клокова т.1. – М.: Энергоиздат, 1988 г.

2. Соколов Н.П. и Елисеев В.А. Расчет по автоматизированному электроприводу. Выпуск VII М.: МЭИ, 1974 г. – 84 с.

3. Силовые полупроводниковые приборы: Справочник / Чебовский Л.Г. – М.: Энергоиздат, 1985 г. – 400 с.

4. Ключев В.И. Теория электропривода: Учебник для вузов. – М.: Энергоатомиздат, 1985 г. – 560 с.

5. Ключев В.И., Терехов В.М. Электропривод и автоматизация общепромышленных установок: Учебник для вузов. – М.: Энергия, 1980 г. – 360 с.

6. Моделирование систем на ЦВМ: Учебное пособие / под ред. Льготчикова В.В. – М.: МЭИ, 1993 г. – 119 с.

7. Курс лекций: основы электропривода: В 2 т / под ред. проф. Данилова П.Е. – Смоленск: Самиздат.
