Министерство общего и профессионального образования

Российской Федерации

Череповецкий металлургический колледж

КУРСОВОЙ ПРОЕКТ

Электропривод механизма передвижения.

Пояснительная записка

КП 1806.00.00. ПЗ

Руководитель: Рыжаков В. Г.

(Подпись) ______

(Дата) 5.04.99

Проект разработал: Дробанов А.Ф.

(Подпись) ______

ЗАДАНИЕ

ПО КУРСОВОМУ ПРОЕКТУ

По курсу: "Электрический привод и электрооборудование".

Ф.И.О. учащегося: Дробанов Артём Федорович.

Курс, специальность: 1806: "Техническая эксплуатация, обслуживание и ремонт электрического и электромеханического оборудования в металлургии".

Тема курсового проекта: "Электропривод механизма передвижения".

Исходные данные: V_тел - линейная скорость механизма передвижения, м/мин : 44;

D_K - диаметр колеса тележки, мм: 320;

D_ц - диаметр цапфы, мм: 90;

L_тел.- длина рабочего пути тележки, м: 28;

G₀ - вес пустой тележки, кН: 157;

G_max - вес груза максимальный, кН: 147;

η_max - усредненный КПД механизма: 0,8;

3600/T_ц.=12 - количество рабочих циклов в час;

Требуется представить: Пояснительную записку с расчетами.

Графические работы: Электрическая принципиальная схема привода тележки;

Кинематическая схема механизма тележки;

Задание выдано: __________

Срок окончания и сдачи: 05.04.99

Руководитель Рыжаков В.Г.

Председатель предметной комиссии

СОД ЕРЖАНИЕ

Введение

1. Общая часть

1. Устройство и назначение механизма.

2. Выбор системы электропривода.

1. Специальная часть

1. Разработка принципиальной схемы управления.

2. Построение нагрузочной диаграммы механизма.

3. Расчет мощности электродвигателя и его выбор.

4. Выбор релейно-контакторной аппаратуры.

5. Расчет токов уставок и выбор аппаратуры защиты.

6. Расчет и выбор структуры и сечения кабелей.

1. Техника безопасности

3.1 Оперативное обслуживание.

3.2 Производство работ.

3.3 Работы в электроустановках, связанные с подъемом на высоту.

Литература

Введение

На металлургических предприятиях работают мостовые краны общего назначения (крюковые, грейферные, маг­нитные, магнитно-грейферные) и металлургические (ли­тейные, для раздевания слитков, колодцевые, посадочные и др.).

Конструкция кранов в основном определяется их на­значением и спецификой технологического процесса. Но ряд узлов, например механизмы подъема и передвижения, выполняются однотипными для кранов различных видов. Поэтому имеется много общего в вопросах выбора и экс­плуатации электрооборудования кранов.

Электрооборудование кранов металлургических цехов работает, как правило, в тяжелых условиях: повышенная запыленность и загазованность, повышенная температура или резкие колебания температуры окружающей среды (от минусовой до +60—70°С), высокая влажность (до 80—90 %), влияние химических реагентов. В связи с этим оно должно выбираться в соответствующем конструктив­ном исполнении.

Оборудование кранов стандартизировано, поэтому краны различные по назначению и конструкции комплек­туются серийно выпускаемым типовым электрооборудо­ванием. Схемы управления отдельными кранами отлича­ются, что связано со спецификой соответствующих цехов металлургических предприятий и назначением кранов. К электрооборудованию кранов предъявляют следующие требования: обеспечение высокой производительности, на­дежность работы, безопасность обслуживания, простота эксплуатации и ремонта и др.

1. Общая часть.

1. Механизм передвижения широко представлен в металлургическом

производстве тележками крановых механизмов. Обычно кран имеет две тележки: тележку передвижения и грузовую тележку.

Грузовая тележка присутствует в единственном числе, но в некоторых случаях их число может быть доведено до двух.

К приводу тележек предъявляются довольно жесткие требования: он должен обеспечивать быстрый и в то - же время плавный разгон, постоянство ускорения независимо от скорости переключения контактов командоконтроллера, возможность реверса, высокую надежность и стабильность работы в условиях как высоких, так и низких температур, а также при высокой влажности, запыленности окружающей среды и присутствии агрессивных газов и дыма.

Кроме того, электропривод должен быть безопасным в эксплуатации и простым в ремонте.

По надежности электроснабжения этот привод можно отнести к "особой группе" первой категории.

1.2 Электроприводом называется электромеханическое устройство, предназначенное для электрификации и автоматизации рабочих процессов и состоящее из преобразовательного, электродвигательного, передаточного и управляющего механизмов. В отдельных случаях преобразовательный и передаточный механизмы могут отсутствовать.

Достоинствами электропривода являются: возможность простого и экономичного преобразования электрической энергии в механическую;

Возможность изготовления двигателя любой необходимой мощности, что позволяет использовать индивидуальный привод отдельных рабочих механизмов машины; высокая управляемость привода, его надежность; упрощенная конструкция рабочей машины, малые габариты и масса привода; широкий диапазон и плавность регулирования скорости и т.п.

Наиболее часто применяемым типом электродвигателя является асинхронная машина с фазным ротором, т.к. обеспечивает достаточное регулирование ускорения. Асинхронные же двигатели с короткозамкнутым ротором не находят широкого применения из-за чрезмерно больших ускорений и пусковых токов, что не всегда приемлемо при переносе краном таких грузов, как жидкий металл, шлак и т.д.

Применение привода постоянного тока нежелательно, т.к. он имеет пониженную надежность из-за износа коллекторного узла и его быстрого выхода из строя, особенно это касается условий его работы при загрязненности атмосферы цеха.

Исходя из всего перечисленного, выбираем в качестве основы привода асинхронную машину с фазным ротором.

Питание двигателя привода тележки будет осуществляться через гибкие троллеи, т.к. тележка имеет диапазон передвижения по направляющим 28 метров и применение жестких троллей не оправдано.

2. Специальная часть.

2.1 Схема управления должна отвечать всем требованиям, заданным в п.1.1. Наиболее распространенной схемой является схема, построенная на основе командоконтроллера. Она имеет высокую ремонтопригодность, дешевую элементную базу и большую надежность.

Контроль нулевого положения командоконтроллера SA осуществляет реле KS, контакт которого подает питание на схему управления.

В первом положении "Вперед" включаются контакторы KM1 и KM2, которые подключают статор двигателя к сети. Блок-контакт КM2 включает реле K, которое включает контактор тормозного электромагнита KM3. При этом двигатель растормаживается и идет в ход при полностью включенном в цепь ротора реостате (кривая 1 на рисунке 1).

В
о втором положении контроллера включается контактор KM4 (см. графическую работу, лист 1), который шун­тирует предварительную ступень пускового реостата (двигатель работает на характеристике 2, рисунок 1).

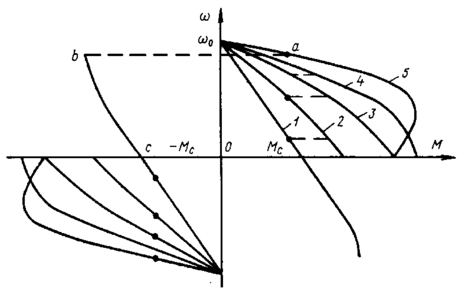

Рисунок 1 - Механические характеристики кранового электродвигателя.

Машинист может устано­вить ручку командоконтроллера сразу в крайнее правое поло­жение. Разгон будет осуществляться автоматически, в функции времени, с помощью реле KAT1 - KAT3 (см. графическую работу, лист 1). Блок-контакт KM4 разомкнет цепь катушки первого ускоряющего реле KAT1, и по­следнее с выдержкой времени включит первый ускоряющий кон­тактор KM5. Аналогично с помощью реле KAT2 и KATЗ включаются ускоряющие контакторы соответственно KM6 и KM7.

Для питания катушек реле времени служит выпрямитель; контактор KM6, включившись, своим блок-контактом, отключит от сети выпрями­тель, а вместе с ним и катушку реле KATЗ. Двигатель будет рабо­тать на характеристиках 3, 4, 5 (см. рисунок 1).

В цепи ротора всегда остается невыключенной часть реостата. Этим смягчается механическая характеристика (кривая 5 на рисунке 1), благодаря чему массы двигателя и крана в большей степени помогают двигателю преодолевать пиковые перегрузки.

Как отмечалось, электропривод может работать в двигатель­ном режиме и в режиме торможения противовключением. Если при движении крана «Вперед» рукоятку командоконтроллера SA (см. графическую работу, лист 1) перевести в любое положение «Назад», контактор KM1 отключит двигатель от сети, а затем включится контактор KM8 и реле KCC. Контакторы ускорения KM5—KM7, KM4 отключаются, и в цепь ротора будет введен весь реостат. В момент перехода ко­мандоконтроллера SA через нулевое положение кратковременно отключится реле K, контакт которого шунтирует добавочный резистор R1 в цепи реле KCC. Этим осуществляется форсировка включения реле KCC. Если рукоятка SA была переведена в пер­вое положение «Назад», то после окончания процесса торможения кран останавливается. Если рукоятка была установлена во 2, 3 или 4-е положения, то после снижения скорости до 10% от номинальной отключается реле KCC, которое своим контактом под­ключает цепь питания ускоряющих контакторов, и начинается автоматический разгон двигателя в направлении «Назад».

Торможение осуществляется по линии abc (см. рис. 1): по линии аb — переход двигателя в режим торможения противо-включением и по линии ba — его замедление и остановка.

Контакты конечных выключателей SQ1, SQ2, размыкающи­еся в предельно крайних положениях, и контакт максимального реле KA включены в цепь реле KS (см. графическую работу, лист 1). Максимальное реле состоит из трех катушек с подвижным якорем, воздействующих на один общий контакт.

Как отмечалось, аппаратура управления и тормозные электрод-магниты постоянного тока отличаются сравнительно высокой износостойкостью, долговечностью, надежностью, большой до­пустимой частотой включения и т. п. Поэтому для кранов, рабо­тающих в режимах Т и ВТ, используются магнитные контроллеры типов К, КС ДК.

2.2 Построение нагрузочной диаграммы механизма.

2.2.1 Определяем передаточное число редуктора привода тележки:

(1)

где R - радиус колеса тележки, м;

n - частота вращения вала приводного двигателя, об/мин;

V - заданная скорость тележки, м/мин;

2.2.2 Определяем статические моменты на входном валу редуктора при холостом и рабочем пробегах тележки:

(2)

где k₁ = 1,25 - коэффициент, учитывающий трение реборды колеса тележки о рельс;

G - сила тяжести перемещаемого груза;

 = 0,015÷ 0,15 - коэффициент трения в опорах ходовых колес;

r - радиус цапфы;

f - коэффициент трения качения ходовых колес по рельсам;

i - передаточное число редуктора;

 - КПД редуктора;

2
.2.3 Строим нагрузочную диаграмму механизма:

Рисунок 2 - Нагрузочная диаграмма механизма.

2.3 Расчет мощности двигателя и его выбор.

2.3.1 Определяем продолжительность включения ПВ:

(3)
