Министерство высшего и профессионального образования
Р.Ф.
ВОЛОГОДСКИЙ ГОСУДАРСТВЕННЫЙ ТЕХНИЧЕСКИЙ
УНИВЕРСИТЕТ
Кафедра ПГС
Специальность 2903
Группа СП - 41
Курсовой проект по дисциплине
“Технология возведения зданий и сооружений “
Выполнил Секретарев Е.В.
Проверил Кабанов Е.А.
Вологда 1999
-
Краткая характеристика объекта.
-
Исходные данные.
-
Объемно – планировочное решение.
Проектируемое промышленное здание имеет один этаж, прямоугольную в плане форму.
Здание двухпролетное, размерами 120 х 48 м. В середине здания проходит деформационный шов, который делит его на две части. Высота этажа 9.4 м. Колонны крайних и средних рядов размещаются с шагом 6м. С торцов здания устанавливаются фахверковые колонны с шагом 6м.
В связи с технологическим процессом в здании, предусматриваются стены и перегородки между отдельными цехами. Требования пожарной безопасности предусматривают в качестве эвакуационных выходов использовать проезды, двери, ворота. Остекление ленточное двухярусное. Производство осуществляется с применением подвесного и мостового кранов.

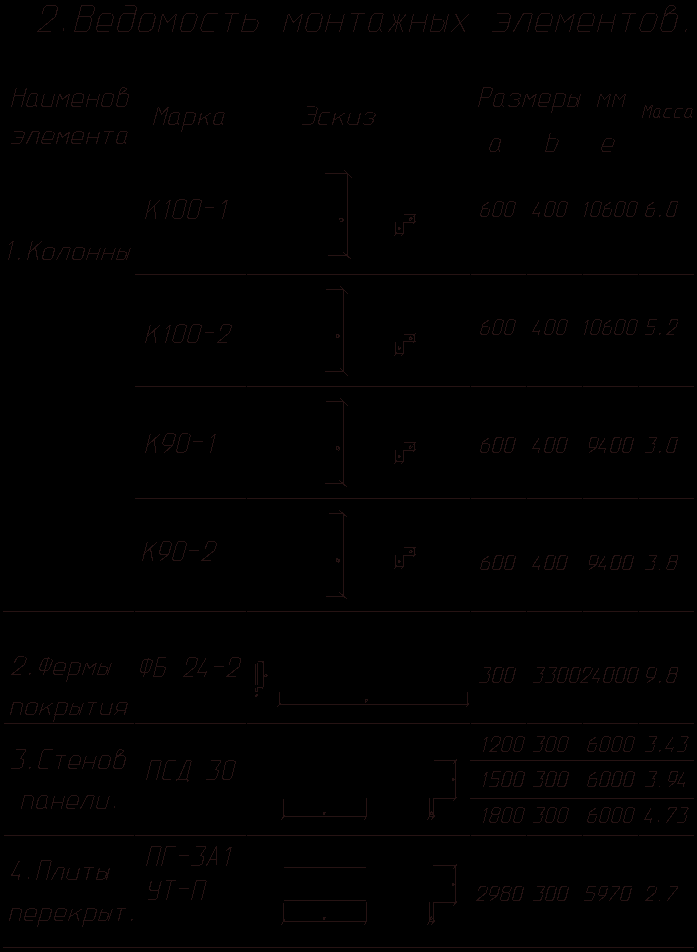

3. Калькуляция трудозатрат на монтажные работы
| Наименование работ | Един. Измер | Кол-Во | & ЕниР | Состав Звена | Нвр чел/час | Расц. руб. | Трудо-емкостьЧел/час | Зар. пл. руб. |
| 1.Разгрузка Колонны до 10 тонн Подкрановые балки до 1.5 тонн Фермы до 10 тонн Плиты покрытия до 3 тонн Связи до 1 тонн Стойки фахверка до 1.5 тонн Стеновые панели до 3 тонн | 100 т. 100 т. 100 т. 100 т. 100 т. 100 т. 100 т. | 1.98 0.56 4.31 8.64 0.09 0.28 15.30 | Е 1-5 | Мк 6р-1 Так 2р-2 Мк 6р-1 Так 2р-2 Мк 6р-1 Так 2р-2 Мк 6р-1 Так 2р-2 Мк 6р-1 Так 2р-2 Мк 6р-1 Так 2р-2 Мк 6р-1 Так 2р-2 | 1.6 3.2 4.4 8.8 2.7 4.9 2.3 4.6 4.4 8.8 4.4 8.8 2.1 4.2 | 1-70 2-05 4-66 5-63 2-74 3-24 2-44 2-94 4-66 5-63 4-66 5-63 2-23 2-69 | 3.2 6.4 2.4 4.8 10.4 20.8 19.85 39.7 0.4 0.5 1.2 2.4 32.13 64.26 | 3-36 4-06 2-61 3-15 11-80 13-96 21-08 25-40 0-41 0-50 1-30 1-57 34-12 41-15 |
| 2.Установка колонн без помощи кондукторов до 10 тонн | Шт. | 66 | Е 4-1-4 Стр7 Ст.В | М 5р-1 М 4р-1 М 3р-2 М 2р-1 Мк 6р-1 | 1.4 1.4 2.8 1.4 1.4 | 5-24 1-48 | 92.4 92.4 184.8 92.4 92.4 | 345-8 97-68 |
| 3.Заделка стыков свыше 0.1 м3 | Шт. | 66 | Е 4-1-25 Стр2 | М 4р-1 М 3р-1 | 0.6 0.6 | 0-894 0-894 | 39.6 39.6 | 59-00 |
| 4.Монтаж связей | Шт. На 1т. | 12 8.9 | Е 5-1-6 Стр1.3 Ст.Г Стр2.4 Ст.Г | М 5р-1 М 4р-1 М 3р-1 Мк 6р-1 М 5р-1 М 4р-1 М 3р-1 Мк 6р-1 | 0.21 0.21 0.21 0.21 1.0 1.0 1.0 1.0 | 0-512 0-223 2-40 1-06 | 2.52 2.52 2.52 2.52 8.9 8.9 8.9 8.9 | 6-14 2-67 21-36 9-43 |
| 5.Сварка до 4 мм. | 10 м. шва | 3.84 | Е 22-1-1 Стр1.3 | Св 4р-1 | 3.2 | 2-53 | 12.28 | 9-71 |
| Наименование работ | Един. Измер | Кол-во | & ЕНиР | Состав Звена | Нвр чел/час | Расц. руб. | Трудо-емкостьчел/час | Зар. пл. руб. |
| 6.Монтаж подкрановых балок | Шт. На 1т. | 40 56.0 | Е 5-1-9 Стр1.2 Ст.В Стр2 Ст.В | М 6р-1 М 4р-2 М 3р-2 Мк 6р-1 М 6р-1 М 4р-2 М 3р-2 Мк 6р-1 | 0.63 1.26 1.26 0.63 0.15 0.3 0.3 0.15 | 2-55 0-667 0-582 0-159 | 25.2 50.4 50.4 25.5 8.4 16.8 16.8 8.4 | 102-0 26-68 32-6 8-90 |
| 7.Сварка катет шва до 4 мм. | 10 м. шва | 0.35 | Е 22-1-6 Стр1.3 | Св 4р-1 | 2.5 | 1-98 | 0.87 | 0-70 |
| 8.Укрупнительная сборка ферм | Шт. | 44 | Е 4-1-5 Стр1.3 Ст.Е | М 5р-1 М 4р-1 М 3р-1 Мк 6р-1 | 0.73 0.73 0.73 0.73 | 1-76 0-774 | 32.12 32.12 32.12 32.12 | 77-44 34-05 |
| 9.Монтаж ферм. Железобетонных Пролетом 24 м. | Шт. | 44 | Е 4-1-6 Стр1.3 Ст.А | М 6р-1 М 4р-3 М 3р-1 Мк 6р-1 | 0.87 2.61 0.87 0.87 | 3-60 0-922 | 38.28 114.84 38.28 38.28 | 158-4 40-56 |
| 10.Сварка катет шва до 4 мм. | 10 м. шва | 2.7 | Е 22-1-6 Стр1.3 | Св 4р-1 | 2.5 | 1-98 | 6.75 | 5-34 |
| 11.Монтаж стоек фахверка | Шт. На 1т. | 27 28.3 | Е 5-1-6 Стр1.3 Ст.3 Стр2.4 Ст.3 | М 5р-1 М 4р-1 М 3р-1 Мк 6р-1 М 6р-1 М 4р-1 М 3р-1 Мк 6р-1 | 0.32 0.32 0.32 0.32 0.83 0.83 0.83 0.83 | 0-768 0-339 2-00 0-88 | 8.64 8.64 8.64 8.64 23.49 23.49 23.49 23.49 | 20-73 9-15 56-6 24-9 |
| 12.Сварка катет шва до 6 мм. | 10 м. шва | 1.9 | Е 22-1-6 Стр1.3 | Св 4р-1 | 2.5 | 1-98 | 4.75 | 3-76 |
| 13.Монтаж плит покрытия пло- щадью 18 м2. | Шт. | 320 | Е 4-1-7 Стр11 Ст.А,Б | М 4р-1 М 3р-2 М 2р-1 Мк 6р-1 | 0.3 0.6 0.3 0.3 | 0-849 0-318 | 96.0 192.0 96.0 96.0 | 271-7 101-7 |
| 14.Сварка катет шва до 6 мм. | 10 м. шва | 9.6 | Е 22-1-6 Стр1.3 | Св 4р-1 | 2.5 | 1-98 | 24.0 | 19-0 |
| 15.Заливка швов плит покрытия вручную. | 100 м. | 18.00 | Е 4-1-26 Стр3 Ст.Б | М 4р-1 М 3р-1 | 2.15 2.15 | 3-40 | 38.7 38.7 | 61-2 |
| Наименование работ | Един. Измер | Кол-Во | & ЕНиР | Состав Звена | Нвр чел/час | Расц. руб. | Трудо-емкость чел/час | Зар. пл. руб. |
| 16.Монтаж стеновых панелей, площадью 10.8 м2. | Шт. | 351 | Е 4-1-8 Стр3 | М 5р-1 М 4р-1 М 3р-1 М 2р-1 Мк 6р-1 | 1.0 1.0 1.0 1.0 1.0 | 3-04 1-06 | 351.0 351.0 351.0 351.0 351.0 | 1067--04 372.1 |
| 17.Сварка катет шва до 6 мм. | 10 м. шва | 12.2 | Е 22-1-6 Стр1.3 | Св 4р-1 | 2.5 | 1-98 | 30.5 | 24-15 |
| 18.Герметизация швов полиизобу- тиленовой мастикой Вертикальные швы Горизонтальн. швы Уплотн. прокладки Вертикальные швы Горизонтальн. швы | 100 м. Шва 100 м. шва | 76.5 184.2 76.5 184.2 | Е 4-1-27 Стр5 Стр6 Стр9 Стр10 | М 4р-1 М 3р-1 М 4р-1 М 3р-1 М 4р-1 М 3р-1 М 4р-1 М 3р-1 | 1.3 1.3 1.1 1.1 0.56 0.56 0.19 0.19 | 0-969 0-82 0-417 0-142 | 99.45 99.45 202.62 202.62 42.84 42.84 35.0 35.0 | 74-12 151-1 31-90 26-15 |
3.1.Калькуляция трудозатрат на устройство кровли
| Наименование Работ | Един. Измер | Кол-во | & ЕНиР | Состав Звена | Нвр чел/час | Расц. руб. | Трудоемк. Чел/час | Зар. пл. руб. |
| 1.Просушивание поверхности механизированным способом | 100м2 основания | 57.60 | & 7-4 (3) | Кровельщик 4р – 1чел. | 8,6 | 6-79 | 495.36 | 391-1 |
| 2.Очистка основания от мусора механизированным способом | 100м2 основания | 57.60 | & 7-4 (2) | Кровельщик 3р – 1чел. 2р – 1чел | 0.41 0.41 | 0-275 | 23.16 23.16 | 15-84 |
| 3.Обделка водосточных воронок | Шт. | 9 | & 7-4 (8) | Кровельщик 5р – 1чел. | 1.3 | 1-18 | 11.7 | 10-62 |
| 4.Укладка цем – песчаного раствора слоем до 30мм. | 100м2 основания | 57.60 | & 7-15 (9) | Изолировщ. 4р – 1чел. 3р – 1чел 2р – 1чел | 6.8 6.8 6.8 | 4-83 | 391.68 391.68 391.68 | 278-2 |
| 5.Устройство пароизоляции. | 100м2 основания | 57.60 | & 7-15 (1) | Изолировщ. 3р – 1чел 2р – 1чел | 6.7 6.7 | 4-49 | 385.92 385.92 | 258-6 |
| 6.Устройство теплоизоляции из плит пенобетона 0.5 х 1 м.. | 100м2 основания | 57.60 | & 7-14 (13) | Изолировщ. 3р – 1чел 2р – 1чел | 18 18 | 12-06 | 1036.8 1036.8 | 694-6 |
| 7.Укладка цем – песчаного раствора слоем до 30мм. | 100м2 основания | 57.60 | & 7-15 (9) | Изолировщ. 4р – 1чел. 3р – 1чел 2р – 1чел | 6.8 6.8 6.8 | 4-83 | 391.68 391.68 391.68 | 278-2 |
| 8.Огрунтовка поверхности основания битумной мастикой | 100м2 основания | 57.60 | & 7-4 (15) | Кровельщик 4р – 1чел. | 0.65 | 0-514 | 276.48 | 29-60 |
| 9.Наклейка рулонного материала ( 4слоя рубероида ) | 100м2 основания | 57.60 | & 7-2 (1) | Кровельщик 4р – 1чел. 3р – 1чел | 4.8 4.8 | 3-58 | 276.48 276.48 | 206-2 |
| 10.Повторная прикатка катком | 100м2 основания | 57.60 | & 7-2 (3) | Кровельщик. 2р – 1чел | 0.27 | 0-173 | 15.55 | 9-96 |
| 11.Обделка примыканий к стенам. | 1м. | 432 | & 7-6 (11) | Кровельщик 3р – 1чел. | 0.1 | 0-07 | 43.2 | 30-24 |
| 12.Покрытие разжелобков шириной 0,7 м. | 1м. | 48 | & 7-6 (3) | Кровельщик 4р – 1чел. | 0.23 | 0-182 | 11.04 | 8-73 |
