Расчет режима резания при фрезеровании

Цель работы: Изучить методику назначения режима резания по таблицам нормативов. Ознакомиться и приобрести навыки работы с нормативами.

ОБЩИЕ СВЕДЕНИЯ

Фрезерование – один из самых производительных методов обработки. Главное движение (движение резания) при фрезеровании – вращательное; его совершает фреза, движение подачи обычно прямолинейное, его совершает фреза. Фрезерованием можно получить деталь точностью по 6-12 квалитету шероховатостью до Ra=0,8 мкм. Фрезерование осуществляется при помощи многозубого инструмента – фрезы. Фрезы по виду различают: цилиндрические, торцевые, дисковые, прорезные и отрезные, концевые, фасонные; по конструкции – цельные, составные и сборные.

При торцевом фрезеровании (обработка торцевой фрезой) диаметр фрезы D должен быть больше ширины фрезерования В, т.е. D=(1,251,5)В.

Для обеспечения производительных режимов работы необходимо применять смещенную схему фрезерования (есть симметричная схема), для чего ось заготовки смещается относительно оси фрезы.

При цилиндрическом фрезеровании различают встречное фрезерование, – когда вектор скорости (направление вращения фрезы) направлен навстречу направлению подачи; и попутное фрезерование, когда вектор скорости и направление подачи направлены в одну сторону. Встречное фрезерование применяют для черновой обработки заготовок с литейной коркой, с большими припусками. Попутное фрезерование применяют для чистовой обработки нежестких, предварительно обработанных заготовок с незначительными припусками.

Глубина резания (фрезерования) t во всех видах фрезерования, за исключением торцевого фрезерования и фрезерования шпонок, представляет собой размер слоя заготовки срезаемой при фрезеровании, измеряемый перпендикулярно оси фрезы. При торцевом фрезеровании и фрезеровании шпонок шпоночными фрезами – измеряют в направлении параллельном оси фрезы.

При фрезеровании различают подачу на один зуб S_z подачу на один оборот фрезы S и минутную подачу S_м мм/мин, которые находятся в следующем соотношении:

S_м= Sn= S_zzn

Где n – частота вращения фрезы, об/мин;

z – число зубьев фрезы.

При черновом фрезеровании назначают подачу на зуб; при чистовом фрезеровании – подачу на один оборот фрезы.

Скорость резания – окружная скорость фрезы, определяется режущими свойствами инструмента. Ее можно рассчитать по эмпирической формуле [2] , [3], или выбрать по таблицам нормативов [4], [7].

Пример решения задачи.

На вертикально-фрезерном станке 6Р12 производится торцевое фрезерование плоской поверхности шириной В=80 мм, длиной l=400 мм, припуск на обработку h=1,8 мм. Обрабатываемый материал серый чугун СЧ30, НВ220. Заготовка предварительно обработана. Обработка окончательная, параметр шероховатости обработанной поверхности Ra=3,2 мкм. Необходимо: выбрать режущий инструмент , назначить режим резания с использованием таблиц нормативов, определить основное (технологическое) время.

Решение

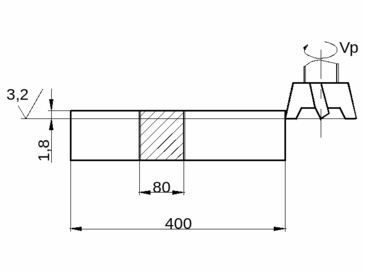

Э
скиз обработки

Рис. 3

1. Выбор инструмента.

Для фрезерования на вертикально-фрезерном станке заготовки из чугуна выбираем торцевую фрезу с пластинками из твердого сплава ВК6 [2] или [3], диаметром D=(1,251,5)В=(1,251,5)80=100120 мм. Принимаем D=100 мм; z=10, ГОСТ 9473-71 [2] или [3].

Геометрические параметры фрезы: =60, =12, =10, =20, ₁=5.

Схема установки фрезы – смещенная.

1. 2. Режим резания.

2.1 Глубина резания.

Заданный припуск на чистовую обработку срезают за один проход, тогда

t=h=1,8 мм

2.2 Назначение подачи.

Для получения шероховатости Ra=6,3 мкм подача на оборот S₀=1,00,7 мм/об [4].

Тогда подача на зуб фрезы

мм/зуб.

2.3 Период стойкости фрезы.

Для фрез торцевых диаметром до 110 мм с пластинками из твердого сплава применяют период стойкости

Т=180 мин [4],

2.4 Скорость резания , допускаемая режущими свойствами инструмента.

Для обработки серого чугуна фрезой диаметром до 110 мм, глубина резания t до 3,5 мм, подаче до 0,1 мм/зуб.

V=203 м/мин [4],

С учетом поправочных коэффициентов K_mv=1; K_nv=1; при ; К_БV=1; K_v=1 [4],

V=V K_mv K_nv К_БV K_=2031=203 м/мин.

Частота вращения шпинделя, соответствующая найденной скорости резания

об/мин.

Корректируем по паспорту станка

n=630 об/мин.

Действительная скорость резания

м/мин.

2.5 Минутная подача S_м=S_zzn=0,110630=630 мм/мин. Это совпадает с паспортными данными станка.

3. Мощность, затрачиваемая на резание.

При фрезеровании чугуна с твердостью до НВ229, ширине фрезерования до 85 мм, глубине резания до 1,8 мм, подаче на зуб до 0,13 мм/зуб, минутной подаче до 660 мм/мин

Np=3,8 кВт [4],

3.1 Проверка достаточности мощности станка

Мощность на шпинделе станка N_шп=N_д

N_д=7,5 кВт; =0,8 (по паспорту станка)

N_шп=7,50,8=6 кВт.

Так как N_шп=6 кВт N_p=3,8 кВт, то обработка возможна.

4. Основное время

^{, мкм}

где L=l+l₁.

Для торцового фрезерования фрезой диаметром 100 мм, ширине фрезерования 80 мм

l₁=23 мм [4],

^мин.

Задание на практическое занятие №5

Выполнить расчет режима резания по таблицам нормативов по заданному варианту.

Исходные данные приведены в таблице 5.

Порядок работы аналогичен предыдущим.

Таблица 5

Продолжение табл. 5

ПРАКТИЧЕСКОЕ ЗАНЯТИЕ №6
