Общее количество воздуха, поступающее в шахту и выдаваемое из нее, представлено в табл. 1.1.
Таблица 1.1
Количество воздуха по шахте "Комсомольская"
| Наименование выработки | Количество воздуха, поступающего в шахту, м3/мин | Скорость поступающего в шахту воздуха, м/с | Количество воздуха, выдаваемого из шахты, м3/мин |
| Клетевой ствол | 10017 | 7 | |
| Скиповой ствол | 7563 | 3,3 | |
| Вентствол № 1 | 1520 | 0,7 | |
| Фактическое | 19049 | ||
| Расчетное | 16804 | ||
| Вентствол № 2 | 6413 | ||
| Вентствол № 3 | 12629 | ||
| ИТОГО: | 19100 |
Количество воздуха, поступающего на добычные и проходческие участки, представлено в табл. 1.2 и 1.3.
Таблица 1.2
Количество воздуха, поступающего на добычные участки
| Наименование выработок | Q поступ. лавы, м3/мин | Q подсвеж. лавы, м3/мин | Q исход. лавы, м3/мин | Q исх. участка, м3/мин | Содержание метана, % |
| Лава 212-с пласта Тройной | 287 | 393 | 130 | 680 | 0,15 |
| Лава 412-с пласта Четвёртый | 438 | 473 | 257 | 911 | 0,3 |
| Лава 312-ю пласта Четвёртый | 486 | 1099 | 263 | 1585 | 0,3 |
| Лава 522-с пласта Мощный | 844 | 563 | 402 | 1407 | 0,1 |
| Лава 622-с пласта Мощный | 1302 | 2001 | 620 | 3303 | 0,4 |
Таблица 1.3
Количество воздуха, поступающего на проходческие участки
| Наименование выработки | Q забоя, м3/мин | Q ВМП, м3/мин | Qк ВМП, м3/мин | Уставка ДВП |
| Монтажная камера 722-с пласта Мощного | 609 | 646 | 1016 | 21,0 |
| Квершлаг 42-ю | 216 | 400 | 366 | 8,0 |
| Конвейерный штрек 512-с пласта Четвёртый (на север) | 192 | 400 | 502 | 7,0 |
| Конвейерный штрек 512-с Пласта Четвёртый (на юг) | 192 | 390 | 601 | 7,0 |
| ЮПЛУ | 258 | 350 | 447 | 9,0 |
| СГЛУ | 430 | 540 | 845 | 15,0 |
Вентиляторные установки размещены в зданиях вентиляторных с вентканалами, оборудованными вентиляторами для проветривания шахты:
-
ВЦД – 3,2М – вентиляционный ствол № 2;
-
ВРЦД – 4,5 – вентиляционный ствол № 3.
Способ дегазации – каптаж метана из подрабатываемых пластов спутников в зонах, разгруженных от горного давления через подземные скважины, пробуренные с фланговых выработок.

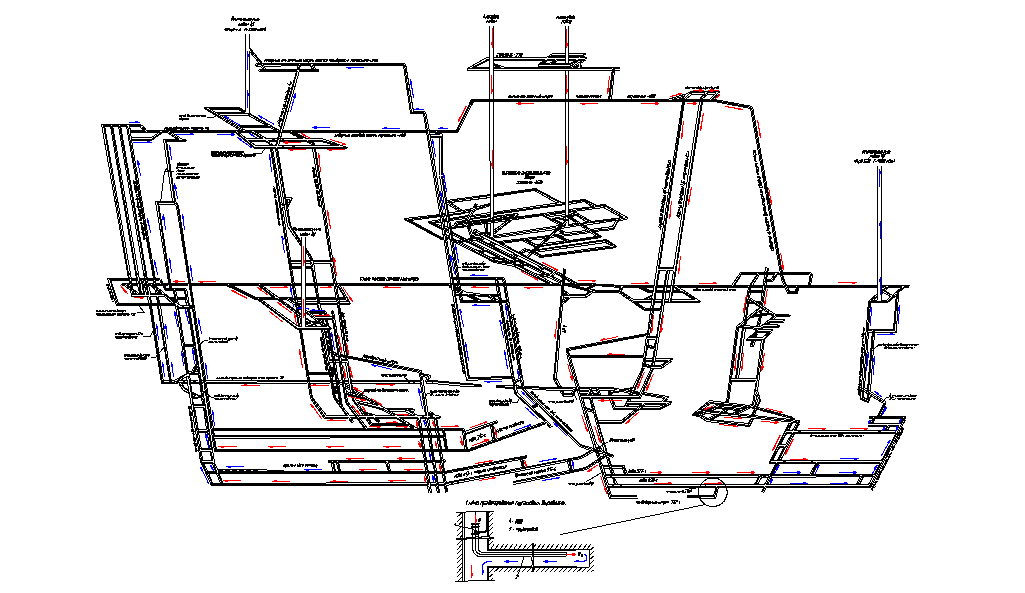

Рис.1.2.1 Микросхема проветривания шахты ''Комсомольская''
2. Механизация очистных работ
2.1. Система разработки и механизация выемки угля
На шахте «Комсомольская» принята система подготовки шахтного поля полевая, блоковая, панельная. Блоки «Северный» и «2-й Северный» представляют собой двухстороннюю панель, а блоки «Южный» и «2-й Южный» – двух- и односторонняя панели. Выемочные столбы подготавливаются одинарными промежуточными штреками с поддержанием их на границе массив – выработанное пространство.
Порядок отработки: шахтного поля – прямой; блоков: «Северный» и «2-й Северный» – лавами по простиранию, нисходящий; блока «Южный» – лавами по простиранию, нисходящий; блока «2-й Южный» – одинарными лавами по падению в северной части блока и по простиранию в южной части; выемочных участков – обратный, с управлением кровлей полным обрушением.
На шахте работает три добычных участка. Данные по структуре и параметрам механизации очистных работ на шахте «Комсомольская» приведены в табл. 2.1.
Для пластов «Мощного», «Тройного» и «Четвертого» при принятой системе разработки в данном проекте принимаем прямоточную схему проветривания отрабатываемого очистного забоя (участка).
Таблица 2.1
Механизация очистных работ на шахте «Комсомольская»
| Параметры;тип оборудования | Данные по участкам | |||
| №6 | №10 | №9 | ||
| Пласт | Мощный | Тройной | Четвертый | |
| Средняя мощность пласта, м | 3,71 | 2,17 | 1,45 | |
| Длина выемочного столба, м | 1910 | 1860 | 1800 | |
| Угол падения, градус | 56 | 57 | 26 | |
| Длина очистного забоя по падению, м | 160 | 159 | 190 | |
| Тип очистного комплекса, Срок эксплуатации, лет | 2УКП-5Д | 2ОКП-70БК | КМТ | |
| 5 | 1,2 | 4,3 | ||
| Тип механизированной крепи | 2УКП | 2ОКП-70 | МТ-1 | |
| Тип выемочной машины | 1КШЭ | 2ГШ-68Б | 1ГШ-68 | |
| Тип забойного конвейера | СП-301М | Анжера-26 | СП-87П-45ПМ | |
| Крепь сопряжения | ОКСА-1У | ОКСА-1У | ОКСА-1У | |
| Нагрузка на забой, т/сут | Плановая | 3000 | 2000 | 1000 |
| Фактическая | 20002800 | 17002200 | 8001100 | |
Данные плановой и фактической добычи по шахте [2] и участкам представлены в табл. 2.2.
На рис. 2.1 и 2.2 показано соответственно гистограмма плановой и фактической добычи по шахте и добыча участка №10 по месяцам и круговая диаграмма добычи каждого участка за 2000 год.
Таблица 2.2
Плановая и фактическая добыча по шахте «Комсомольская» и участкам за 2000 год
| Месяц | Добыча по шахте, тыс.т | Добыча по участкам, тыс.т | ||||||
| №6 | №10 | №9 | ||||||
| План | Факт | План | Факт | План | Факт | План | Факт | |
| Январь | 138,0 | 140,0 | 45,0 | 50,6 | 51,0 | 40,4 | 26,0 | 29,7 |
| Февраль | 148,0 | 153,0 | 49,0 | 49,2 | 55,0 | 60,1 | 28,0 | 30,1 |
| Март | 153,0 | 166,0 | 43,0 | 43,1 | 63,3 | 66,9 | 34,2 | 36,9 |
| Апрель | 150,0 | 155,0 | 40,0 | 42,3 | 65,0 | 65,1 | 29,0 | 31,2 |
| Май | 142,0 | 146,5 | 43,0 | 43,0 | 54,0 | 58,0 | 28,0 | 30,0 |
| Июнь | 147,0 | 157,0 | 45,0 | 45,0 | 56,0 | 70,0 | 29,0 | 24,0 |
| Июль | 133,0 | 148,0 | 42,0 | 37,8 | 49,0 | 64,0 | 23,0 | 29,5 |
| Август | 144,0 | 153,0 | 46,0 | 46,6 | 53,6 | 62,6 | 28,0 | 22,7 |
| Сентябрь | 152,0 | 122,0 | 46,0 | 25,2 | 60,0 | 58,2 | 30,0 | 25,5 |
| Октябрь | 143,0 | 113,0 | 40,0 | 26,9 | 59,0 | 43,4 | 28,0 | 19,4 |
| Ноябрь | 143,0 | 148,5 | 40,0 | 43,0 | 59,0 | 60,7 | 28,0 | 28,3 |
| Декабрь | 153,0 | 173,0 | 46,0 | 47,0 | 60,0 | 60,0 | 31,0 | 41,0 |
| Итого | 1746,0 | 1775,0 | 525,0 | 499,7 | 684,3 | 709,4 | 344,2 | 348,3 |

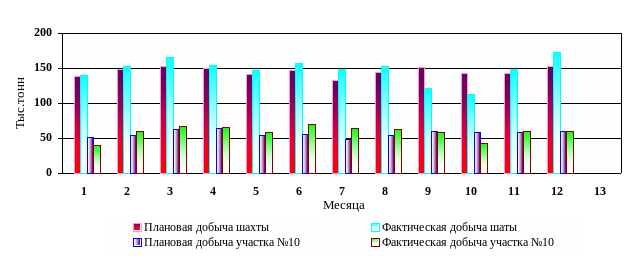

Рис.2.1. Гистограмма плановой и фактической добычи шахты и участка №10 по месяцам
