В нашем случае вода подается из нижнего сосуда (реки) в верхний (сливной колодец или канал) насосами., поднимающими ее на высоту hг равную разности уровней в сосудах (рис.11.2). При пуске системы, воздух из нее удаляют пусковыми эжекторами или вакуум-насосами.

Общий напор насосов (давление, создаваемое насосом), МПа, составится в виде суммы:

Р=Рг+Рк+Рс

где Рг;=hг – давление, необходимое для подъема воды на геометрическую высоту, , МПа;

9,81 кН/м³0,01 МН/м³ – удельный вес воды;

hг геодезическая высота подъема воды, равная разности отметок сечения в месте сброса и уровня в заборном устройстве, 3м;

Рг=0,013=0,03

Рк – гидравлическое сопротивление конденсатора, равное 0,04 МПа;

Рс – гидравлическое сопротивление всасывающих и напорных трубопроводов с арматурой,  0,01 МПа;

Р=0,03+0,04+0,01=0,08 МПа  8 м.вод.ст

Значения Рг, и Рс стремятся всемерно уменьшить, размещая электростанцию и машинный зал по возможности ближе к реке с минимальным превышением их над уровнями воды в ней.

Мощность, потребляемую насосами, МВт, определяют по формуле

Wн= VР/н

где V – объемный секундный расход охлаждающей воды, м/с³;

Р – напор (давление), создаваемое насосом, МПа.

Wн=14,80,08/0,8

По справочнику по насосам выберем по два насоса ОП6-145 на один энергоблок.

технические характеристики насоса:

подача воды: 18710-36160 м³/ч

напор: 8,1-4,4 м.вод.ст.

частота вращения: 365 об/мин

Максимальная мощность 338-796 кВт

Каждый из насосов обеспечивает более 60% потребности блока в тех. воде.

На проектируемой ГРЭС установим шесть циркуляционных насосов ОП6-145 , по два на каждый энергоблок.

Сливные каналы подогретой технической воды, закрытые на территории электростанции и открытые за ее пределами, сливают воду в реку через водосброс, обеспечивающий допустимую разность температур

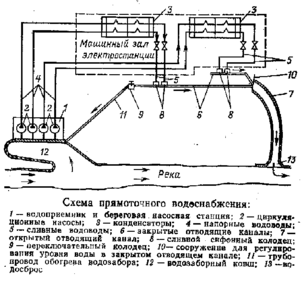

рис 11.1

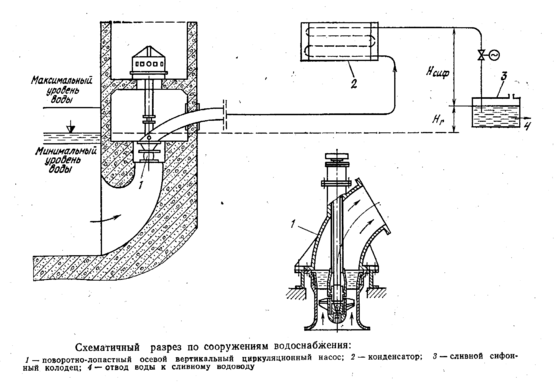

рис 11.2

12. Выбор оборудования конденсационной установки.

Основные требования и обоснования выбора конденсатора.

Среди основных требований, предъявляемых к современным конденсаторам, одними из главных являются обеспечение высоких теплотехнических показателей и удовлетворение эксплуатационных требований при высокой степени надежности оборудования с учетом блочности турбоустановки и сверхкритических параметров.

Решение вышеперечисленных требований, в свою очередь, должно основываться на оптимальных конструктивно-технологических показателях.

Высокие теплотехнические показатели конденсатора определяются главным образом эффективной работой его трубного пучка и характеризуются равномерной паровой нагрузкой различных участков трубного пучка; минимальным уровнем парового сопротивления; отсутствием переохлаждения конденсата; высокой степенью деаэрации конденсата с обеспечением в нем нормативных показателей по кислороду; оптимальными аэродинамическими условиями движения отработавшего пара из выхлопного патрубка ЦНД к трубному пучку конденсатора.

Особенности турбоустановки и эксплуатационные требования обеспечиваются с наличием соответствующих устройств в конденсаторе, удовлетворяющих различным

режимам работы блока; повышенной плотностью конденсатора по водяной стороне в условиях длительной эксплуатации; конструктивным решением по конденсационному устройству, исключающим останов блока при нарушении плотности как о водяной, так и по паровой стороне.

В соответствии с количеством ЦНД в конденсационной установке приняты два конденсатора – по одному на каждый ЦНД. Конденсаторы являются однопоточными по воде, т. е. имеют по одному подводящему и сливному патрубку. Определено это невозможностью компоновки на одном конденсаторе четырех (два подводящих и два сливных) циркуляционных водоводов сравнительно большого диаметра. Применение однопоточных конденсаторов, в свою очередь, привело к их объединению по паровому пространству для предотвращения полной потери мощности блока при вынужденном отключении одного из конденсаторов.

Конденсаторы связаны с ЦНД переходными патрубками, между которыми установлены так называемые перепускные патрубки, объединяющие паровые пространства двух конденсаторов. В связи с тем, что в фундаменте турбоустановки между ЦНД установлена дополнительная колонна, подпирающая поперечную балку, связь по паровому пространству осуществляется двумя перепускными патрубками, площадь которых принята максимально возможной из условия их расположения в фундаменте и на переходном патрубке и составляет примерно 25%, площади выхлопа ЦНД. В соответствии. с этим при отключении одного конденсатора мощность блока должна быть снижена примерно на 50 – 40%.

Проведенные испытания блока с одним отключенным конденсатором подтвердили возможность работы при мощности 60 – 70%. Перепускные патрубки конструктивно выполнены с системой компенсаторов, которая, с одной стороны, обеспечивает компенсацию температурных удлинений ЦНД от своих фикс-пунктов, а с другой – восприятие усилий от атмосферного давления на стенки переходного патрубка в зоне расположения компенсаторов.

Соединение переходного патрубка с турбиной и конденсатором осуществляется при помощи сварки, по этому для компенсации температурных удлинений выхлопного патрубка ЦНД от опорных лап, переходного патрубка и корпуса конденсатора последний устанавливается на пружинных опорах, которые, в свою очередь, устанавливаются а бетонные подушки фундамента турбоустановки.

Для обеспечения нестационарных режимов работы блока (пуск и сброс нагрузки) предусмотрены специальные приемносбросные устройства, через которые осуществляется прием пара в конденсаторы, а также устройство для приема растопочной воды котлов.

В днище конденсатора расположены конденсатосборники деаэрационного типа, предназначенные для сбора конденсата с одновременной дополнительной его деаэрацией. В конденсатосборнике поддерживается постоянный уровень конденсата, чем обеспечивается необходимый подпор на всасе конденатных насосов. Емкость конденсатосборников выбрана из условия обеспечения указанного подпора исходя из времени срабатывания клапана рециркуляции и производительности конденсатных насосов.

Конденсаторы:

Количество 2

Тип К-11520, поверхностные двухходовые по охлаждающей воде, с центральным отсосом воздуха,

Поверхность охлаждения 211520 м²

Количество охлаждающих трубок 214740

Длина трубок 9 м.

Сортамент трубок 281 мм, 282 мм

Материал трубок сплав МНЖ-5-1

Расход охлаждающей воды 225740 м³/ч

Гидравлическое сопротивление по водяной стороне. 39,2 кПа (4 м вод. столба)

Конденсатные насосы I ступени :

Расчетный напор в коллекторе конденсатного насоса первой ступени определяется по формуле:

Ркн1=Рбоу+Рэж+Ртр+Ркн2–Рк

где Рбоу – гидравлическое сопротивление обессоливающей установки, 0,6 МПа;

Рэж гидравлическое сопротивление эжекторной группы, 0,07 МПа;

Ртр - гидравлическое сопротивление трубопроводов, 0,05 МПа;

Ркн2 –необходимое давление на всасе конденсатного насоса второй

ступени, 0,2 МПа;

Рк – давление в конденсаторе 0,0035 МПа;

Ркн1=0,6+0,07+0,05+0,2-0,0035= 0,91692 м.вод.ст

По литературе (л7; стр 369) выбираем конденсатный насос:

количество: 2 ( 1 резервный)

тип: КсВ-1600-90

производительность: 1600 м³/ч

напор: 90 м вод. ст.

Конденсатные насосы II ступени :

Напор конденсатных насосов второй ступени определяем следующим образом:

Ркн2Рд-Ркн2+Рпнд+Ррку +Ргеод

где Рд – давление в конденсаторе, 0,7 МПа;

Ркн2 – давление создаваемое конденсатным насосом первой ступени, 0,2 МПа;

Рпнд сопротивление теплообменников ПНД1 – 0,05978 МПа; ПНД2 – 0,06762 МПа; ПНД3 0,07938 ПНД4 – 0,0892; ПНД5 – 0,07938 МПа ; Рпнд =0,376 МПа;

Рск – общее гидравлическое сопротивление ПНД, трубопроводов с арматурой  0,2 МПа -

Ргеод – геодезический подпор, определяется разницей в высотах места входа воды в конденсатный насос и уровнем установки деаэратора. 28м. вод.ст.0,28 МПа

Ррку – сопротивление регулирующего клапана уровня 0,4 МПа;

Ркн20,7-0,2+0,376+0,2+0,28+0,4 1,756 МПа180 м.вод.ст

По литературе ( ) выбираем конденсатный насос второго подъема:

количество: 2 ( 1 резервный)

тип: ЦН-1600-220

производительность: 1600 м³/ч

напор: 220м вод. ст.

13. Выбор тягодутьевых установок и дымовой трубы.

Выбор тягодутьевых установок сводится к подбору машины, обеспечивающей производительность и давление, определенные при расчете воздушного и газового трактов, и потребляющей наименьшее количество электроэнергии при эксплуатации.

Для расчета дутьевого вентилятора определим расход

Vдв=ВрV0(т-т-пл+вп)(tхв+273)/273

где Vдв количество холодного воздуха засасываемого дутьевым вентилятором.

Вр – расчетный расход топлива кг/с;

V0 – теоретическое количество воздуха м³/кг; т– коэфф. избытка воздуха в топке;

т – коэфф. присосов воздуха в топке;

пл - коэфф. присосов воздуха в системе пылеприготовления;

вп – коэфф. присосов воздуха в воздухоподогревателе;

tвзп – температура воздухоподогревателя

tх.в= 30С

Vдв=2960004,42(1,2-0,7-0,04+0,25)(30+273)/273= =1030985 м³/ч

Подача воздуха вентиляторами должна обеспечивать полную производительность парогенератора с запасом в 10%

Vдв.расч =1,1Vдв=1,1674= 741,4 м³/с= 1134083 м³/ч

Оснащаем парогенератор двумя дутьевыми вентиляторами, производительностью не менее 567048 м³/ч, один дутьевой вентилятор должен обеспечивать не менее половинной нагрузки парогенератора,. номограмме VII-86 (л4; стр. 249) выбираем центробежный дутьевой вентилятор ВДН-242-IIу

Выбор дымососов сводится к подбору машины, обеспечивающей производительность и давление, определенные при расчете воздушного и газового трактов, и потребляющей наименьшее количество электроэнергии при эксплуатации.

Расход газов (в м³/ч) рассчитывается по формуле:

V д=Вр(Vг.+V0)д+273

273

где

Вр – расчетный расход топлива кг/с;

V0 – теоретическое количество воздуха м³/кг; т– коэфф. избытка;

Vг. объем продуктов горения на 1 кг топлива;

 - присос воздуха в газопроводах за воздухоподогревателем для котлов с электрофильтрами =0,1;

V0 – теоретическое количество воздуха м³/кг;

Vд=296000(479+014,42)145+273 = 2371227 м³/ч

273

Подача дымовых газов дымососом должна обеспечивать полную производительность парогенератора с запасом в 10%

Vд.р=1,1Vд= 2608349,7 м³/ч

Оснащаем парогенератор двумя осевыми дымососами, один дымосос должен обеспечивать не менее половинной нагрузки парогенератора производительность дымососа должна быть не менее, 1304174,85 м³/ч. По таблице ( )

выбираем осевой двухступенчатый дымосос ДОД – 43.
