6. РАСЧЕТНАЯ ЧАСТЬ

6.1. Аппроксимация переходных процессов.

6.1.1. Аппроксимация кривой переходного процесса объекта по основному каналу.

Определение передаточной функции объекта по основному каналу проводим по кривой разгона, полученной в разделе 5.2 проекта.

Значения точек кривой приведены в таблице 5.2.1, а график функции - на рисунке 5.2.1.

Так как исследуемый объект, как видно из графика переходного процесса, обладает свойством самовыравнивания, - расчёт передаточной функции будем проводить в программе Linreg . Перед вводом точек кривой переходного процесса в программу, функции необходимо привести к безразмерному виду. Это легко сделать в программе идентификации объектов управления , используя команду "нормировать". Значения нормированной кривой приведены в таблице 6.1.1, график нормированной кривой - на рисунке 6.1.1.

Таблица 6.1.1.

рис. 6.1.1. График нормированной кривой по основному каналу

После расчёта передаточной функции в Linreg получаем:

Коэффициент передачи объекта по основному каналу составляет:

К_в.к. = (Х _max. - Х₀ )/ w , где

Х _max.- максимальное значение выходной величины, рН;

Х₀- начальное значение выходной величины, рН;

w - величина внешнего возмущения, w = 10 %.

К_в.к. = (12.05 - 2.05) / 10 = 1,0

6.1.2. Аппроксимация переходного процесса объекта по внутреннему каналу .

Аппроксимацию переходного процесса по внутреннему каналу проводим в последовательности, проведенной при аппроксимации переходного процесса по основному каналу, так как оба объекта имеют свойство самовыравнивания.

Значения нормированной кривой приведены в таблице 6.1.2. График нормированной кривой на рисунке 6.1.2.

Таблица 6.1.2.

После расчета передаточной функции в Linreg получаем передаточную функцию следующего вида:

Коэффициент передачи по внутреннему каналу составляет:

К_пер. = ( Х_max - X₀ )/ w

К_пер. = ( 3.9 - 2.05 )/ 10 = 0.145

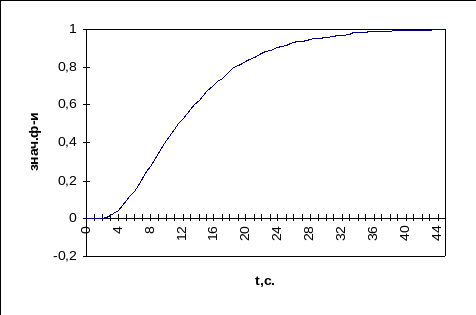

рис. 6.1.2 График нормированной кривой по внутреннему каналу

6.1.3. Аппроксимация переходного процесса по каналу внешнего возмущения.

Также по аналогии проводим аппроксимацию переходного процесса по каналу внешнего возмущения. Значение функции нормированной кривой заносятся в программу Linreg, после чего производится расчет передаточной функции объекта по каналу внешнего возмущения. Значения функций заносим в таблицу 6.1.3. График нормированной кривой по каналу внешнего возмущения на рисунке 6.1.3.

Таблица 6.1.3.

После проведения расчета передаточной функции получаем передаточную функцию следующего вида:
