При наличии в закрученном потоке прецессирующего вих­ревого ядра (ПВЯ) необходимо, согласно учитывать еще несколько параметров:

—- приведенный момент количества движения; — поток момен­та количества движения;

- приведенная интенсивность пульсации давления.

5. Изменение структуры потока с увеличением закрутки

С точки зрения организации процесса горения одно из наи­более существенных и полезных явлений в закрученных струй­ных течениях — это образование приосевой рециркуляционной зоны при сверхкритических значениях параметра закрутки. Пу­тем осреднения по большому интервалу времени границу рециркуляционной зоны и зон обратных токов можно определить довольно точно. Мгновенное же положение границ и точек торможения претерпевает значительные колебания в простран­стве, поскольку обычно в таких потоках уровень турбулентных сдвиговых напряжений и интенсивности турбулентности очень высок. Линии тока в кольцевой закрученной свободной струе, определенные по измеренным распределениям осредненной по времени скорости. Рециркуляционная зона играет важную роль в стаби­лизации пламени, поскольку обеспечивает рециркуляцию горя­чих продуктов сгорания и сокращает размер области, в которой скорость потока сравнивается со скоростью распространения фронта пламени. Существенно укорачиваются длина факела и расстояние от горелки, на котором происходит стабилизация пламени.

Конечно, воздействие закрутки на поток наряду с парамет­ром S определяется еще целым рядом факторов, например:

а) геометрией сопла (при наличии центрального тела размер рециркуляционной зоны увеличивается, то же происходит при добавлении диффузорной надставки на выходе);

б) ее разме­рами — когда истечение происходит в камеру (приосевая ре-диркуляционная зона в стесненном потоке больше, чем в сво­бодной струе при одинаковых условиях истечения);

в) формой профиля скорости на выходе (рециркуляционная зона в пото­ке, созданном лопаточным завихрителем, длиннее по сравннению со случаем истечения из закручивающего устройства с аксиально-тангенциальным подводом).

Размер и форма рециркуляционной зоны и соответствующей области с повышенным уровнем турбулентности оказывают решающее влияние на устойчивость факела, интенсивность процесса горения и другие характеристики пламени.

Рис. 4.5. Распределение продольной составляющей скорости вдоль оси при различных значениях параметра закрутки

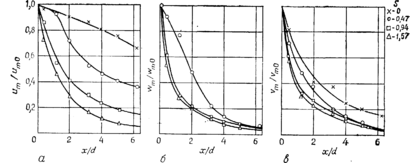

Рис. 4.6. Изменение максимальных значений параметров вдоль струи:

Изменение продольной составляющей 'скорости вдоль оси струи круглого сечения при различных значениях параметра закрутки показано на рис. 4.5 ; струя распространялась из закручивающего устройства с тангенциальным подводом. При малых интенсивностях закрутки (5<0,1) вблизи выхода на­блюдается потенциальное ядро (т. е. область неизменной ско­рости). С увеличением параметра закрутки длина ядра умень­шается, и при S === 0,5 максимальное значение и смещается от оси. При 5 > 0,6 на оси появляется обратный поток. Специаль­ный эксперимент, в котором параметр закрутки по возможно­сти непрерывно изменялся в диапазоне 0,3 ... 0,64, показал,. что изменение распределения происходит монотонно, без скач­ков, не было обнаружено существенной разницы и при повто­рении опыта с изменением 5 в том же диапазоне, но в обрат­ной последовательности, В соответствии с ростом темпа рас­ширения струи возрастает скорость эжекции, вследствии чего ускоряется вырождение неравномерности скорости и концент­рации жидкости, истекающей из сопла. Это положение иллю­стрируют экспериментальные данные, представленные на рис. 4.6, где для различных значений параметра закрутки при­ведены распределения вдоль струи максимальных значений продольной (рис. 4.6, а), окружной (рис. 4.6,6) и радиальной (рис. 4.6, в) скоростей. При высокой интенсивности закрутки, когда начинает образовываться рециркуляционная зона и по­являются области малых или отрицательных значений продоль­ной составляющей скорости, ее максимум смещен от оси струи. Отметим, что вниз по потоку максимальные значения продоль­ной и радиальной составляющих скорости, а также минималь­ное значение давления изменяются обратно пропорционально' приведенному расстоянию от среза сопла в степенях один, два и четыре соответственно.

6. Структура рециркуляционной зоны

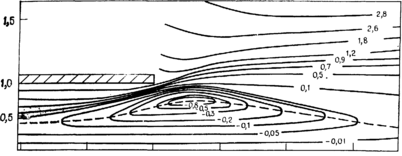

Рис. 4.7. Изолинии функции тока Штриховая линия соответствует нуле­вым значениям продольной скорости

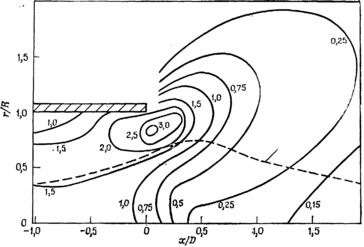

Рис. 4.9а Изолинии приведенной кинетической энергии турбулентности. Штриховой линией обозначена граница зоны обратных токов.

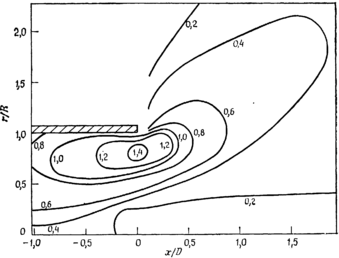

Рис. 4.96. Изолинии безразмерной среднеквадратичной величины пульсации окружной скорости {w' ) /uq.

В рециркуляционной зоне интенсивность турбулентности до­стигает очень высокого уровня. На границе обратного течения, где средняя скорость равна 0, величина локальной интенсивности турбулентности стремится к бесконечности. Измерения всех шести компонент тензора турбулентных напряжений показывают, что распределение кинетической энергии турбулентности сильно неоднородно, а напряжение и соответственно тензор коэффициентов турбулентной вязкости сильно неизотропны .На рис. 4.9а показано, что приведенная кинетическая энергия турбулентности достигает значения 300% за кромкой сопла и быстро затухает на расстоянии, равном одному диаметру. При отдельном рассмотрении пульсации продольной и окружной скоростей обнаруживается сильная анизотропия турбулентности. Максимум пульсации окружной скорости (рис.4.9б) наблюдается прямо под кромкой сопла при 2r/d=0,8, причем пульсации быстро затухают по направлению к оси симметрии. Интенсивность пульсации продольной скорости имеет два максимума, один сразу за кромкой при 2r/d=0,9 и другой внутри вихревой горелки вблизи оси симметрии. Высокие уровни турбулентности обусловлены трехмерным нестационарным возмущением закрученного течения – так называемым прецессирующим вихревым ядром.

Распределения характеристик турбулентности в слабозакру­ченных струях (S <$ 0,6), аналогичные распределениям в стру­ях с сильной закруткой, показанным на рис. 4.9, получены в работе. Там же определено сечение, расположенное на рас­стоянии примерно в 3 ... 4 диаметра от среза сопла, начиная с которого максимальные значения интенсивностей турбулент­ных пульсации в закрученной струе становятся меньше, чем в незакрученной. Более интенсивное расширение струи приводит и к более интенсивной диссипации.

Форма и размер рециркуляционной зоны и соответствующей области с повышенным уровнем турбулентности оказывают ре­шающее влияние на устойчивость факела, интенсивность про­цесса горения и другие характеристики пламени. К настояще­му времени получено достаточно много данных, позволяющих провести сопоставление характеристик различных закручиваю­щих устройств и определить влияние на изотермический поток различных модификаций их геометрии, таких, как установка на выходе из закручивающего устройства конических диффузо­ров, трубок или форсунок для впрыска топлива, топочных ка­мер. Наряду с картиной линий тока, представленной па рис. 4.7, на рис. 4.10 и 4.11а и 4.116 приведены три аналогичные картины. Можно видеть, что область рециркуляционного течения всегда существует вблизи выхода из сопла.

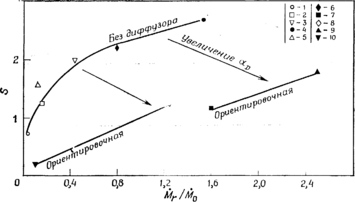

Закручивающие устройства с цилиндрической выходной частью: 1 — кольцевой лопа­точный завихритель, ф=45° [10]; 2-ф==60° ; 3-ф=70° ; 4-ф=75° ;

5 — закручи­вающее устройство с аксиально-тангенциальным подводом ;

6 — закручивающее устройство с тангенциальным подводом .

Закручивающие устройства с диффузором на выходе: 7 — полуугол раскрытия диффу­зора .

Тип закручивающего устройства (за исключением лопаточного завихрителя без втулки) и наличие соосных трубок для подвода топлива или форсунок, по-видимому, не влияют на характер связи. Для устройств с цилиндрической выходной частью представленные данные мож­но описать зависимостью

S=0.508+5.66Mr-6.24Мr²+2.28Мr³

где Mr —- поток массы газа, вовлеченного в рециркуляционное движение.

7. Вихревые горелки, прецессирующее вихревое ядро в потоке с горением

1. Факел типа а—предварительно перемешанные топливо и воздух; 1,4 < а < 6,0.

Для этого случая характерен очень короткий факел с боль­шой интенсивностью процесса горения, который реализуется и при тангенциальном подводе. Пламя генерирует сильный шум, течение нестационарное; как и в изотермическом потоке, образуется ПВЯ, которое порождает очень большие пульсации скорости и давления.

2. Факел типа б - подвод топлива у основания горелки; 0,8 < ее < 40.

Этот тип факела со значительно меньшей интенсивностью процесса горения менее возмущен, чем факел типа а, так как возмущения в виде ПВЯ сильно подавлены как по амплитуде, так и по частоте . Внутри горелки всегда сущест­вует прослойка воздуха вокруг пламени, и горение на стенке не происходит. Длина и форма факела сильно меняются при изменении коэффициента избытка воздуха а; так, при  = f пламя проникает внутрь горелки на расстояние почти в три диаметра. Этот тип факела наиболее характерен для промышленных вихревых горелок.

Пределы срыва пламени, особенно при низких числах Рейнольдса, довольно широкие. По- видимому ПВЯ вызывает появление локальных зон в области горения, в которых реализуется благоприятное соотношение горючего и воздуха даже при большом избытке воздуха в общем потоке. Обнаруживается некоторое изменение интенсивности пульсаций при изменении коэффициента избытка воздуха, но основное воздействие обусловлено изменением числа Рейнольдса.

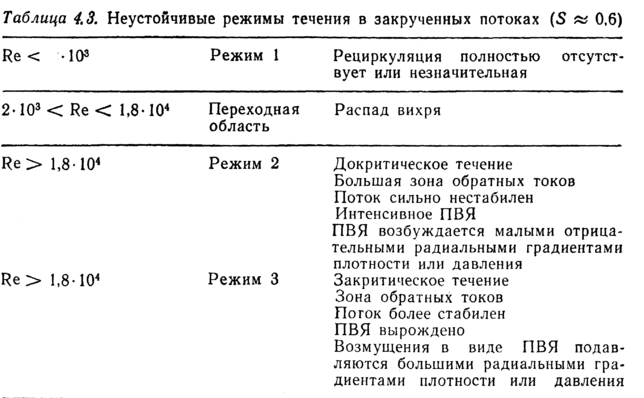

Устойчивость рассмотренных течений с закруткой, содержащих большое ПВЯ, можно охарактеризовать с помощью критерия Рэлея и модифицированного числа Ричардсона.

Условия устойчивости потока по Рэлею:

• поток устойчив, если pwr растет с ростом r ( вращение газа, как целого)

• поток нейтрально устойчив, если pwr не зависит от r (вращение по закону свободного вихря)

• поток неустойчив, если pwr уменьшается с ростом r

Сразу за ПВЯ в диапазоне r/r_e=0.43….0.52 (при изменении от 0 до 40) pwr уменьшается сростом r и, следовательно, ПВЯ в этой области нестабильно. В тоже время при изменении от 320 до 0 в диапазоне значений r/r_e= 0.45…0.55 величина pwr фактически постоянна по радиусу, и поэтому поток в этой области нейтрально устойчив.

При аксиальной и тангенциальной подаче топлива пламя намного равномернее, а процесс горения менее интенсивен, чем при предварительном перемешивании воздуха и топлива. Горение происходит в некотором удалении от стенок.

В целом интенсивность пульсаций монотонно растет с ростом числа Рейнольдса, пока не выходит на постоянное значение; такое «плато» в зависимости отвечает аналогичной зависимости частоты от Re. В потоке с горением предварительно перемешанных компонент, где имеется мощное ПВЯ, потери полного давления при данном числе Рейнольдса максимальны. Видно, что в зависимости от коэффициента избытка воздуха потери изменяются всего в пределах 10…15 %. Уменьшение потерь при изменении способа подачи топлива указывают на ослабление прецессионного движения вихревого ядра. При аксиальной подаче топлива потери полного давления даже меньше, чем в изотермическом потоке. По-видимому, это обусловлено тем обстоятельством, что область наиболее интенсивного процесса горения расположена вне горелки.

В целом можно сделать вывод, что амплитуды и частоты пульсации при наличии ПВЯ увеличиваются в потоке с горением предварительно перемешанных компонент. В диффузионном факеле ПВЯ вырождается при соотношении расходов топлива и воздуха, близком к стехиометрическому, причем пульсации ПВЯ уменьшаются на два порядка величины. .

8.ГОРЕНИЕ В ЗАКРУЧЕННОМ ПОТОКЕ

Общий вид распределений температуры в пламени вихревой горелки представлен на рис. 4.43 а и 4.436. Распределение температуры по радиусу показано на рис. 4.43а

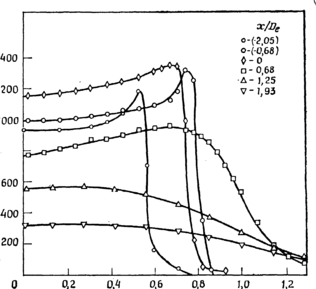

Рис.4.43а.Радиальное распределение температуры в факеле вихревой горелки.

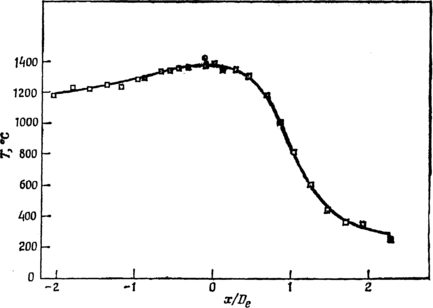

Рис. 4.436. Изменение максимальной температуры вдоль оси горелки.

Максимум температуры расположен вблизи выходного сечения, непосредственно за границей зоны обратных токов. Распределение температуры в зоне обратных токов практически равномерное, что свидетельствует о реализации в этой области «реактора интенсивного смешения». Вблизи зоны реакции в пламени обнаруживаются пики в распределении температуры и ее градиента. Представленное на рис. 4.436 рас­пределение максимальной температуры вдоль потока показы­вает, что максимум медленно нарастает к выходному сечению горелки, а за этим сечением наблюдается резкий спад, соответ­ствующий выгоранию топлива. Проблема измерения параметров потока в вихревых горел­ках весьма сложна, и только в последнее время удалось вы­яснить возможности проведения измерений скорости, давления и интенсивности турбулентности в этих устройствах. Выполнен­ные ранее с помощью термоанемометра и насадка полного давления измерения в изотермических потоках указывают на высокий уровень турбулентности. На основании этого счита­лось, что нельзя для определения характеристик турбулентно­сти использовать методы, основанные на измерении пульсации давления, которые применимы только в слаботурбулизованных потоках (с интенсивностью турбулентности менее 30%). Однако, поскольку горение подавляет амплитуды воз­мущений в виде прецессии вихревого ядра на два порядка (в особенности при 5>0,5), ПВЯ не является определяющим элементом течения, и эффективный максимум турбулентных пульсации в некоторых горелках уменьшаетсяо и по­зволяет использовать методы, основанные на измерении пуль­сации давления . Спектральный анализ пульсации дав­ления в вихревых горелках показывает, что осцилля­ции носят более случайный характер, чем в изотермическом потоке, а следовательно, при горении изменяется и природа процесса смешения. В изотермическом потоке доминируют пульсации скорости, имеющие довольно регулярный характера а при горении имеющие случайный, турбулентный характер только закруткой, но также и наличием диффузора с полууглом раскрытия 35°. Действительно, если выходная часть имеет цилиндрическую форму, то при такой интенсивности закрутки распад вихря только начинается и рециркуляционная зон только зарождается. Результаты показывают, в частности, что в реагирующих пото­ках в рециркуляционных областях течение существенно неизо­тропно. При горении интеграл от пульсации скорости, взятый по всему полю течения, значительно больше, чем в изотерми­ческом потоке, что в определенном смысле подтверждает гипо­тезу о генерации турбулентности при наличии пламени.

Как показывают эти исследования, характеристики потоков с горением и без горения значительно различаются, в особен­ности это касается распределения продольной скорости, формы. поперечного размера и протяженности зоны обратных токов. В отличие от результатов, полученных в работах, здесь при горении протяженность и поперечный размер зоны обратных токов значительно возрастали, зона обратных токов простиралась вниз по потоку по крайней мере на расстояние, равное двум диаметрам выходного сечения. Интенсивность пульсации продольной составляющей скорости везде, за исклю­чением области вблизи выходного сечения горелки, при горе­нии уменьшалась. Высокий уровень пульсации продольной ско­рости наблюдался вблизи границы рециркуляционной зоны. здесь же проявлялась существенная анизотропия пульсации. Вообще, существенная разница интенсивностей пульсации про­дольной и окружной скоростей в потоках с горением и без го­рения наблюдается в большей части поля течения.

Измерения показывают, что имеется силь­ная перемежаемость внутри и вокруг рециркуляционной зоны, что свидетельствует о ее нестационарном характере. Проведены также измерения в слое смешения стесненного турбулентного диффузионного факела. Распределения продольной и окружной осредненных по времени скоростей, среднеквадратичных значе­ний пульсации скорости, распределение плотности вероятности показывают, что осредненные и нестационарные характеристики поля течения существенно изменяются при вариации давления на выходе из камеры сгорания и закрутки воздуха на входе. Эти изменения заметно влияют на выбросы загрязняющих ве­ществ. Обнаружен существенный вклад крупномасштабных пульсации в суммарное среднеквадратичное значение турбу­лентных пульсации скорости. Влияние крупномасштабных пульсации приводит к отличию случайного процесса от гауссо­ва и к существенной анизотропии турбулентности в большей части начального участка. Отмеченное обстоятельство показы­вает, что модели турбулентности, основанные на гипотезе о локальном равновесии, неадекватно описывают физические процессы в потоке с горением

В настоящее время для потоков с горением, особенно для стесненных потоков, имеется значительное количество данных о зависимости величины потока массы, вовлеченной в рецирку-ляционное движение, от параметра закрутки.Рассмотрим вначале свободные те­чения за вихревой горелкой. Сравнивая результаты, получен­ные в условиях с горением и без него, можно заметить, что горение приводит к значительному уменьшению величины потока массы, вовлеченной в рециркуляционное дви­жение, особенно при соотношении расходов топлива и воздуха, близких к стехиометрическому, и при предварительном пере­мешивании компонент. Помимо этого рециркуляционная зона в потоке с горением короче и шире, чем в холод­ном потоке. Начало рас­пада вихря и зарождение рециркуляции происходят при
