Конструкция и принцип действия.

Деаэратор состоит из деаэраторной колонки и бака –аккумулятора. Рассмотренный в данном реферате деаэратор повышенного давления (6 атм).

Принцип действия: к деаэраторной колонке сверху подводится конденсат, а снизу в эту же колонку подводится пар. Конденсат стекает по дырчатым листам вниз, а пар поднимается снизу вверх. В результате пар пробулькивает через воду, избавляя её от газов (в основном от кислорода). Выделившиеся газы (выпар) удаляются из деаэрационной колонки.

Работа деаэратора зависит от потребности котлоагрегата в питательной воде, которая в свою очередь зависит от потребности потребителей. Деаэратор имеет запас воды в баке-аккумуляторе на несколько минут бесперебойной работы котла.

Для поддержания заданных параметров необходима система регулирования. Она позволяет деаэратору изменять и поддерживать свои параметры в зависимости от работы котла.

АВТОМАТИЗАЦИЯ КОНТРОЛИРУЕМЫХ ПАРАМЕТРОВ.

1. материальный баланс по жидкой фазе

F_конд+ F_пара- F_выпара- F_п.в.=± k₁ ´(dl/dt ), где

F_конд ,F_пара, F_выпара, F_п.в., - расход конденсата, пара, выпара, питательной воды, l – уровень воды в баке-аккумуляторе.

Баланс находится в равновесии, когда l=const, поэтому управлять балансом можно изменяя F_конд.

2. Материальный баланс по кислороду:

G ^пар_газ -G ^выпар_газ +G ^конд_газ -G ^пит.в._газ = ±k₂´(dG_газ /dt)

G ^пар_газ ,G ^выпар_газ ,G ^конд_газ ,G ^пит.в._газ – содержание кислорода в паре, выпаре, конденсате, пит. воде.

Баланс находится в равновесии, когда G_газ==const.

Управлять балансом можно изменяя G ^пит.в._газ.

3. Материальный баланс по кинтетической энергии

Q_пара+ Q_конд- Q_п.в.- Q_вып. =±k₃´(dT/dt)

Q_пара, Q_конд, Q_п.в., Q_вып.- тепло пара, конденсата, пит. воды, выпара.

Бланс находится в равновесии, когда Т=const. Управлять балансом можно изменяя только Q_пара.

4. Материальный баланс по газовой фазе

G ^вода_газ +G ^пара_газ -G ^выпар_газ =±k₄´(dP/dt)

G ^вода_газ ,G ^пара_газ ,G ^выпар_газ- содержание газа в воде, паре и выпаре.

Баланс находится в равновесии, когда Р=const.

Управлять балансом можно изменяя G ^выпар_газ.

Совокупность всех этих балансов отражает состояние работающего деаэратора. Балансы взаимодействуют друг на друга через конструкцию деаэратора.

Таблица исходных данных.

Таблица исходных данных служит исходным материалом для построения функционально-структурной схемы. Выбираем для систем регулирования следующие пераметры:

l, , Т_п.в., Р_д

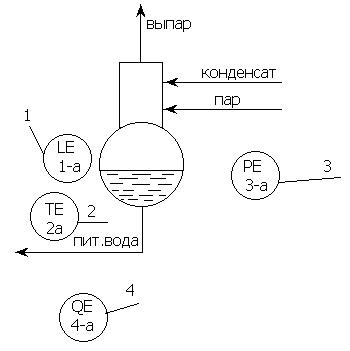

Функционально-структурная схема контроля

Выбор параметров регулирования и построение структурных схем.

1. F_конд+ F_пара- F_выпара- F_п.в.=± k₁ ´(dl/dt ),

l- параметр регулирования

F_конд- регулирующее воздействие.

2. G ^пар_газ -G ^выпар_газ +G ^конд_газ -G ^пит.в._газ = ±k₂´(dG_газ /dt)

G_газ- параметр регулирования

G ^пит.в._газ – регулирующее воздействие

3. Q_пара+ Q_конд- Q_п.в.- Q_вып. =±k₃´(dT/dt)

Т_деаэр. – регулируемый параметр

Q_пара – регулирующее воздействие

4. G ^вода_газ +G ^пара_газ -G ^выпар_газ =±k₄´(dP/dt)

Р – регулируемый параметр

G ^выпар_газ – регулирующее воздействие

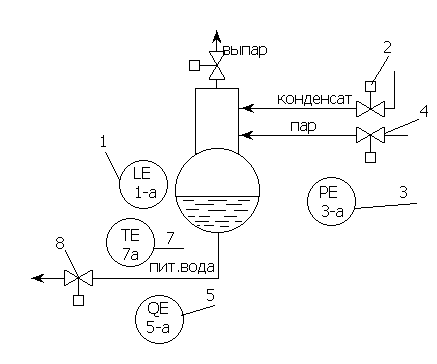

Функционально- структурная схема автоматизации
