В лабораторному журналі записують наступні відомості про прибулу сировину: вага прибулої партії сировини, його родовище, вогкість, ступінь засміченості; дату прибуття і номер вагону.
В сховищах належить строго дотримувати чистоту, не допускаючи засміченості сировини. Як правило, в сховищі повинен підтримуватися 2—3-місячний запас сировини.
Висока якість виробів може бути отриманий при вилежуванні підготовленої шихти. Глину з отощающими добавками дозують в живильнику ящика, обладнаному розпушувачем, і потім подають в глиномішалку і бігуни. Оброблену сировину укладають на вилежування в глиносховище.

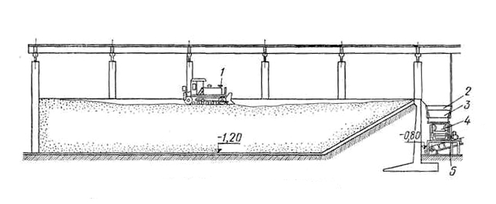

Мал. 15. Глиносховище з бульдозером: 1 - бульдозер, 2 - бункер, 3 - глиноспушувач, 4 - ящик подавач, 5 – конвеєр
Мал. 16. Стаціонарні глиносховища: а — з пересувними мостами і екскаватором, би — з верхнім черпанням глини; 1 — глина, 2— конвейєр для подачі сировини, 3—- глинооброблююса машина, 4 — екскаватор, 5 — конвеєр для відбору глини
Сушка глини
Для сушки глини до стану, при якому вона легко дробиться і розмелюється, застосовують прямоточні сушильні барабани, Сушильний барабан (мал. 17) є Циліндром 3, що обертається на чотирьох роликах двох опорних пристроїв 2, на які циліндр спирається насадженими на нього бандажами. Барабани встановлюють з нахилом у бік вивантаження. Для попередження осьового зсуву один з опорних пристроїв має два наполегливі ролики. Бандажі упираються на дві пари опорних роликів і одну пару наполегливих роликів 5. Між опорами на корпусі барабана кріплять венцову шестерню, завдяки якій барабан приводиться в обертання. Обертання на венцову шестерню передається від приводу 4.

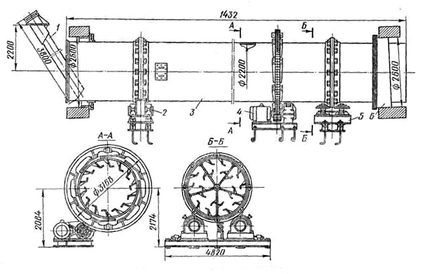

Мал. 17. Сушильний барабан СМ-147А: 1 - живильник, 2 - опорний пристрій, 3 - циліндр барабана, 4 - привід, 5 - наполегливий пристрій, 6 - ущільнювач
Матеріал, що підлягає сушці, поступає в барабан, що обертається, через трубчастий живильник 1. Гвинтові направляючі лопаті захоплюють масу і подають її до лопатей насадки. Завдяки нахилу барабана матеріал переміщається у бік вивантаження. Висушений матеріал висипаеться з барабана через тічку.
Барабан працює з постійною температурою вхідних газів — 800° С. При зміні вогкості матеріалу або прискоренні його подачі в барабан режим сушки регулюють збільшенням або зменшенням кількості газів, що поступають. Для уникнення конденсації вологи в розвантажувальній камері температура газів, що відходять, не повинна падати нижче 90° С. Гази відсисаються з барабана через мультициклон. Щоб гази і пил не вибивалися з барабана, встановлено кільце ущільнювача.
Технічні характеристики сушильних барабанів приведені в табл.12.
Таблиця 12
| Технічні характеристики сушильних барабанів | ||||||
| Показники | СМ-1013 | СМ-45Б | CM-107G | СМ-147А | 7203 | |
| Продуктивність, т/ч | 3,5 | 2,7 | 21 | 15 | 30 | |
| Температура сушки °З: | ||||||
| початкова | 800 | 800 | 700 | 800 | 800 | |
| кінцева | 100 | 100 | 100 | 100 | 100 | |
| Вид палива | Газ, вугілля, мазут | |||||
| Максимальний розмір частинок висушуваного матеріалу, мм . | 35 | 30 | 60 | 60 | 60 | |
| Діаметр барабана, мм | 1600 | 1600 | 2200 | 2200 | 2800 | |
| Довжина барабана, мм | 8000 | 8000 | 14000 | 14000 | 14000 | |
| Кутова швидкість, об/мин | 6,1; 4,1; | 1,4 | 5,6 | 5,6 | 4-6 | |
| Кут нахилу, град | 3 | 3 | 3 | 2°51 | 3 | |
| Потужність електродвигуна, квт | 10; 9; 7 | 7 | 40 | 28 | 28 | |
| Габаритні розміри, мм: | ||||||
| довжина | 9850 | 10000 | 17 500 | 14 032 | 14 032 | |
| ширина | 2800 | 3000 | 3 700 | 3 910 | 4434 | |
| висота | 3550 | 3500 | 4 500 | 3 758 | 4 340 | |
| Маса, т | 13,9 | 15,0 | 40,2 | 36,12 | 70,0 | |
Сушильні барабани працюють на твердому, газоподібному і Рідкому паливі. Топки сушильних барабанів виконують виносними.
Приготування шамота
Паралельно з основними процесами виробництва виробів для облицьовування фасадів на заводі виготовляють шамот. Глину з складу подають в каменевидільні вальці і потім в змішувач, де вона зволожується і (перемішується до 15— 16% вогкості, а потім поступає на брикетування.
Мал. 18. Пресс-вальці: 1 — станина, 2, 4— формуючі валяння з сферичними поглибленнями, 3 — завантажувальна воронка
На деяких заводах брикети формують на стрічкових пресах з пластичної глиняної маси з мінімальною вогкістю, при якій забезпечується їх формуємість. Такі брикети виготовляють (у формі прямокутного паралелепіпеда масою 7—12 кг.
Останніми роками для брикетування глини використовують пресс-вальці (мал. 18). Вони складаються з двох однакових що обертаються назустріч один одному валів 2 я 4. На зовнішній стороні валів є сферичні поглиблення діаметром 85—ПО мм Ці валяння встановлені таким чином, що при їх обертанні отвору сполучаються і падаюча в них глина перетворюється на брикет у формі сплюснутої кулі. Міцність спресованого брикета — 5—7 кГ/см2, маса — 0,7—1 кг.
Технічна характеристика пресс-вальців
-
Продуктивність, т/ч........................ 26
-
Розмір брикетів, мм.............................. 64X80
-
Ширина валів, мм . ...................... 440
-
Діаметр валів, мм................................ . 850
-
Кількість осередків у валянні, шт. ......... 120
-
Кутова швидкість валів, об/мин .............. 6,6
-
Потужність електродвигуна, квт ... 20
-
Габаритні розміри, мм:
-
довжина ....................... 3545
-
ширина ....................... 2533
-
висота ...................... 1610
-
Маса, т ....................... 7,9
Брикети, що відпресували, діаметром 100—120 мм потрапляють в очисний барабан (біляче колесо) діаметром 900 мм, що обертається із швидкістю 60 об/мин. Тут щільні брикети очищаються від заусенців, а слабі розбиваються і повертаються на повторне брикетування.
Щільні обчищені брикети поступають в шахтну або обертається піч для випалення.
Шахтні печі для шамота
Шахтні печі для шамота конструкції інституту Гипростройматеріали (мал. 19) мають елліпсовидний перетин. Вони викладені з вогнетривкої цеглини, а для додання печі міцності навкруги неї робиться металічний каркас. Щоб попередити підсос зовнішнього повітря через кладку печі, її укладають в металевий кожух.
Шахтні печі працюють на генераторному або природному газі. Газ підводиться в зону горіння через бічні вікна, розташовані по периметру печі. У верхній частині печі встановлені додаткові пальники, які забезпечують той, що підсушив і виключають злипання брикетів.

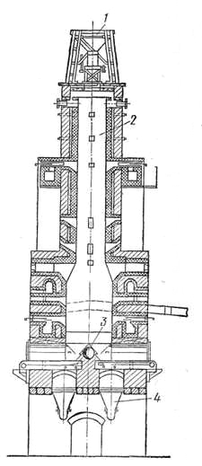

Мал. 19. Шахтна піч: 1 — завантажувальний пристрій, 2 — шахта. 5 патрубок для відсмоктування димових газів, 4 — механізм вивантаження
Завантажують брикети в шахтну піч завантажувальним пристроєм 1, яке обладнане шлюзовим затвором. Затвор запобігає підсосу повітря в піч. При підйомі верхнього затвора брикети з верхнього бункера опускаються в нижній тічку і звідси в шахту 2 печі. Відсмоктування димових газів здійснюють через патрубок 3.
Вивантажують обпалений шамот автоматичним вивантажником 4 системи Антонова. Вивантажник є установкою, що складається з трьох пар ступенеобразних кареток, що приводяться в поворотно-поступальний рух за допомогою кривошипних механізмів і системи передачі від електродвигуна. У міру вивантаження обпаленого шамота завантажені брикети поступово опускаються вниз, проходячи послідовно зони підсушила, підігріву, випалення і охолоджування. Продуктивність шахтних печей 60—70 т/сутки.
Печі для випалення шамота, що обертаються, працюють таким чином. Глина з складу подається в глинорізку (стругач) і звідси по транспортерній стрічці поступає через тічку в піч, що обертається. Просуваючись по печі, глина піддається випаленню при температурі, близькій до спеканию. Обпалена глина з печі подається в холодильник, в якому охолоджується до температури 150—180° С. Затем шамот поступає на пластинчатий транспортер, що подає його у вертикальний елеватор, і далі по тічці прямує у витратний бункер або склад.
