двухзеркальная антенна

по схеме кассергена

ПОЯСНИТЕЛЬНАЯ ЗАПИСКА

КУРСОВОй ПРОЕКТ

по курсу: Устройства СВЧ и Антенны

201600 000000 013 ПЗ

Зачётная книжка №: 09832013

Студент: Аникин К. С. 21.06.19

^{подпись дата}

Руководитель: Наймушин М. П.

^{подпись}

^дата

ЕКАТЕРИНБУРГ

2001годсодержание

введение 1

1. исходные данные и задание на проектирование 2

2. Расчёт основных конструктивных элементов антенны и линии передачи 3

2.1. расчёт размера рефлекторов, фокусных расстояний, угловых размеров. 3

2.2. расчёт размеров облучателя. 6

2.3. выбор типа линии передачи и расчёт её параметров. 9

3. электрические характеристики антенны. 13

3.1. диаграмма направленности облучателя. 13

3.2. поле в раскрыве рефлекторов. 15

3.3 диаграмма направленности и коэффициент усиления всей антенны. 16

4. конструкция антенны. 17

заключение. 18

библиографический список. 19

приложение 1. (Д.Н. облучателя). 20

приложение 2. (Распределение поля в раскрыве). 21

приложение 3. (Д.Н. всей антенны). 22

приложение 4. (Конструкция облучателя). 23

приложение 5. (Общий вид антенны). 24

приложение 6. (Профили сечения зеркал). 25

1. введение

Зеркальные антенны являются наиболее распространёнными остронаправленными антеннами. Их широкое применение в самых разнообразных радиосистемах объясняется простотой конструкции, возможностью получения разнообразных видов Д.Н., высоким КПД, малой шумовой температурой, хорошими диапазонными свойствами и т.д. В радиолокационных применениях зеркальные антенны позволяют легко получить равносигнальную зону, допускают одновременное формирование нескольких Д.Н. общим зеркалом (в том числе суммарных и разностных). Некоторые типы зеркальных антенн могут обеспечивать достаточно быстрое качание луча в значительном угловом секторе. Зеркальные антенны являются наиболее распространённым типом антенн в космической связи и радиоастрономии, и именно с помощью зеркальных антенн удаётся создавать гигантские антенные сооружения с эффективной поверхностью раскрыва, измеряемой тысячами квадратных метров.

Двухзеркальня антенна по схеме Кассегрена представляет собой систему состоящую из двух отражающих поверхностей – софокусных параболоида и гиперболоида – и облучателя, установленного во втором фокусе гиперболоида. Все расстояния по ломанной линии от фокуса до раскрыва одинаковы, что обеспечивает синфазность поля в раскрыве. Двухзеркальная антенна является более компактной, чем однозеркальная, и обеспечивает более равномерное распределение возбуждения по раскрыву, а также является более помехозащищённой, даёт возможность укоротить тракт СВЧ, и разместить основную часть конструкции облучателя за зеркалом, что особенно удобно в моноимпульсных радиолокаторах. При оптимизации размеров облучателя и малого зеркала удаётся получить КИП (0,600,65). Недостаток системы – затенение раскрыва малым её зеркалом, а также обратная реакция малого зеркала на облучатель.

Принцип работы двухзеркальной антенны по схеме Кассегрена состоит в том, что электромагнитное поле от облучателя, отражаясь от второго зеркала (гиперболоида) попадает на поверхность первого зеркала (параболоида), аотражённое о него, наконец, излучается в пространство причём вид излучаемого в простанство поля совпадает с полем излучаемым плоской синфазной поверхностью.

1. исходные данные и задание на проектирование

Выбрать и расчитать:

• Параметры облучателя;

• Основные геометрические размеры зеркал;

• Распределение поля в раскрыве;

• Диаграммы направленности в вертикальной и горизонтальной плоскостях;

• Линию передачи;

• Коэффициент усиления и эффективность антенны;

• Профили сечения зеркал.

Вычертить:

• Конструкцию облучателя;

• Общий вид антенны;

• Профили сечения зеркал.

Расчётный вариант №42.

В данном варианте при расчётах необходимо учесть и придерживаться следующих исходных данных:

• Частота F, ГГц. 11

• Ширина диаграммы направленности по уровню –3дБ (град.) 1,5

• Уровень боковых лепестков в дБ. -23

• Мощность передатчика в импульсе P_И, кВт. 80

• Коэффициент усиления ‑‑

• Тип облучателя: диэлектрическая антенна.

1. Расчёт основных конструктивных элементов антенны и линии передачи

1. расчёт размера рефлекторов, фокусных расстояний, угловых размеров.

Перед началом расчётов основных конструктивных параметров зеркал двух зеркальной антенны по схеме Кассегрена рассмотрим рисунок 2.1., на котором показаны основные параметры зеркал.

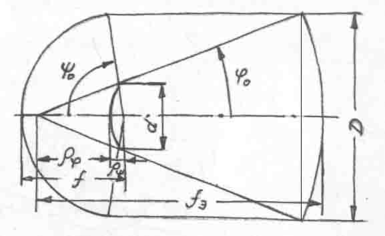

Рис. 2.1. Эквивалентный параболоид.

На рисунке 2.1.: e – эксцентриситет гиперболического зеркала; ₀ – угол раскрыва большого зеркала (или параболоида); ₀ – угол зрения на малое зеркало (или угол раскрыва эквивалентного параболоида); f – фокусное расстояние большого зеркала (или параболоида); f_Э – фокусное расстояние эквивалентного параболоида; ‑ расстояние до второго фокуса гиперболоида; ‑ расстояние до первого фокуса гиперболоида; D – диаметр раскрыва большого зеркала (или параболоида); d – диаметр раскрыва малого зеркала (или гиперболоида).

Эксцентриситет гиперболического зеркала определяется соотношением:

(2.1.) И поскольку для нашей антенны выбраны ₀ =15, а _{0 0}=90, то значение эксценнтриситета e=1,303.

С учётом того, что нам заданы: ширина диаграммы направленности по уровню (–3дБ), т.е. _‑3дБ =1,5 и уровень боковых лепестков =-23 дБ и с учётом расчётных соотношений для круглого раскрыва, которые предоставлены в [1] (таблица 3.2, с. 26), рассчитаем диаметр большого зеркала D воспользовавшись соотношением:

(2.2.) ‑ где _{с в} длина волны в свободном пространстве.

(2.3.) ‑ где С – скорость света 310⁸ м/с, а F – заданная рабочая частота антенны 11 ГГц.

Таким образом, получаем расчётное значение диаметра раскрыва большого зеркала:

D=1290,023мм.

Используя соотношение, связывающее диаметр раскрыва большого зеркала D, угол раскрыва большого зеркала ₀ и фокусное расстояние большого зеркала f , описанное в [1] на с. 23, найдём фокусное расстояние большого зеркала по формуле:

(2.4.)

Воспользовавшись соотношениями 3.16 на с. 30 в [1] рассчитаем f_Э по формуле:

(2.5.)

Используя соотношение 3.17 (тот же источник, и та же страница) произведём расчёт по формуле:

(2.6.)

Используя соотношения 3.18 и 3.19 из [1] с 31 найдём и по формулам:

36,85мм. (2.7.)

280,042мм. (2.8.)

Профиль сечения зеркал z(x) определяется для большого зеркала из уравнения параболоида вращения в прямоугольной системе координат (x, y, z), имеющего вид:

(2.9.)

а для малого зеркала из уравнения гиперболоида вращения:

(2.10.)

Здесь: ; ; c=ae

Размеры теоретически рассчитанных профилей сечения зеркал незначительно отличается от рассчитанных по программе (смотрите приложение 6), поскольку для обеспечения заданной пришлось уменьшить теоретически рассчитанное по (2.4) фокусное расстояние f до 290мм., воспользовавшись при этом методическими указаниями из [1] с. 44, в которых говорится о том, что если расчётная ширина главного лепестка или коэффициента усиления антенны отличается от заданных значений на (10 ‑ 20)%, то можно произвести коррекцию зеркал, умножая все их линейные размеры на отношение:

_{ПОЛУЧЕННОЕ}/ _{ЗАДАННОЕ}

При этом, размеры облучателя и угловые размеры зеркальной системы остаются неизменными и сохраняется функция распределения поля и уровень боковых лепестков.

1. расчёт размеров облучателя.

В нашем случае в качестве облучателя в двухзеркальной антенне по схеме Кассегрена используется диэлектрическая стержневая антенна (вид антенн бегущей волны). Как и все антенны бегущеи волны стержневая диэлектрическая антенна реализует режим осевого излучения и выполняется на осное замедляющей системы, способной поддерживать поверхностные волны. Диэлектрические стержневые антенн применяются на частотах от 2ГГц и выше и представляют собой диэлектрические стержни (иногда трубки ) круглого или прямоугольного поперечного сечения длиной L (смотрите рис. 2.2.) длиной несколько длин волн, возбуждаемые отрезком круглого или прямоугольного металлического волновода. В диэлектрическом стержне используется низшая гибридная замедленная электромагнитная волна HE₁₁ (смотрите рис. 2.3.). Наибольшее распространение получили диэлектрические антенны со стержнем круглого сечения, вставленным в круглый волновод.

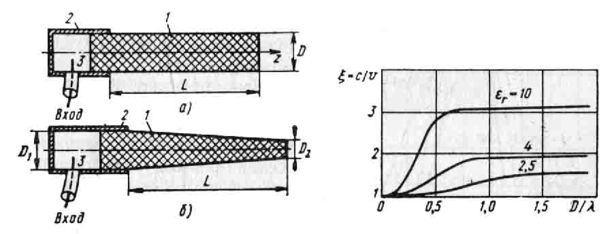

Рис. 2.2. Диэлектрические стержневые антенны.

На рисунке 2.2.: а) цилиндрическая; б) коническая; D₁=d_MAX; D₂=d_MIN; 1 – цилиндрический стержень (или трубка); 2 ‑ конец круглого волновода.

На частотах менее 3 ГГц круглый волновод обычно возбуждается от коаксиального кабеля (при этом диэлектрическая антенна – цилиндрический стержень), а на частотах выше 3 ГГц чаще используется волноводное возбуждение с плавным переходом от прямоугольного волновода к круглому (при этом диэлектрическая антенна – конический стержень).

В нашем случае рабочая частота 11 ГГц, поэтому в качестве облучателя зеркальной антенны будем использовать диэлектрическую стержневую антенну конической формы. Кроме того, диэлектрические стержни формы выбираются конической формы для уменьшения отражения поля от конца диэлектрической антенны и снижения уровня боковых лепестков (в волноводе коническая часть стержня, не учитывающаяся при расчёте длины диэлектрической антенны L и равная 1,5В, где В ‑ длина волны в волноводе, так же используется для уменьшения отражения поля от конца диэлектрического стержня большего диаметра поперечного сечения). Материал конического диэлектрического стержня выберем фторопласт с относительной диэлектрической проницаемостью r=2. Расчитаем размеры данного облучателя.

Диэлектрическая антенна, как антенна бегущей волны имеет максимальный коэффициент направленного действия КНД (см. [1] с. 9):

=6,971 (2.11.)

Для эффективного возбуждения стержня его начальный диаметр должен быть в соответствие с соотношением из [1] на с. 10 приблизительно равен:

=15,38 мм. (2.12.)

Фазовая скорость волны в конце стержня должна соответствовать фазовой скорости волны в свободном пространстве и в соответствие с выражением из [1] на с. 10 диаметр конца диэлектрического стержня обращённого во внешнее пространство определяется по формуле:
