=9,72 мм. (2.13.)

Поскольку диаметр сечения диэлектрического стержня переменный то необходимые значения L, и d расчитываются исходя из предположения, что _ОПТ определяется средним значением диаметра стержня:

=12,55 мм. (2.14.)

На основе рассчитанного среднего диаметра d_СР диэлектрического стержня выберем оптимальный коэффициент замедления фазовой скорости волны в стержне (близкий к 1) из рис. 1.6 в [1] на с. 9 (из рисунка видно, что величина замедления зависит от диаметра и материала стержня) _ОПТ0,95, т.е. используя соотношение 1.7 из [1] можем расчитать длину диэлектрического стержня по формуле:

=258,91 мм. (2.15.)

Для того, чтобы в стержне не возбуждались высшие типы волн искажающие диаграмму направленности диэлектрической стержневой антенны, необходимо выполнять соотношение:

(2.16)

У нас это соотношение выполняется т.к. d= 12,55 мм. 33,25 мм.

Рис. 2.3. Структура поля гибридной волны HE₁₁.

1. выбор типа линии передачи и расчёт её параметров.

В качестве линии передачи выберем прямоугольный волновод с размерами а и b (а-широкая стенка волновода, b-узкая стенка волновода), который вместе с плавным переходом от волновода прямоугольного сечения к круглому и диэлектрической конической стержневой антенной (облучателем) образует линию питания антенны.

В прямоугольном волноводе могут распостраняться волны электрических (E_mn, m,n=l,2,3,...) и магнитных (Н_mn , m,n=l,2,3...) типов. Электромагнитная волна типа E_mn (H_mn) распостраняется по волноводу, если выполняется условие:

(2.17.) для частоты.

(2.18.) для длины волны

Где:

(2.19.) ‑ критическая частота волны типа E_mn (H_mn)

(2.20.) ‑ критическая длина волны типа E_mn (H_mn)

m, n ‑ индексы, показывающие число вариаций (полуволн) компонентов поля соответственно вдоль осей X и Y.

Волну, обладающую в волноводе заданных размеров а и b наименьшей критической частотой, называют основной волной. Все остальные волны называются волнами высших типов. Из формул (2.19.), (2.20.) следует, что при a>b основной волной будет волна Н₁₀.

На рисунке 2.4. изображено распределение поля основной волны Н₁₀ в прямоугольном волноводе.

Р ис. 2.4. прямоугольный волновод.

Рис. 2.4. Структура поля основной волны Н₁₀ в прямоугольном волноводе (———— линии электрического поля; — — — линии магнитного поля).

Исходя из мощности передатчика в импульсе и частоты генератора линии питания, из таблицы 7.7 [5] с. 186 выберем волновод R-120 со следующими параметрами:

• Номинальные размеры:

а=19,03 мм., b=9,525 мм.;

• Критическая частота волны Н₁₀, f_KP= 7,869 ГГц;

• Рабочий диапазон частот 1,25f_KP…1,9f_KP, для волны Н₁₀=9,84...15,0 ГГц;

• Номинальная рабочая частота 1,5f_KP =11,8 ГГц;

• Теоретическое затухание меди на 1,5f_KP ‑ =0,133 дБ/м;

• Пробивная мощность Р_ПР =0,201 МВт;

• Номинальная толщина стенки S=1,27 мм.;

• Погонная масса трубы m =0,72 кг.

Для основной волны Н₁₀:

мм. (2.21.)

мм.(2.22.)

Следующей по критической частоте в выбранном прямоугольном волноводе будет волна Н₂₀ с ( ). (2.23.)

Диапазон частот, при которых в волноводе может распространяться только основная волна Н₁₀, задается неравенством:

(2.24.)

7,877<f<15,754 ГГц.

Следовательно, в выбранном волноводе в одномодовом режиме на заданной частоте 11 ГГц будет распространяется с волна Н₁₀, а другие типы волн на данной частоте в прямоугольном волноводе распространяться не будут.

Возбуждение волны Н₁₁ в круглом волноводе возможно с помощью плавного перехода с постепенной деформацией поперечного сечения от прямоугольного волновода к круглому. Для того, что бы влияние отражения было незначительным, длину такого перехода берут 2_СВ.

Теперь необходимо выбрать круглый волновод для того чтобы питать облучатель.

Рассчитанный ранее конец стержня конической диэлектрической антенны с наибольшим диаметром поперечного сечения 15,38 мм. и будет приблизительно определять диаметр поперечного сечения круглого волновода.

Выбираем круглый волновод из таблицы 7.14 [5] на с. 193 С‑120 который имеет следующие конструктивные и электрические параметры:

• Критическая частота ГГц колебаний вида:

H₁₁: ‑ 10,0;

Е₀₁: ‑ 13,1;

H₂₁: ‑ 16,7;

H₀₁: ‑ 20,9;

• Внутренний диаметр в мм.:

Номинал – 17,475;

Допуск – 0,017;

• Номинальная толщина стенок в мм. – 1,27.

• Частота в ГГц – 12,07;

• Затухание колебаний вида H₁₁ в дБ/м:

Теоретически рассчитанное – 0,1524;

• Затухание колебаний вида H₁₁ в дБ/м максимальное значение отсутствует в таблице.

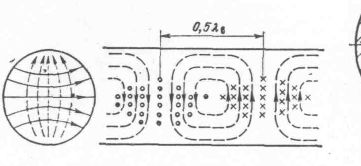

Структура поля волны H₁₁ в круглом волноводе имеет вид такой же как на рис. 2.5.

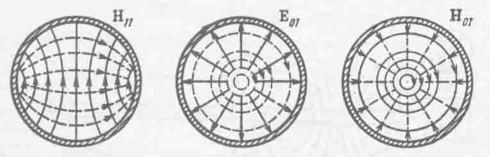

Рис. 2.5.Структура поля H₁₁ в круглом волноводе

Рис. 2.5. Структура поля H₁₁ в круглом волноводе:(———— линии элек-трического поля; — — — линии магнитного поля.

Электромагнитная волна типа E_mn (H_mn) распостраняется по волноводу, если ыполняется условие (2.18.).

Критическая длина волны для волн типа H_mn определяется из соотношения:

(2.25.)

где ‑ _{m n} – «n »-ый корень производной функции Бесселя «m»-го –порядка.

Для волн типа E_mn:

(2.26.)

где ‑_mn – «n »-ый корень функции Бесселя «m »-го порядка.

Расчитаем критические длины волн для волн, которые могут распостраняться на частоте 11 ГГц в выбранном круглом волноводе.

Для основной волны H₁₁:

29,298 мм.

Для волны E₀₁

22,88 мм.

Для волны H₂₁:

17,95 мм.

Для волны H₀₁:

14,34 мм.

Волны E₀₁, H₂₁, H₀₁, на зданной частоте распосграняться не будут, так как не выполняется условие (2.18).

Примерный вид конструкции спользуемого для согласования плавного перехода от прямоугольного волновода к круглому изображён на рис. 2.6. и в приложении 4.

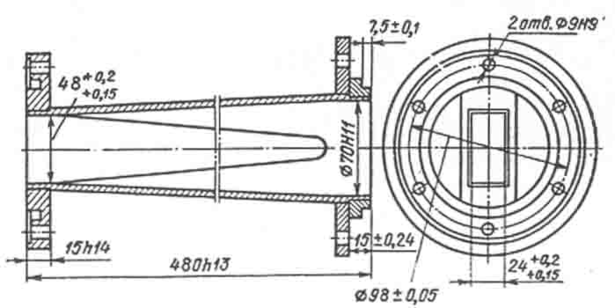

Рис. 2.6. Конструкция плавного перехода с прямоугольного волновода с сечением 4824 мм. на круглый диаметром 70 мм.

1. электрические характеристики антенны.

1. диаграмма направленности облучателя.

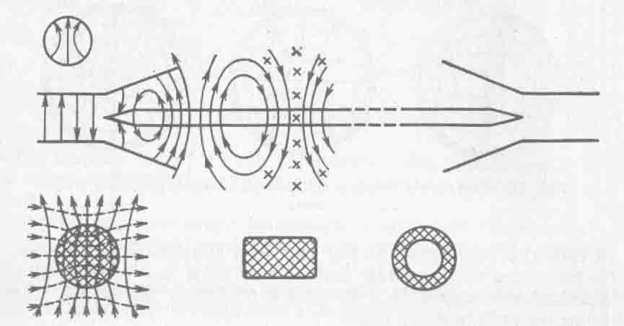

Как было определено ранее, в качестве облучателя зеркальной антенны был выбран конический диэлектрический стержень (он изображён на рис. 2.4., причём в центре осей координат расположен фазовый центр диэлектрической антенны и второй фокус гиперболоида (или малого зеркала), а также угол = ₀, где ₀ – угол зрения на край малого рефлектора).

рис. 2.4.

Диаграмма направленности диэлектрической антенны изображённой на рис. 2.4. может быть рассчитана по приближённой формуле:

(2.27.)

Где угол отсчитывается от оси диэлектрического стержня, а также:

‑ в плоскости (2.28.)

‑ в плоскости (2.29.)

Ширину главного лепестка диаграммы направленности по уровню половинной мощности приближённо можно рассчитать по формуле:

= 22,72 (2.30.)

Расчётные формулы взяты из [1] на с. 10

Диаграмма направленности диэлектрической антенны должна получиться такой, чтобы нули главного лепестка приходились на такой угол , что нулевое излучение диэлектрической антенны приходилось на края гиперболоида.

Рассчитанная диаграмма направленности изображена в приложении 1.

1. поле в раскрыве рефлекторов.

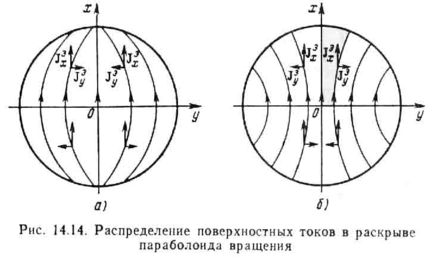

Наиболее просто направленные свойства параболической антенны рассчитываются так называемым апертурным методом, т.е. по полю в её раскрыве.

При установке в фокусе главного рефлектора облучателя с диаграммой направленности F_ОБЛ (,) в раскрыве зеркала наводится синфазное поле с амплитудным распределением и это амплитудное распределение поля можно рассчитать воспользовавшись формулой из [1] на с. 23, которая учитывает, что облучателем параболоида является гиперболоид:

(2.31.)

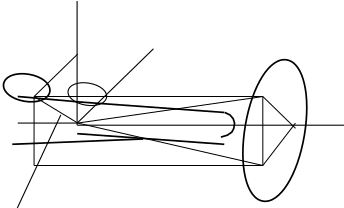

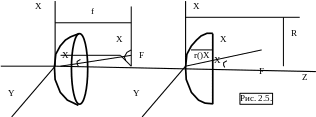

При этом координаты точек раскрыва x_p, y_p, f_p, _p связаны с углами и соотношениями, обусловленными геометрией задачи (смотрите рис. 2.5.):

(2.32.)

(2.33.)

(2.34.)

(2.35.)

Р ассчитанное по этим формулам амплитудное распределение поля в раскрыве рефлекторов изображено в приложении 2.

1. диаграмма направленности и коэффициент усиления всей антенны.

По известному полю в раскрыве рефлекторов рассчитывается F(, ) по формуле:

(3.1.)

Где:

(3.2.);

S ‑ поверхность раскрыва;

S_T – площадь проекции на раскрыв затеняющих элементов.

Коэффициент усиления антенны с учётом апертурного коэффициента исполизования а (или КИП), обусловленного амплитудной неравномерностью поля в раскрыве, и коэффициента перехвата мощности облучателя зеркалом _п рассчитывается по формуле:

(3.3.)

Где:

(3.4.)

Общая эффективность антенны _а=_ап определяется из соотношения:

(3.5.)

Все расчётные соотношения взяты из [1] на с. 23-24.

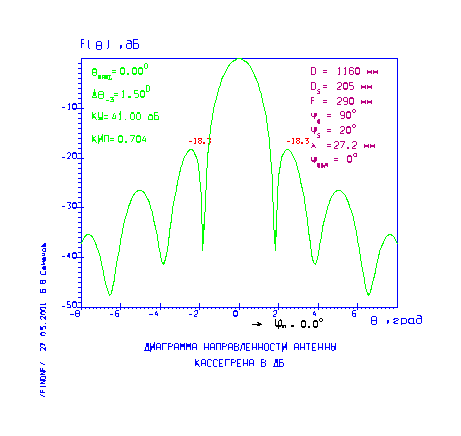

Рассчитанная диаграмма направленности всей антенны по схеме Кассегрена вместе с параметрами изображена в приложении 3.

1. конструкция антенны.

С учетом рисунка 4.1. и 4.2., а также рассчитанных ранее размеров рефлекторов в соответствующем пункте 2 предлагается, конструкция антенны (смотрите приложение 5) позволяющая реализовать данную антенну.

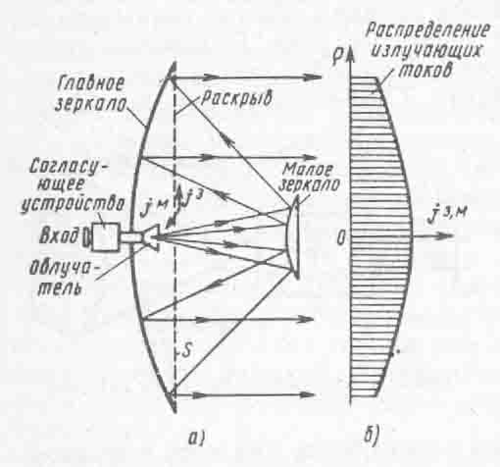

Рис. 4.1. Двухзеркальная параболическая антенна по схеме Кассегрена.

а – схема и ход лучей; б – распределение излучающих токов по радиусу.

1. заключение.

В ходе курсового работы была спроектирована двухзеркальная параболическая антенна по схеме Кассегрена и произведены основные расчеты параметров, характеризующих работу антенны, построены диаграммы направленности всей антенны и облучателя, т.е. стержневой конической диэлектрической антенны.

В процессе проектирования удалось реализовать антенно-фидерное устройство удовлетворяющее исходным данным курсового проекта, а именно обеспечить работу двухзеркальной антенны по схеме Кассегрена на частоте 11 ГГц с шириной ДН по уровню –3 дБ в 1,5 градуса с уровнем боковых лепестков не более –18,3 дБ, коэффициентом усиления 41 дБ и коэффициентом использования поверхности КИП равным 0,704. Все основные рассчитаные данные имеются на рисунке в приложении 6.

Было выяснено, что:

• Ширина диаграммы направленности синфазного раскрыва обратно пропорциональна размеру раскрыва, выраженного в длинах волн, а также зависит от его формы и распределения поля на нём;

• Чем сильнее спадает поле в раскрыве к его краям, тем при тех же размерах антенны больше ширина главного лепестка и ниже уровень боковых лепестков;

• Затенение раскрыва зеркала облучателем, или другими элементами антенны может значительно повысить уровень боковых лепестков по сравнению с незатенённым раскрывом;

• Фазовый центр облучателя должен совпадать со вторым фокусом гиперболоида и незначительные сдвиги или изменение размеров облучателя сильно влияют на диаграмму направленности и распределение поля в раскрыве главного рефлектора антенны;

• В качестве облучателей параболической антенны по схеме Кассегрена могут использоваться простые слабонаправленные облучатели: рупорные, вибраторные, спиральные, щелевые, полосковые.

• Форма диаграммы направленности облучателя должна соответствовать форме раскрыва главного зеркала. Необходимый спад интенсивности облучения к краям зеркала обусловлен двумя факторами: общей интенсивностью антенны и уровнем боковых лепестков (УБЛ).

Так же в ходе курсового проектирования был лучше изучен и закреплен материал курса СВЧ устройства и антенны и получен ценный практический опыт по расчёту основных параметров двухзеркальной антенны по схеме Кассегрена.

1. библиографический список.

Литература: [1], [2], [3], [4], [5].

1. «Проектирование антенных систем СВЧ: Методические указания и задания к курсовому проекту для студентов всех форм обучения радиотехнических специальностей». Составители: Наймушин М.П., Панченко Б.А., Шабунин С.Н.; Научный редактор проф., д – р. техн. наук Панченко Б.А. Екатеринбург: УГТУ – УПИ, 1993 год 48 с.

2. Драбкин А.Л., Зузенко В.Л., Кислов А.Г. «Антенно-фидерные устройства». Изд. Сов. радио, 1974. 536 стр.

3. Жук М.С., Молочков Ю.Б. «Проектирование антенно-фидерных устройств». М.: Энергия, 1996 год 648 с.

4. Сазонов Д.М. «Антенны и устройства СВЧ: Учебник для радиотехнических специальных вузов». М.: Высш. шк., 1988. ‑ 432 с.: ил. ISBN 5‑06‑001149‑6.

5. «Справочник конструктора РЭА: Компоненты, механизмы, надёжность». Барканов Н.А., Бердычевский Б.Е., Верхопятницкий П.Д. и др.; Под. ред. Варламова Р.Г. – М.: Радио и связь, 1985 – 384 с., ил. Впер.: 2р. 40000 экз.

1. Угол разворота 0

   Угол разворота 90

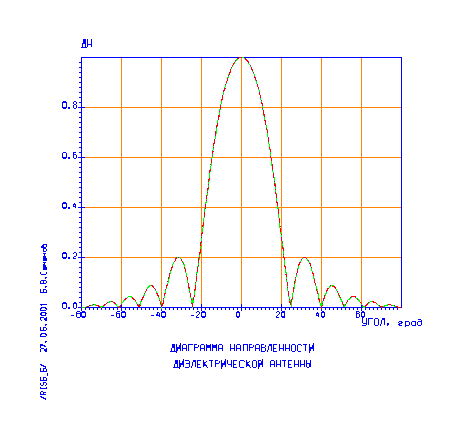

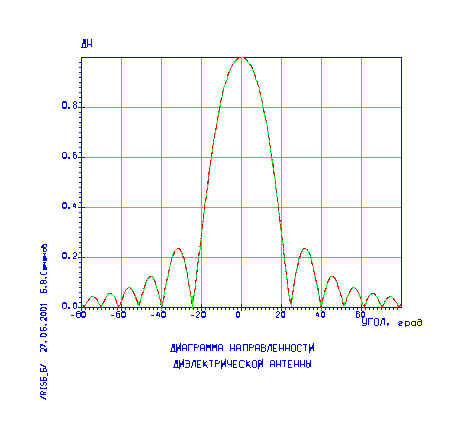

   приложение 1. (Д.Н. облучателя).

1. Угол разворота 0

   Угол разворота 90

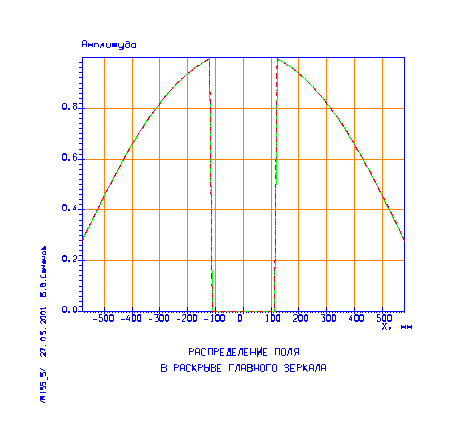

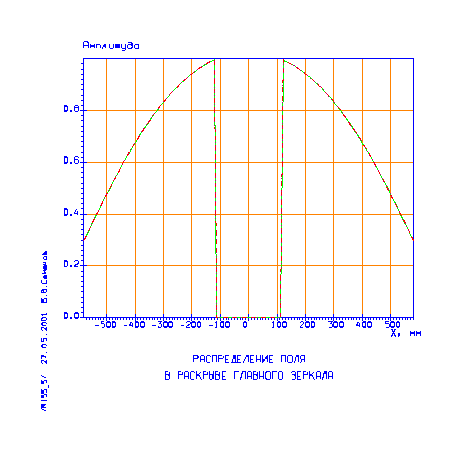

   приложение 2. (Распределение поля в раскрыве).

1. Угол разворота 90

   Угол разворота 0

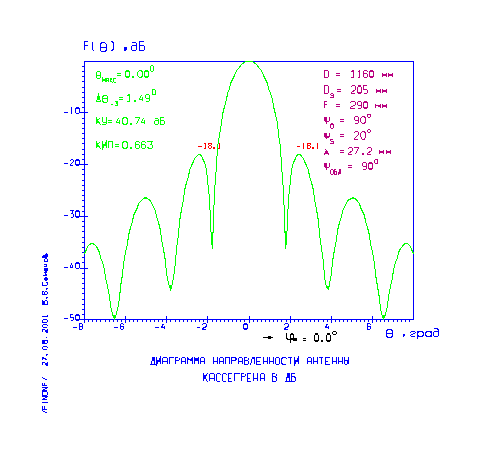

   приложение 3. (Д.Н. всей антенны).

1. приложение 4. (Конструкция облучателя).

1. приложение 5. (Общий вид антенны).

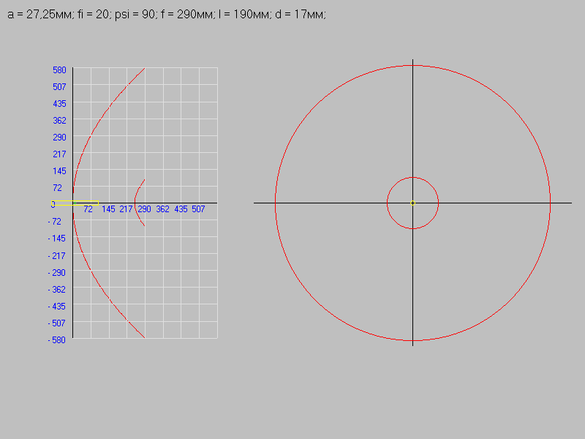

1. приложение 6. (Профили сечения зеркал).
