Министерство образования Российской Федерации

Северокавказский Государственный Технический Университет

Кафедра электроники и микроэлектроники

Курсовая работа

По дисциплине :

Выполнил: студент курса

группы УПЭ-991

Козидубов Е. Н.

Принял: Якушев В.М.

Ставрополь 2001

ТЕХНИЧЕСКОЕ ЗАДАНИЕ

На выполнение курсовой работы по тему "Разработка одноплатного микроконтроллера"

Микропроцессор …………………………………………… к 1810 вм 88

Заданный объем РПЗУ (кбайт) ……………………………………….. 64

Заданный объем ОЗУ (кбайт) ……………………………………….. 8

Паралельный порт ввода\вывода …………………………………… ВВ55

Включение порта ввода\вывода как ………………. внешнее устройство

Режим работы максимальный

Содержание

Введение ____________________________________________________

1. Разработка структурной схемы микроконтроллера _______________

1. Краткое описание микропроцессорной системы _________________

2. Описание структурной схемы микроконтроллера _________________

3. Предварительный выбор элементной базы _______________________

2. Разработка принципиальной схемы микроконтроллера ___________

2.1 Разработка процессорного модуля _____________________________

2.2 Организация памяти микроконтроллера ________________________

2.3 Организация параллельного порта ввода/вывода _________________

2.4 Разработка схемы дешифратора адреса памяти __________________

Заключение____________________________________________________

Список литературы _____________________________________________

вВЕДЕНИЕ

В данной работе будет рассмотрен один из вариантов построения микроконтроллера на основе микропроцессора 8088. С целью закркпления знаний пиобретенных на лекциях и приобретения навыков разработки микропроцессорных систем

Разрабатываемое устройство является контроллером(блок местного управления) он необходим для управления устройствами ввода вывода информации, для первичной обработки информации.

Может применятся для запуска электрических двигателей, управления выпрямительными вентелями и их группами, электромеханическими переключателями, принимать и осушествлять первичную обработку данных от информационных датчиков.

В обшем такой контроллер может найти применение в различных областях науки и техники и даже в сфере развлечения, при совместном его использовании с персональными ЭВМ и без нее тоже.

1.Разработка структурной схемы микроконтроллера

1.1Краткое описание микропроцессорной системы

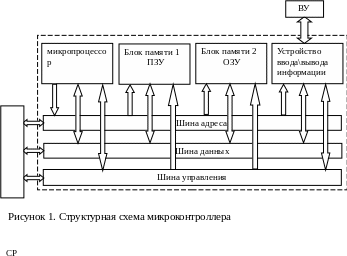

На рисунке 1. Приведина структурная схема полной микропроцессорной системы (микроконтроллер), содержащей сам микропроцессор, устроуства хранения информации блоки памяти и устройство связи системы с внешними участниками (УВВ-устройство ввода\вывода). Внешнее управление микро-ЭВМ становится возможным и при помоши системного разъема (СР) но по другим правилам в отличие от порта ввода\вывода, что расширяет возможности контроллера, с его помощью может осуществлятся связь с шинами базовой ЭВМ(например шины ISA,PCI, широко распространенных в настоящее время персональных компьютеров типа IBM).Также этот разъем может быть использован при отладке работы микропроцессорной системы в целом.

В системе присутствуют три шины (управления, адреса, данных), они представляют из себя проводные линии(проводники) соединяющие между собой составные части всей системы. Шины имеют разрядность (4,8-разрядная,16,32) т.е соответственно (4,8-проводников в линии,16,32 и.т.д).Разрядность шины может зависеть от производительности системы. Большое количество информации большая шина.

Шина данных – служет для передачи данных идуших из памяти или УВВ к процессору или из процессора в память т.е она двунаправленная.(8,16-разрядов)

Шина адреса - используется для указания адреса ячеек памяти или портов ввода\вывода, ее разрядность зависит в основном от необходимого размера памяти (8-разрядов 256 байт, 16-раз. 64кбайт, 20-разрядов 1мбайт, и т.д )

Шина управления – передает информацию УВВ или памяти о готовности микропроцессора выполнить пересылку данных. По управляющей шине передаются и сигналы которые позволяют УВВ или памяти обращатся к процессору с запросами. Разрядность этой шины зависит в основном от типа используемого процессора и количества его управляющих (используемых) сигналов.(не менее 5 - разрядов )

Из схемы видно что инициатором действий выполняемых системой является микропроцессор который вырабатывает сигналы управления и выдает их на шину управления. По ней они подаются на устройства памяти и УВВ, также процессором задается адрес выбранной ячейки памяти он подается на шину адреса и на адресные входы микросхем памяти, по шене данных информация идет в процессор или из него.

1. Описание структурной схемы микроконтроллера

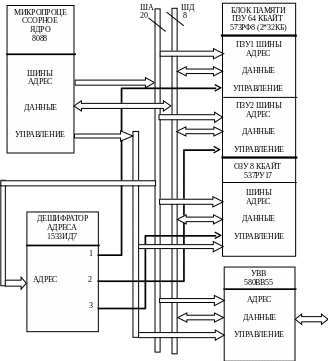

Рассмотрим работу микроконтроллера на основе схемы электрической структурной, показанной на рисунке 2.

Микроконтроллер состоит из следующих узлов:

• микропроцессорное ядро на основе 8088-го микропроцессора, схемы формирования сигналов управления(контроллер системной шины в максимальном режиме работы), внешнего тактового генератора,регистры шины адреса и буфера шины данных;

• памяти программ ПЗУ, объемом 64 Кбайта;

• ОЗУ, объемом 8 Кбайт ;

• дешифратор адреса;

• устройства ввода\вывода (параллельный интерфейс) ;

Схема формирования сигналов управления формирует 4 инвертированных сигнала IOWR ( внешнее устройство запись), IORD(внешнее устройство чтение),MEMR (память чтение), MEMW (память ..).В максимальном режиме (МР) работа процессора возможна только с системным контроллероим К1810ВГ88 (i8288) который формирует необходимые сигналы управления. Тактовый генератор вырабатывает синхронизирующие импульсы тактовой частоты, которые позволяют синхронизировать работу ЭВМ и остальных узлов микроконтроллера, например системный контроллер при работе процессора в МР или других микропроцессоров если система много-процессорная . Регистры адреса предназначены для фиксации старшей и младшей части адреса. Буфер шины данных выполняет усиление сигнала данных в двух правлениях

ОЗУ для временного хранения данных, основной программы расположенной в ПЗУ.

Порт ввода/вывода представляет собой двунаправленный буфер с тремя состояниями и предназначен для побайтного ввода, вывода или ввода/вывода информации.

Рисунок 2. Структурная схема микроконтроллера

Рисунок 2. Структурная схема.

1. Предварительный выбор элементной базы

Для создания схемы электрической принципиальной микроконтроллера в курсовом проекте используются интегральные микросхемы серий К1810, К1533, КР573, К537, КР580. Серия К1810 представлена микросхемой 1810ВМ88(I8088). Она представляет собой 16-битный процессор с 8-битовой шиной данных. Микропроцессоры 8088 и 8086 имеют одинаковую архитектуру различия состоят в изменении разрядности шины данных. Условно графическое обозначение (УГО) приведено на рисунке 3. Процесс выполнения любой команды в МП состоит из следующих этапов:

1 .Извлечение кода команды и операндов (если это требуется) из памяти.

2.Выполнение команды.

3.Запись результата (если это требует команда).

Как правило, эти этапы выполняются последовательно, что приводит к временной недогрузки магистралей микро ЭВМ. В МП процес выполнения, состоящий из техже этапов, выполняется в двух раздельных процессорных блоках EU и BUI и может идти паралельно. В функции блока BUI входит извлечение из памяти кода команды и их операндов, а в функции блока EU непосредственное выполнение команд. За счет паралельной работы блоков возрастает быстродействие МП БИС и магистрали микро ЭВМ используются более эффективно.

Структурная схема приведина на рисунке 4. Блок выполнения команд имеет 16-разрядный АЛУ с регистром состояний и флагом управления, а также регистры общего назначения. Все регистры и внутренние магистрали блока 16-разрядные. Блок не имеет связи с внешними магистралями. На АЛУ поступают коды команд из конвейера команд расположенного в BIU. Если в результате дешифрации кода команды в АЛУ необходимо получение одного или нескольких операндов по внешним магистралям МП БИС , то EU запрашивает BIU на получение и размещение необходимых данных в BIU. Несмотря на то что все адреса с которыми оперирует EU, 16-разрядные, BIU преобразует их так, чтобы иметь возможность адресоваться ко всему возможному адресному пространству (1 Мбайт) микропроцессорной ссистемы.

Б лок сопряжения с магистралями BIU производит все пересылки данных и кодов для EU. Пересылка между МП БИС и памятью или внешними устройствами осуществляется по требованию EU. В то время как EU занят выполнением команд, блок BIU получает последующие в программе коды команд из памяти и сохраняет их в конвеере команд. Конвеер может содержать до шести (8086) и до четырех (8088) кодов команд и выдовать их в EU по мере необходимости без загрузки внешних магистралей. Коды команд подаются в EU последовательно, так как они записаны в программе. Если EU выполняет команду передачи управления, в другое место программы, то BIU очишает конвейер команд, получает код команды из нового адреса, передает его в BIU и начинает заполнять конвейер заново Если EU требует обрашения к памяти или внешнему устройству, то BIU приостанавливает процесс получения команд в конвейер и организует необходимый цикл обмена данными.

Назначение выводов в максимальном режиме работы 1810ВМ88:

Таблица 1.

Микропроцессор выпускается в 40-выводном корпусе

Сигналы микропроцессора S1 S2 S3 выдают информацию о типе цикла шины микропроцессора . сигналы состояния подаются на контролер шины, который дешифрирует их и формирует расширенный набор управляющих сигналов. (см.таблицу)

QS0 QS1 Сигнал идентефицирующий состояние внутренней четырех байтовой очереди команд микропроцессора , действует в течении такта синхронизации после выполнения операции над очередью.

Работа микропроцессора 8088 в максимальном режиме во многом аналогична работе в минимальном однако изменяется значение 8 управляющих сигналов также работа процессора невозможна без контроллера системной шины i8288 (К1810ВГ88). Условно графическое обозначение приведено на рисунке. Структурная схема приведена на рисунке
