РЕФЕРАТ

На тему: «Соединения деталей и узлов машин»

Проверил:

_________________ Иванов Л. П.

<>________________2008 г.

Выполнил: Кузнецов Н.П.

<>________________2008 г.

Оренбург 2008

Содержание

1 Общие сведения о соединениях 3

2 Клеммовые соединения 3

3 Клеевые соединения 4

4 Заклепочные соединения 5

5 Конические соединения 10

6 Клиновые соединения 12

7 Профильные соединения 14

8 Сварные соединения 15

9 Паяные соединения 19

10 Шлицевые соединения 21

11 Штифтовые соединения 25

12 Шпоночные соединения 27

13 Резьба 29

14 Соединения с натягом 34

Список использованной литературы 43

1. Общие сведения о соединениях

Общей тенденцией развития соединений является приближение их к целым деталям и удовлетворение условию равнопрочности с соединенными элементами. Иначе мате­риал соединяемых элементов не будет пол­ностью использован.

Соединения по признаку возможности разборки делят на неразъемные, ко­торые нельзя разобрать без разрушения или повреждения (заклепочные, сварные), и разъемные, позволяющие повторные сборку и разборку (резьбовые, клиновые, шлицевые и др.).

Неразъемные соединения осуществля­ются силами молекулярно-механического сцепления (сварные, паяные, клеевые) или механическими средствами (клепаные, со­единения с натягом, вальцованные).

Соединения элементов сосудов и трубо­проводов, содержащих жидкости или газы, должны удовлетворять условиям плотно­сти (герметичности). Для этого контакти­рующие поверхности механических соеди­нений должны быть сжаты давлением, существенно превышающим давление среды.

2. Клеммовые соединения

Клеммовыми называют фрикционные соединения деталей с соосными цилиндрическими посадочными поверхностями, в которых требуемое радиальное давление (натяг) и фиксация за счет сил трения создаются путем деформации изгиба ох­ватывающей детали затянутыми болтами (в соответстивии с рисунком 1).

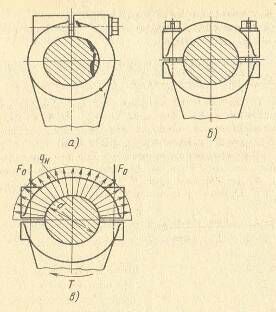

Рисунок 1 – Клеммовые соединения

Эти соединения применяют для пере­дачи вращающего момента и осевой силы между валами, осями и призма­тическими деталями (рычагами, щеками сборных коленчатых валов, частями уста­новочных колец и т. п.).

При проектировании соединения обычно требуется определить силу затяжки, обес­печивающую взаимную фиксацию деталей и передачу требуемого вращающего мо­мента, а также оценить прочность болта (болтов) и охватывающей детали (клем­мы).

В приближенном расчете можно принять, что контактные напряжения от затяжки равномерно распределены по по­верхности контакта (как в соединении с натягом). Тогда средние контактные на­пряжения qв связаны со сдвигающей нагрузкой Q соотношением

Если соединение имеет п болтов (в од­ном или двух рядах, см. рис. 5, б), затянутых силой Fо, то условие равновесия клеммы (рис. 5, в) имеет вид пFо=qld.

Учитывая равенство и последнее соотношение, получим

Диаметр резьбы болта для обеспечения такой силы затяжки

где [σP] – допускаемое напряжение для материалов болта.

Оценку прочности клеммы можно выполнить путем расчета методом конечных элементов или по теории колец.

3. Клеевые соединения

Клеевые соединения - это соединения неметаллическим веществом посредством поверхностного схватывания (адгезии) и внутренней межмолекулярной связи (ко­гезии) в клеящем слое.

Достоинствами этих соединений являют­ся: возможность соединения деталей из разнородных материалов, соединения тон­ких листов, пониженная концентрация на­пряжений и хорошее сопротивление уста­лости, возможность обеспечения герметич­ности, уменьшенная масса, возможность получения гладкой поверхности изделия.

Применяемые в машиностроении клеи подразделяют на термореактивные - эпо­ксидные, полиэфирные, фенолоформаль­дегидные, полиуретановые; термоплас­тичные на основе полиэтилена, поливенил­хлорида; эластомеры на основе каучуков. При нормальной температуре 18?20 °С предел прочности на сдвиг большинства клеев 10?20 МПа (предельные достигае­мые значения 30?50 МПа); при 200?250 °С снижается на 30?50 %.

Клеи на основе кремнийорганических соединений и неорганических полимеров (в частности, ВК2) обладают теплостой­костью до 700?1000 °С, но меньшей проч­ностью и повышенной хрупкостью.

Наряду с жидкими клеями применяют клеи в виде пленок, которые вкладывают между соединяемыми деталями, а потом нагревают и сжимают.

Основным недостатком клеевых соедине­ний является их слабая работа на неравно­мерный отрыв, что накладывает требова­ния на конструкцию соединений. Наиболее широко применяют соединения внахлестку, работающие на сдвиг. Стыковые соедине­ния для обеспечения прочности выполняют по косому срезу (на «ус») или предусмат­ривают накладки. При увеличении толщи­ны клеевого слоя прочность падает. Опти­мальная толщина слоя 0,05?0,15 мм.

Успешно применяют клей для повыше­ния прочности сопряжения зубчатых колес с валами и зубчатых венцов со ступицами. Клей начинают использо­вать при установке наружных колец под­шипников качения в корпус, для уплотне­ния и стопорения резьбовых соединений, для присоединения пластинок режущего инструмента.

Для особопрочных соединений, испы­тывающих произвольную нагрузку, вклю­чая неравномерный отрыв, и вибрацион­ную нагрузку, применяют комбинирован­ные соединения, клеесварные и клеезакле­почные, клеерезьбовые.

Комбинированные соединения обеспе­чивают равнопрочность с целыми листа­ми и широко применяются в ответствен­ных машинах (в частности, в тяжелых самолетах соединяемые поверхности по несколько сот квадратных метров).

Клеесварные соединения выполняют обычно в виде сочетания клеевых и то­чечных сварных швов. Толстые листы соединяют двухрядными швами с шахмат­ным расположением точек. Точечную сварку преимущественно производят по жидкому (эпоксидному) клею.

Клеезаклепочные соединения еще прочнее клеесварных. Их обычно выпол­няют по незатвержденному (фенольному БФ-1, БФ-2 и др.) клею, что исключает необходимость сдавливания соединяемых листов при склеивании.

Успешно применяют клееболтовые со­единения.

Рассеяние энергии в клеевых соедине­ниях на 20?30 % больше, чем в обычных фрикционных.

4. Заклепочные соединения

Заклепка (в соответстивии с рисунком 2) представляет со­бой стержень круглого сечения с головка­ми на концах, одну из которых, называе­мую закладной, выполняют на заготовке заранее, а вторую, называемую замыкаю­щей, формируют при клепке. Заклепки стягивают соединяемые детали, в результате чего часть или вся внешняя продольная нагруз­ка на соединения передается силами тре­ния на поверхности стыка.

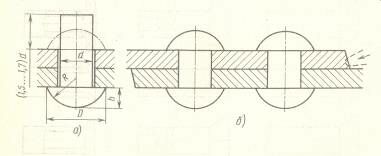

Рисунок 2 – Заклёпка с полукруглыми головками и простейшее заклёпочное соединение

Заклепочные соединения разделяют на: 1) силовые (иначе называемые прочны­ми соединениями), используемые преиму­щественно в металлических конструкциях машин, в строительных сооружениях;

2) силовые плотные (иначе называемые плотнопрочными соединениями), исполь­зуемые в котлах и трубах, работающих под давлением.

Плотность также можно обеспечить с помощью клея.

Преимуществами заклепочных соедине­ний являются стабильность и контролируе­мость качества. Недостатки - повышен­ный расход металла и высокая стоимость, неудобные конструктивные формы в связи с необходимостью наложения одного листа на другой или применения специальных накладок. В настоящее время заклепочные соединения в большинстве областей вытес­нены сварными и этот процесс продол­жается.

Область практического применения за­клепочных соединений ограничивается сле­дующими случаями:

1) соединения, в которых нагрев при сварке недопустим из-за опасности отпуска термообработанных деталей или коробле­ния окончательно обработанных точных деталей;

2) соединения несвариваемых материа­лов;

3) соединения в самолетах, например в пассажирском самолете применяют до 2,5 миллионов заклепок;

4) соединения в автомобилестроении для рам грузовых машин. Заклепки изготовляют из прутков на вы­садочных автоматах.

Клепку стальными заклепками диамет­ром до 8?10 мм, а также заклепками из латуни, меди и легких сплавов всех диа­метров производят холодным способом, а остальных заклепок - горячим спосо­бом.

Материал заклепок должен быть доста­точно пластичным для обеспечения воз­можности формирования головок и одно­родным с материалом соединяемых дета­лей во избежание электрохимической коррозии. Стальные заклепки обычно изго­товляют из сталей Ст2, Ст3, 09Г2 и др.

Государственными стандартами пред­усмотрены следующие виды заклепок.

Заклепки со сплошным стерж­нем: с полукруглой головкой (ГОСТ 10299-80* и ГОСТ 14797-85, рисунок 3, а), имеющие основное применение в силовых и плотных швах; с плоской головкой (ГОСТ 14801-85, в соответстивии с рисунком 3, б), предна­значенные для работы в коррозионных средах; с потайной головкой (ГОСТ10300-80*, ГОСТ 14798-85, в соответстивии с рисунком 3, в), применяемые при недопустимости высту­пающих частей, в частности в самоле­тах; с полупотайной головкой для соеди­нения тонких листов.

Заклепки полупустотелые (ГОСТ 12641-80*, ГОСТ 12643-80, г, д, е) и пустотелые (ГОСТ 12638-80* - ГОСТ 12640-80*, в соответстивии с рисунком 3, ж, з, и) применяют для соединения тонких листов и неметаллических деталей, не допускающих больших нагрузок.

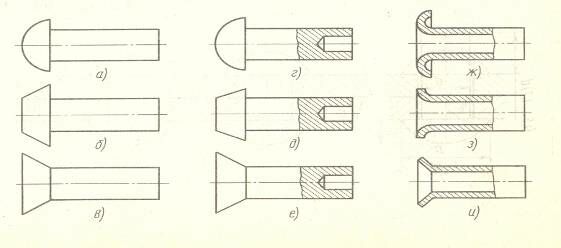

Рисунок 3 – Стандартные стальные заклёпки

Для увеличения ресурса заклепочных соединений создают радиальный натяг, ре­сурс при этом увеличивается в 2?4 раза.

Для крепления лопаток некоторых паро­вых и газовых турбин применяют заклепки, устанавливаемые под развертку и рабо­тающие в основном на сдвиг.

Наиболее отработаны конструкции, ти­паж и технология заклепочных соединений в авиационной промышленности.

Кроме традиционных заклепок приме­няют:

1) заклепки из стержней с одно­временным расклепыванием обеих головок и образованием гаран­тированного натяга по цилиндрической по­верхности;

2) заклепки с потайной головкой и компенсатором - местной выпук­лостью на головке, деформируемой приклепке и уплотняющей контакт головки;

3) заклепки для швов с односто­ронним подходом и с сердечни­ком, который при осевом пере­мещении распирает заклепку, образуя замыкающую головку, а потом обрывается и фрезеруется для обеспечения гладкой поверхности;

Рисунок 4 – Стержневые заклёпки для односторонней клёпки

4) взрывная заклепка того же на­значения, у которой замыкающая головка образуется в результате взрыва вещества, заложенного в отверстие заклепки; взрыв вызывается нагревом закладной головки и стержня;

5) болт-заклепка в виде стержня, устанавливаемого с натягом, и высокой шайбы; при установке болта гайку обжимают на стержне, имеющем в этом месте кольцевые канавки; потом хвос­товую часть стержня обрывают;

6) заклепка с большим сопро­тивлением сдвигу в виде твердой пустотелой заклепки с потайной головкой, притягиваемой винтом.

Заклепочные соединения по конструкции разделяют на соединения внахлестку (в соответстивии с рисунком 5, а), соединения с одной накладкой (в соответстивии с рисунком 5, б) и соединения с двумя наклад­ками (в соответстивии с рисунком 5, в).

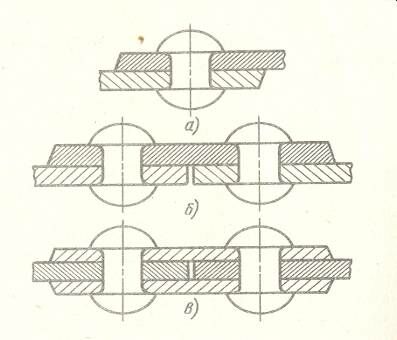

Рисунок 5 – Основные типы заклёпочных соединений

Заклепочные соединения применяют так­же для деталей машин общего назначения, например для крепления венцов зубчатых колес к ступицам, лопаток в турбинах, противовесов коленчатых валов, тормоз­ных лент и обкладок, для соединения дета­лей рам и колес автомобилей и т. д.

При конструировании рекомендуется придерживаться следующих правил:

1) в элементах, работающих на растя­жение или сжатие для уменьшения их из­гиба, заклепки следует располагать воз­можно ближе к оси, проходящей через центр массы сечений, или симметрично от­носительно этой оси;

2) в каждом соединении для устранения возможности относительного поворота со­единяемых деталей желательно использо­вать не менее двух заклепок;
