Для транспортирования стальных листовых отходов кузнечно-прессового производства и элементной металлической стружки применяют бортовой плоский сплошной настил с петлевым шарнирным соединением пластин (см. рис. 21,6).

Основными размерами настила (см. рис. 13) являются ширина В и высота h бортов, если они имеются. По ГОСТ 22281—76 настилы изготовляют с номинальной шириной 400, 500, 650, 800, 1000, 1200, 1400 и 1600 мм и высотой борта 80. 100, 125, 160, 200, 250, 315, 355, 400, 450 и 500 мм.

Угол наклона пластинчатого конвейера β определяется характеристикой транспортируемого груза и типом настила. Для гладкого и волнистого настила β ≤ ρ_т - θ [здесь ρ_т — угол трения груза о настил в движении; θ — некоторый угол, обеспечивающий надежное положение груза на наклонном участке; для гладкого настила θ = 9 ÷ 6°, для волнистого θ = 5÷3° (большие цифры относятся к настилу без бортов, а меньшие — к настилу с бортами)]. В любом случае β < (φ_д — 5°) (здесь φ_д — угол естественного откоса груза в движении).

Рис 21. Ходовая часть конвейера с плоским петлевым настилом с грузонесущим и тяговым элементами: а — совмещенными; 6 — разделенными[1, 171 ст.]

Для насыпных грузов при коробчатом настиле β = 45 ÷ 60°, однако при больших углах наклона (более 35°) производительность конвейера заметно снижается, поскольку груз надежно удерживается только в пределах высоты упорной стенки настила (см. рис. 13, ж и з).

Для транспортирования штучных грузов, при наличии на настиле поперечных грузоудерживающих планок, угол наклона конвейера может быть повышен до 60°, если линия действия силы тяжести груза будет находиться внутри его опорной поверхности (см. рис. 13, е).

Привод пластинчатого конвейера — угловой или прямолинейный (гусеничный). Он состоит из приводных звездочек, передаточного механизма и электродвигателя. В конвейерах с наклонной или комбинированной трассой, у которых возможно самопроизвольное движение ходовой части при случайном отключении электродвигателя или нарушении кинематической связи в передаточном механизме, устанавливают стопорное устройство храпового или роликового типа или электромагнитный тормоз. Приводные звездочки углового привода обычно имеют пять-восемь зубьев; изготовляют их литыми из стали или, редко, из чугуна, а также составными — с литым корпусом из чугуна и венцом из листовой стали. Профиль зуба звездочек регламентирован ГОСТ 592-75. Для обеспечения единства передачи тягового усилия и ликвидации возможности перекоса цепей приводные звездочки закрепляют на приводном валу так, чтобы взаимное расположение зубьев у обеих звездочек было строго одинаковым.

Передаточным механизмом привода является один редуктор или редуктор с дополнительной зубчатой или цепной передачей. При необходимости плавного регулирования скорости в передаточный механизм между электродвигателем и редуктором устанавливают вариатор скорости. Известно применение гусеничных приводов с электромагнитным захватом звеньев цепи конвейера. Для этого на приводной гусеничной цепи укрепляют электромагниты, которые обесточиваются при подходе к приводной звездочке.

Длинные и тяжело нагруженные конвейеры выполняют с несколькими приводами. Известны пластинчатые конвейеры длиной до 2 км с девятью приводными гусеничными механизмами.

Натяжное устройство конвейеров — винтовое или пружинно-винтовое, устанавливается на концевых звездочках (рис. 22). Ход натяжного устройства X = 320 ÷ 1000 мм принимается в зависимости от шага тяговой цепи (обычно не менее 1,6 — 2 шага). Одну из звездочек натяжного устройства закрепляют на валу на шпонке, а другую — свободно для возможности самоустановки по положению шарниров цепи.

Рис. 22. Натяжное устройство: а - винтовое; б — пружинно-винтовое [1, 172 ст.]

Станину конвейера, как правило, изготовляют из угловой или швеллерной стали (рис. 23). Концевые части выполняют в виде отдельных рам для привода и натяжного устройства, а среднюю часть (рис. 23 а) для опоры настила — в виде отдельных секций металлоконструкции длиной по 4 — 6 м. В качестве опорных (направляющих) путей для ходовых катков цепей служат уголки 1 для конвейеров легкого типа и швеллеры или узкоколейные рельсы — для конвейеров тяжелого типа. На криволинейных секциях (рис. 23,6) над путевыми профилями устанавливают контршины 2. На конвейерах поточной линии у станины средней части и цепи рабочей ветви размещают предохранительные ограждения и сиденья для рабочих. [1, 173 ст.]

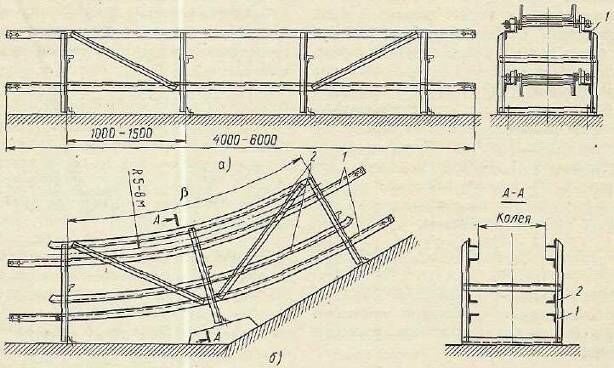

Рис. 23. Металлоконструкция секций станины пластинчатого конвейера:

а — средней; 6 — криволинейной [1, 173 ст.]

Изгибающиеся пластинчатые конвейеры с пространственной трассой

Изгибающиеся пластинчатые конвейеры могут перемещать насыпные и штучные грузы по трассе с перегибами настила как в вертикальной, так и в горизонтальной плоскостях (рис. 24). Это свойство конвейера достигается применением специальной цепи и настила, обеспечивающих пространственную гибкость. Изгибающиеся пластинчатые конвейеры применяют в угледобывающей промышленности для транспортирования угля в криволинейных выработках, а также в других отраслях для перемещения самых различных насыпных и штучных грузов, в том числе для транспортирования багажа в современных аэропортах. Основное преимущество пространственных конвейеров — обеспечение бесперегрузочного транспортирования грузов по сложной пространственной трассе одним конвейером вместо нескольких прямолинейных конвейеров с перегрузками груза. Их недостаток — сложность конструкции и эксплуатации. Однако, несмотря на это, изгибающиеся конвейеры получили распространение в СССР, ФРГ и Англии.

Рис. 24. Схема изгибающегося пространственного пластинчатого конвейера: П — привод; НУ — натяжное устройство [1, 178 ст.]

Тяговым элементом изгибающихся конвейеров служат одна или две специальные пластинчатые или кругло-звенные (с длинными звеньями) и двух-шарнирные цепи.

Настил конвейера имеет разнообразную конструкцию; его делают из стальных листов или, чаще, из металлических пластин с резиновыми элементами, имеющими плоские участки и фигурные складки (рис, 25). На плоских участках настил (его называют также складчатой лентой) при помощи стальных пластин прикрепляют к звеньям тяговой цепи. Наличие эластичных складок позволяет выполнять конвейеры с малыми радиусами поворота в горизонтальной плоскости, а наличие выступов-складок — с большим углом наклона (до 60^е). Настил конвейера снабжается катками диаметром 50— 100 мм: опорными — с горизонтальной и направляющими — с вертикальной осями вращения. Опорные катки движутся по полкам ходовых путей, воспринимаютвертикальныенагрузки и обеспечивают движение настила на горизонтальных и наклонных участках, расположенных в вертикальной плоскости, как у обычного пластинчатого конвейера. Катки с вертикальной осью вращения, обкатываясь внутри или снаружи . криволинейных направляющих путей, обеспечивают повороты настила в горизонтальной плоскости.

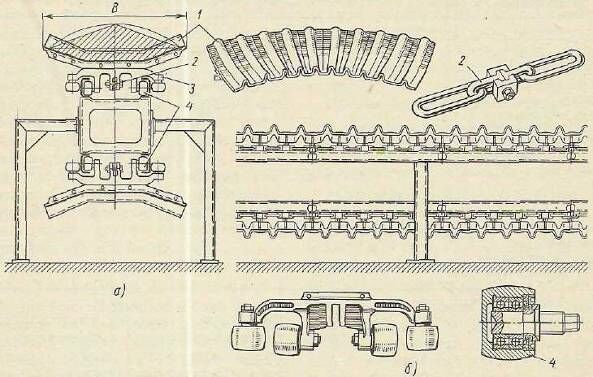

Рис. 25. Пространственный пластинчатый конвейер конструкции Штюббе (ФРГ): а — поперечное сечение; б — секция и узлы; 1 — настил; 2 — цепь с соединительным звеном; 3 — опорное устройство; 4 — каток

Радиусы горизонтальных поворотов для одноцепных конвейеров 4 — 7,5 м, для двухцепных 10—15 м. Ширина настила 400—1400 мм. Промежуточная (кроме концевой) разгрузка на прямолинейном участке конвейеров может выполняться путем поперечного наклона настила; длина участка разгрузки на одну сторону 5,5 — 6,5 м, на две стороны — 8 м. Привод — угловой на концевых звездочках, или гусеничный на прямолинейных участках. Приводная звездочка имеет 8 — 12 зубьев. Значительное распространение получили многоприводные конвейеры. Натяжное устройство — пружинно-винтовое. [1, 179 ст.]

Параметры конвейера выбирают обычным порядком. Скорость движения настила 0,5 — 1 м/с, в отдельных случаях — до 2 м/с; производительность конвейера конструкции Штюббе с настилом шириной В = 1000 мм составляет 350 м³/ч при горизонтальном и 190 м³/ч при наклонном (β = 60°) транспортировании со скоростью 1 м/с.

Тяговый расчет изгибающихся конвейеров выполняют подобно расчету подвесных грузонесущих конвейеров.

В СССР изгибающиеся пластинчатые конвейеры для транспортирования угля в криволинейных выработках шахт разработаны Институтом Гипроуглегормаш. Конвейеры имеют металлический настил с бортами и опорными ребордными катками с центрально расположенной тяговой кругло-звенной цепью. Приводы — на передней звездочке и промежуточный прямолинейный, редукторные с гидромуфтами. Натяжное устройство — гидравлическое. Конвейер для транспортирования багажа в аэропортах (рис. 26) имеет центрально расположенную двухшарнир-ную цепь с сомкнутыми шарнирами (см. рис. 28), к пластинам которой прикреплен плоский настил из отдельных отрезков резиновых или пластмассовых листов. Концы отрезков листов настила накладываются внахлестку таким образом, что свободно перекрывают один другой на горизонтальных поворотах и вертикальных перегибах. Цепь движется внутри направляющих путей из стальных гнутых профилей.

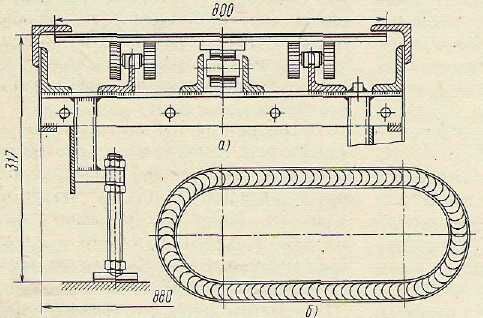

Рис. 26. Конвейер фирмы Фромме (ФРГ) для транспортирования багажа в аэропортах: а — поперечное сечение; б — схема трассы

Конвейеры для транспортирования багажа имеют сложную горизонтально замкнутую пространственную трассу для обслуживания нескольких пунктов приема и выдачи. Движение багажа на конвейерах регистрируется и управляется ЭВМ.

Основные параметры конвейера: ширина настила 0,8 — 1 м; скорость движения до 1,7 м/с, длина до 250 м при одном гусеничном приводе.

Фирма Фромме (ФРГ) выпускает горизонтально замкнутые багажные конвейеры с плоским настилом, допускающим повороты в любую сторону в горизонтальной плоскости. [1, 180-181 ст.]

Разливочные машины

Разливочная машина представляет собой конвейер, в котором движущийся настил состоит из литых мульд (рис. 27), последовательно заливаемых из ковша жидким металлом при медленном движении конвейера.

Длину и скорость конвейера выбирают такими, чтобы к моменту подхода мульд к концу конвейера залитый металл успел затвердеть и охладиться до такого состояния, при котором его в виде чушек можно разгрузить с конвейера на склад или на железнодорожную платформу. Для регулирования скорости в приводе конвейера устанавливают вариатор.

Р ис. 27. Ходовая часть разливочной машины

Разливочные машины применяют для разливки цветных металлов (меди, олова, свинца), а также чугуна в доменных цехах металлургических заводов.

Разливочная машина для чугуна состоит обычно из двух расположенных параллельно наклонных конвейеров длиной 40—43 м; шаг мульд — 315 мм; масса чушки — 50 кг; скорость движения мульд 0,1—0,2 м/с; производительность машины — около 120 т/ч. Для ускорения охлаждения залитые мульды поливают водой.

Эскалаторы

Эскалатор представляет собой наклонный конвейер в виде лестницы с движущимися ступенями для перемещения людей вверх и вниз с одного уровня на другой (рис. 28). Эскалатор состоит из ступенчатого настила 3 с двумя тяговыми цепями 5, приводных 7 и натяжных 1 звездочек, привода б, опорной металлоконструкции с направляющими путями 8, входных площадок 2, балюстрады (ограждения) с каркасом 9 и поручневыми устройствами 4.

Эскалаторы применяют для перемещения людей на участках больших людских потоков, например на станциях метрополитена, стадионах, в больших магазинах, учреждениях, на вокзалах и т. п.

В соответствии с местом установки и интенсивностью людских потоков различают эскалаторы поэтажные для зданий и тоннельные — для метрополитена. По условиям техники безопасности скорость эскалаторов должна быть не более 1 м/с; кроме того, увеличение скорости более 1 м/с не способствует повышению производительности.
