Характерные типы конвейеров в зависимости от применения, перемещаемого груза и транспортно-технологических функций приведены в табл. 3.

Ленточные конвейеры

Ленточные конвейеры являются наиболее распространенным средством непрерывного транспортирования различных насыпных и штучных грузов в промышленности, строительстве, сельском хозяйстве и других областях народного хозяйства.

Ленточный конвейер (рис. 4) имеет станину 6, на концах которой установлены два барабана: передний 7 — приводной и задний 1 — натяжной. Вертикально замкнутая лента 5 огибает эти концевые барабаны и по всей длине поддерживается опорными роликами, называемыми роликоопорами, — верхними 4 и нижними 10, укрепленными на станине 6. Иногда вместо роликов применяют настил. Приводной барабан 7 получает вращение от привода 11 и приводит в движение ленту вдоль трассы конвейера.

Лента загружается через одну или несколько загрузочных воронок 2, размещенных на конвейере. Транспортируемый груз перемещается на верхней (грузонесущей, рабочей) ветви ленты, а нижняя ветвь является возвратной (обратной). Возможно также транспортирование грузов одновременно на верхней и нижней ветвях ленты в разных направлениях.

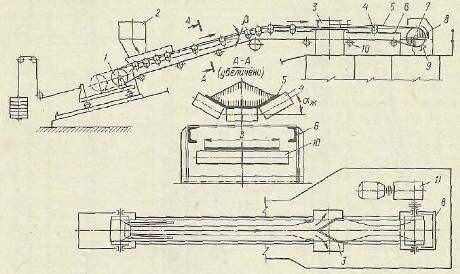

Рис. 4 Схема лен точного конвеєра

Груз выгружается на переднем барабане 7 через разгрузочную воронку 8 или в промежуточных пунктах конвейера при помощи разгрузочных устройств: плужковых 3 или барабанных разгружателей. Наружная поверхность ленты очищается от прилипших к ней частиц груза очистным устройством 9, установленным у переднего барабана 7.

Ленточные конвейеры применяют для перемещения в горизонтальном и пологонаклонном направлениях разнообразных насыпных и штучных грузов, а также для меж операционного транспортирования изделий при поточном производстве. Они получили широкое распространение во всех отраслях промышленности и являются основными агрегатами механизации транспорта в литейных цехах (подача и распределение земли и уборка отходов), на топливоподачах электростанций, подземного и наземного транспорта угля и породы в угледобывающей промышленности, руды, кокса и флюсов в металлургии (рис. 5), строительных материалов и полезных ископаемых в карьерах, зерна в зернохранилищах, песка и камня на строительстве каналов и гидростанций и др.

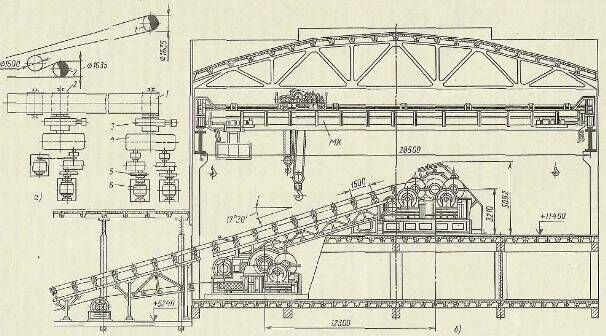

Рис. 5 Головная часть мощного ленточного конвейера с лентой шириной 2000 мм, производительностью 6000 т/ч для транспортирования железной руды: а — схема; б — конструкция; 1, 2 — приводные барабаны; 3 — муфта с остановом; 4 — редуктор; 5 — тормоз с муфтой; 6 — электродвигатель мощностью 1250 кВт; МК — мостовой кран для монтажа и ремонта привода

Ленточные конвейеры служат составными частями таких сложных машин, как роторные экскаваторы, перегрузочные и отвальные мосты, погрузочно-разгрузочные машины и т. п. Большое распространение ленточные конвейеры получили благодаря возможности получения высокой производительности (до 30000 т/ч), большой длине транспортирования (до 3—4 км в одном конвейере и до 100 км в системе из нескольких конвейеров), простоты конструкции и эксплуатации и высокой надежности работы.

По расположению на местности ленточные конвейеры разделяют на стационарные и подвижные (рассматриваемые в этой главе), передвижные и переносные, переставные (для карьеров открытых разработок) и надводные, плавающие на понтонах.

По конструкции и назначению различает ленточные конвейеры общего назначения (ГОСТ 22644 - 77 - ГОСТ 22647 — 77) и специальные: подземные, для пищевой, мукомольно-крупяной и комбикормовой промышленности и поточного производства в приборостроительной, радиотехнической и легкой промышленности.

По типу ленты конвейеры бывают с прорезиненной, стальной цельнопрокатной и проволочной лентой. Наибольшее распространение получили конвейеры с прорезиненной лентой. По конструкции прорезиненной ленты, опорных ходовых устройств и передаче тягового усилия различают ленточные конвейеры, у которых лента является грузонесущим и тяговым элементом (основной тип), ленточно-канатные и ленточно-цепные, у которых лента служит только грузонесущим элементом, а тяговым элементом являются два каната или одна цепь.

По профилю трассы ленточные конвейеры разделяются на горизонтальные (рис. 4.3, а, ж, з), наклонные (рис. 4.3, б, и, к) и комбинированные: наклонно-горизонтальные (рис. 4.3, в) и горизонтально-наклонные (рис. 4.3, г) с одним или несколькими перегибами — (рис. 4.3. д, в) и со сложной трассой (рис. 4.3, л). При проектировании конвейера следует по возможности принимать наиболее простую прямолинейную трассу. Сложную трассу имеют магистральные конвейеры в соответствии с профилем местности. [1, 98-101 ст.]

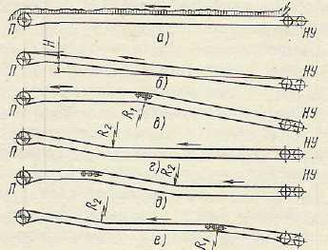

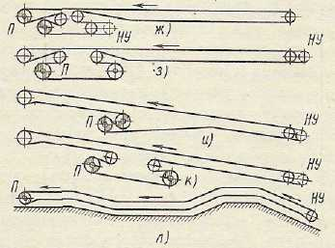

Рис. 6 Геометрические схемы ленточных конвейеров:

а — е, л — с однобарабанным, ж — к — с двухбарабанным приводом (Я —привод; НУ— натяжное устройство)

Конвейерная лента - это основной, наиболее дорогой и наименее долговечный элемент конвейера, который является одновременно грузонесущим и тяговым органом. Лента состоит из каркаса, заключенного между резиновыми обкладками и предназначенного для поддержания груза и передачи тяговых усилий. Резиновые обкладки защищают каркас от механических повреждений и воздействия окружающей среды.

По типу каркаса ленты можно разделить на резинотканевые и резинотросовые общего назначения и специальные — морозостойкие, огнестойкие, пищевые и т. п.

Каркас лент общего назначения изготовляется из натуральных, искусственных, синтетических (полиамидных и полиэфирных) или комбинированных волокон. Обкладки — из натурального и синтетического каучука или из специальных синтетических материалов. В качестве синтетических материалов для прокладок к ленте применяют полиэфирные материалы типа лавсан (терилан); полиамидные — типа капрон, анид (нейлон), искусственный шелк.

В целях экономии хлопка вместо лент на основе бельтинга__ Б-820 применяются ленты нарезной конструкции без сквижей е каркасом БКНЛ-65, содержащим 72 % хлопка и 28 % лавсана (табл. 4). Ленты по числу тканевых прокладок и ширине должны соответствовать ГОСТ 20—76.

Таблица 4. Характеристика резинотканевых лент

Ленты с каркасом из комбинированных тканей (лавсан в основе и капрон в утке) более ударостойкие, чем ленты только из лавсановых волокон. Ткани из лавсана имеют меньшее удлинение, чем ткани из анида и капрона.

Наряду с применением лент с каркасом из синтетических нитей возрастает необходимость в лентах с тросовой основой, у которых стальные тросы каркаса завулканизированы в резину. Резинотросовые ленты могут быть выполнены без тканевых прокладок или с прокладками, усиливающими тросовый каркас.

В конвейерах небольшой длины, работающих в легком режиме, в основном используют ленты с тканевыми прокладками прочностью не более 1,5 кН/см ширины прокладки.

Для транспортирования абразивных материалов применяют лепты с прокладками из комбинированных нитей (хлопок и лавсан) типа БКНЛ-100, БКНЛ-150 и. со сквижами или ЛХ-120 со сквижами и брекером под рабочей обкладкой.

Для транспортирования среднекусковых абразивных грузов применяются ленты с прокладками из анида типов ТА-100 и ТА-150, из нитей лавсана типов ТЛ-150 и ТЛ-200, из нитей лавсана по основе и нитей капрона по утку типов ТЛК-150 и ТЛК-200. Толщина рабочей обкладки этих лент 4,5—6,0 мм.

Для транспортировки крупнокусковых стальных грузов может быть использована лента с прокладками типа ТА-300, а для среднекусковых — типов К-Ш-2-ЗТ; ТК-300 и ТК-400, имеющие брекер с капроновой основой под рабочей обкладкой.

Резинотросовые ленты прочностью 15—60 кН/см применяются для транспортирования крупнокусковых абразивных грузов.

Резинотросовые ленты по сравнению с резинотканевыми имеют меньшее относительное удлинение (до 0,25 %) при одинаковой рабочей нагрузке, большую стойкость к ударным нагрузкам, хорошую продольную и поперечную гибкость, монолитны по конструкции, более дешевы и просты в изготовлении. Вместе с тем масса их значительно больше резинотканевых и стыковка, выполняемая только горячей вулканизацией, является весьма трудоемкой операцией.
