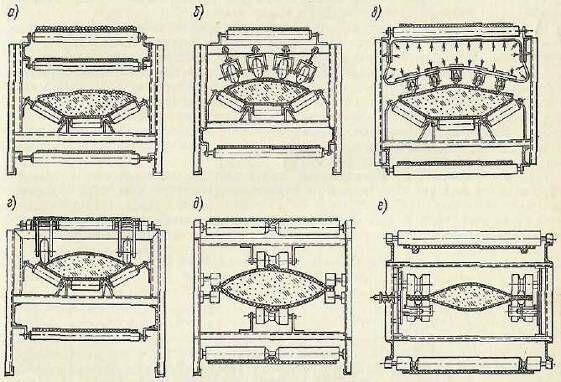

Рис. 9. Двухленточные конвейеры

Существуют самые различные конструкции таких конвейеров. В зависимости от устройства лент и прижимных приспособлений эти конвейеры способны транспортировать грузы с одного уровня на другой с большим углом наклона.

К достоинствам двухленточных конвейеров следует отнести возможность транспортирования материала под углом до 90°, высокую скорость движения, достигающую 6 м/с, независимость производительности от угла наклона и возможность. Герметичного транспортирования насыпных грузов, что имеет особое значение при перемещении пылящих и ядовитых материалов. Недостатками двухленточных конвейеров являются их значительная конструктивная сложность, повышенный износ лент, большой расход энергии.

Искусственное увеличение нормального давления груза на рабочее полотно достигается применением прижимных элементов. В качестве прижимных элементов может быть использована либо специальная лента, собранная из кольцевых цепей (рис, 9, а), либо обычная прорезиненная, прижимаемая батареями подвижно укрепленных пневматических роликов (рис. 9, б, г), расположенных на некотором расстоянии друг от Друга, а также с помощью пневматических (рис. 9, в) и магнитных устройств. Первый тип прижимных лент более приемлем для грузов, включающих крупные куски, а второй — для однородных мелкокусковых грузов, ложащихся на ленту относительно ровным слоем. [2, 221 ст.]

Крутонаклонные и вертикальные двух ленточные конвейеры, оснащенные поролоновыми обкладками, широко применяют при транспортировании хрупких малогабаритных грузов (изделия из стекла, хрусталя, яйца и т. п.).

В последнее время предложены конвейеры, у которых увеличение нормального давления на груз осуществляется путем искривления трассы. Это позволяет несколько упростить конструкцию двухленточных конвейеров.

Для повышения производительности конвейера, улучшения центрирования лент и предотвращения высыпания материала грузовая и прижимная ленты с нерабочей стороны по краям имеют продольные клинообразные выступы, входящие в канавки, выполненные в катках (рис. 9, д, e)

Крутонаклонные конвейеры с прижимной лентой успешно эксплуатируются на предприятиях связи и торговли для транспортирования посылок, пакетов, ящиков, коробок н т. п. Эти конвейеры выполнены па базе типовых узлов серийно выпускаемых стационарных ленточных транспортеров. Их производительность составляет свыше 200 единиц грузов в час, а угол наклона — 40—90°.[2, 222 ст.]

Трубчатые и подвесные ленточные конвейеры

Применение в конвейерах трубчатой ленты позволяет значительно увеличить угол подъема по сравнению с конвейерами, имеющими желобчатую ленту. Принцип работы трубчатых конвейеров, основанный на увеличении давления между грузами и лентой, заключается в том, что непрерывно подаваемый на плоскую часть ленты насыпной груз увлекается ею и обжимается при сворачивании ленты в трубу. Достоинствами конвейеров с трубчатой лентой являются герметичность перемещения груза, простота конструкции и высокие скорости транспортирования. Эти достоинства обусловили появление большого количества разнообразных конструкций конвейеров с трубчатой лентой. Существуют самые различные конструкции соединения краев лент в трубу: клиновые, типа застежки «молния», магнитные, а также ролики и обжимные оболочки.

В ряде производств химической, металлургической, строительной и других отраслей промышленности необходимо транспортировать пылящие, ядовитые, коррозийные и тому подобные грузы. При перемещении таких грузов в процессе их технологической обработки, а также при транспортировании на склады, в отвалы и т. д. требуется изолировать их от окружающей среды. Соблюдение этого требования необходимо для создания нормальных санитарных условий труда для обслуживающего персонала и защиты оборудования от вредного воздействия на него транспортируемого груза.

Применение герметизированных конвейеров трубчатого типа позволяет значительно улучшить условия труда, сохранность материала и снизить затраты, связанные с транспортированием пылевидных грузов в химической, огнеупорной и других отраслях промышленности.

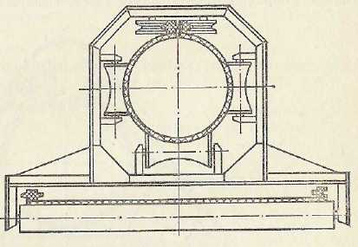

Рис. 10. Трубчатый конвейер

На рис. 10 показано поперечное сечение рабочей ветви трубчатого конвейера, имеющего специальную ленту с продольными выступами, взаимодействующими с роликами при ее смыкании в трубу.

Для уменьшения сопротивления движению ленты предложены схемы конвейеров, у которых поддерживающим элементом для участка ленты, заключенного в трубу, служит воздушная прослойка. В некоторых конструктивных схемах крутонаклонных конвейеров трубчатая форма придается ленте подвижными роликоопорами, обеспечивающими обжатие ленты и надежную работу конвейера при его переменной загрузке. [2, 222-223ст.]

Пластинчатые конвейеры

Пластинчатый конвейер служит для непрерывного транспортирования насыпных и штучных грузов по трассе, расположенной в вертикальной плоскости или (при специальном исполнении) в пространстве. Тяговым элементом конвейера является одна или две цепи, грузонесущим — жесткий металлический или, реже, деревянный, пластмассовый, резинотканевый настил (полотно), состоящий из отдельных пластин (поэтому конвейер называется пластинчатым), движущийся по направляющим путям. Действие динамических нагрузок на тяговые цепи ограничивает скорость их движения обычно до 1,25 м/с, однако при использовании цепи конвейер может иметь увеличенную длину при больших линейных нагрузках как с одним, так и с несколькими приводами; крутые перегибы по сравнительно небольшим радиусам с повышенным углом наклона.

По конструкции настила, тяговой цепи и расположению трассы различают пластинчатые вертикально замкнутые конвейеры общего назначения (основной тип) и изгибающиеся конвейеры с пространственной трассой. К специальным пластинчатым конвейерам относят разливочные машины для транспортирования и охлаждения жидкого металла, эскалаторы, пассажирские конвейеры и конвейеры с настилом сложного профиля. [1, 166-167ст.]

Пластинчатые конвейеры общего назначения

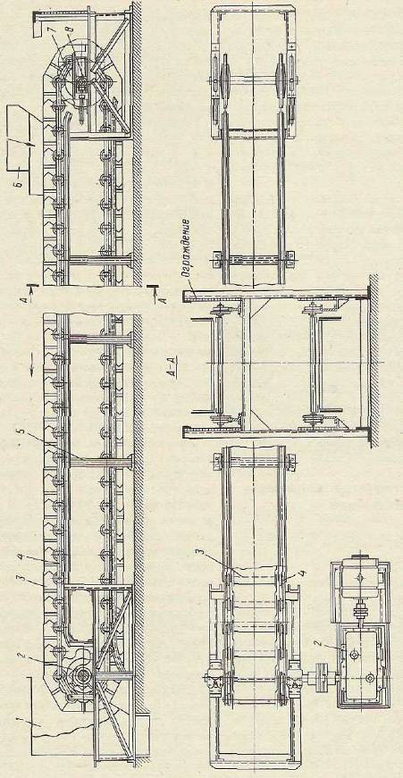

Пластинчатый конвейер (рис. 11) имеет станину 5, по концам которой установлены две звездочки — приводная 2 с приводом 9 и натяжная 7 с натяжным устройством 8. Бесконечный настил 3, состоящий из отдельных металлических или, реже, деревянных пластин, прикреплен к одной или двум тяговым цепям 4, которые огибают концевые звездочки и находятся в зацеплении с их зубьями. Вертикально замкнутые тяговые цепи снабжены опорными катками и движутся вместе с настилом по направляющим путям станины 5 вдоль продольной оси конвейера.

Конвейер загружается через одну или несколько воронок 6 в любом месте трассы, а разгружается через концевую звездочку и воронку 1. Промежуточная разгрузка возможна только для пластинчатых конвейеров с безбортовым плоским настилом.

Рис. 11. Пластинчатый конвейер

Пластинчатые конвейеры применяют для транспортирования в горизонтальном и наклонном направлениях различных насыпных и штучных грузов в металлургической, химической, угольной, энергетической, машиностроительной и многих других отраслях промышленности, а также для перемещения изделий от одного рабочего места к другому по технологическому процессу при поточном производстве. Часто на пластинчатом конвейере одновременно с транспортированием грузы-изделия подвергаются технологическим операциям — закалке, отпуску, охлаждению, мойке, окраске, сборке, контролю и т. п. На пластинчатых конвейерах, в отличие от ленточных, перемещают более тяжелые крупнокусковые, абразивные (руда, камень и т. п.), а также горячие (поковки, отливки и т. п.) грузы. [1, 167-168 ст.]

К достоинствам пластинчатых конвейеров следует отнести использование металлического настила необходимой прочности, допускающего транспортирование крупнокусковых тяжелых материалов, отливок, поковок, остроугольных обрезков и отходов штамповочного производства и других подобных грузов; применение высокопрочных тяговых цепей позволяет выполнять конвейеры со значительными тяговыми усилиями, необходимыми при большой длине (до 2 км) и высоте подъема, а также для обеспечения высокой производительности; транспортирование грузов i о разнообразным трассам с наклонами к горизонту до 70 и малыми радиусами переходов; обеспечение непосредственной загрузки лотков настила из бункеров без применения питателей. Недостатками пластинчатых конвейеров являются значительная металлоемкость и высокая стоимость изготовления.

Пластинчатые конвейеры классифицируют по конструкции настила, конфигурации трассы (рис. 12) и назначению.

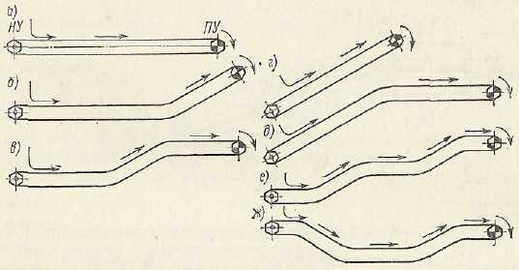

Рис. 12.. Трассы пластинчатых конвейеров: а, г — горизонтальная и наклонная трассы; б, д — горизонтально-наклонные трассы; в, г, ж — сложная трасса [2, 233-234 ст.]

По назначению различают стационарные и передвижные конвейеры. Последние используют обычно как погрузочные и перегрузочные машины, самоходные и несамоходные. Основные параметры (ширина и тип настила) стационарных пластинчатых конвейеров общего назначения установлены ГОСТ 22281-76.

Тяговым элементом пластинчатых конвейеров служат две пластинчатые катковые цепи (ГОСТ 588 — 81) с шагом 80; 100; 125; 160; 200; 250; 315; 400; 500; 630; 800 мм, одна (только для конвейеров легкого типа шириной до 400 мм) или две втулочные или роликовые цепи (ГОСТ 588 — 81) и круглозвенные цепи. [1, 169 ст.]

В стандартных пластинчатых конвейерах общего назначения тяговым элементом служат, как правило, пластинчатые тяговые цепи (ГОСТ 588—81} следующих типов: ПВ — пластинчатые втулочные; ПВР — пластинчатые втулочно-роликовые; ПВК — пластинчатые втулочно-катко-вые с гладкими катками; ПВКГ — пластинчатые втулочно-катковые с гребнями на катках и ПВКП — пластинчатые втулочно-катковые с подшипниками качения у катков. Большинство конвейеров имеет две тяговые цепи и только легкие конвейеры шириной до 400 мм имеют одну цепь. [2, 234 ст.]

У Катковых цепей катки служат опорными элементами, при помощи которых силы тяжести настила и транспортируемого груза передаются на направляющие пути конвейера. Катки бывают с ребордами и без них, на подшипниках скольжения или качения; последние применяют для конвейеров тяжелого типа.

В конвейерах с втулочными и роликовыми цепями опорными элементами служат стационарные ролики, укрепленные на станине; по ним гранями своих звеньев движутся цепи конвейера (рис. 13, в и 14). При гладком настиле (рис, 13, в) на обратной ветви по роликам движется настил. Конвейеры этого типа (рис. 14) с настилом шириной 800;1000 и 1200 мм часто применяют для транспортирования горячих грузов; при этом для смазывания стационарных роликов используют централизованную смазочную систему.

Известны также конструкции конвейеров с бескатковыми пластинчатыми и круглозвенными цепями, у которых настил поддерживается отдельными катками на сквозных осях, прикрепленных к звеньям цепи или к настилу через 400 — 800 мм. Такие выносные катки легко обслуживать, ремонтировать и смазывать, для их замены не требуется снимать цепи.

В специальных конвейерах легкого типа для транспортирования легких штучных грузов (например, деталей машин, бутылок) с петлевым плоским настилом шириной 80; 100; 160 и 200 мм можно объединять цепи с настилом (рис. 21, а); такой настил скользит по металлическим или пластмассовым направляющим путям. [1, 169 ст.]

Таблица 5. Пластинчатые стационарные конвейеры общего назначения [2, 235 ст.]

Настил является грузонесущим элементом пластинчатого конвейера; он выполняется с бортами и без них и имеет различную конструкцию в зависимости от характеристики транспортируемого груза. ГОСТ 22281—76 предусматривает следующие разновидности настила пластинчатых конвейеров (см. рис. 13): безбортовой плоский разомкнутый с катками (см. рис. 13, а и б) и без катков (см. рис. 13, в); плоский сомкнутый ПС с катками (см. рис. 13,г); безбортовой волнистый В (см. рис. 13, д); бортовой волнистый БВ (см. рис. 13, е) и коробчатый мелкий КМ и глубокий КГ (рис. 13, ж и з).

Плоский (гладкий) настил изготовляют из деревянных планок (см. рис. 13, а) или стальных пластин (см. рис. 13, в). Для надежного положения транспортируемых грузов (например, цилиндрической формы) настил иногда снабжают фасонными накладками — упорами. Настилы волнистый (безбортовой и бортовой), бортовой плоский, глубокий и коробчатый штампуют из стальных листов толщиной 4—10 мм. [1, 169-170 ст.]
