Тема: Конструкции и расчёт объёмных гидромашин и элементов гидропривода

  1. Гидравлические машины объёмного действия

а) поршневые

б) планетарные

в) пластинчатые

г) шестерённые

  1. Гидродвигатели В.П. движения

  2. Кондиционеры (резервуары, охладители, Р.В.Д.)

  3. Контрольно-регулирующие и распределительные элементы

  4. Фильтры и рабочие жидкости гидроприводов

При изучении гидродинамических машин (насосов) мы уже рассматривали их конструкцию.

Вспомним: Гидронасос − машина, преобразующая механическую энергию твёрдого тела в гидравлическую энергию жидкости.

Гидродвигатель − машина, преобразующая гидравлическую энергию жидкости в механическую энергию твёрдого тела.

Объемной гидравлической машиной называют такие гидравлические машины у которой рабочий процесс происходит за счёт попеременного (поочерёдного) заполнения и вытеснения рабочей жидкости из рабочей камеры.

Объёмный гидропривод находит всё большее распространение в сельскохозяйственной отрасли.

При изучении с/х техники в хозяйствах с ней поступит документация, а именно:

- тех паспорт

- инструкция по эксплуатации, где найдёте схему гидросистемы, как ей пользоваться? Что есть что?

Давайте рассмотрим:

Обозначение на схемах:

Насосы:


Q- const Q≠const Q−const Q≠const

не регул. Регул. Не регул. Регул.

не реверс. Не реврс. Реверс. Реверс.

Гидроматоры:

Применение: ГСТ, в ходовых системах Дон-1500, Е-512, 516 КСК-100 «Полесье»

Гидромашины классифицируются:

  1. по принципу действия

− с постоянным и регулируемым объёмом

− с постоянным и регулируемым потоком потоком

- одно, - двух и – многократного действия

2) По конструкции:

− шестерённые, − поршневые,

− пластинчатые, - винтовые, - планетарные и др.

Общие параметры и характеристики гидромашин:

  1. рабочий объём, q0, см3/об

  2. расход жидкости (производительность)

Q=q0∙n где n[c-1]

К.П.Д. ηг.м.=n0∙ n1∙ nм

  1. Момент, развиваемый гидролмашиной:

M=0.159ΔP∙ q0∙n

где q0−см3/об

ΔP=Pн−Pcп, МПа

  1. Мощность

N= M∙ω, где ω-[c-1]

Поршневые гидромашины: − предназначены для перекачки воды, топлива, масел, жидких удобрений и т.д.

Бывают одно-, двух-, трёх- … … многопоршневые

Для любого поршневого насоса объёмная постоянная будет оределятся:

q0=

где h − ход z − число поршней

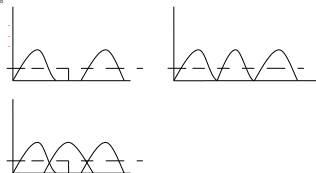

Для обеспечения постоянства подачи (равномерности) применяют демпферные устройства:

- гидроколпаки, - гидроаккумуляторы, и др.

Аксиально-поршневые гидромашины:

Применяются в ГСТ:

Особенность: имеют наклонный диск 6

  1. Корпус

  2. Распределитель

  3. Поршень

  4. Направляющие обоймы

  5. Каналы

Корпус не вращается, вращается наклонный диск (шайба)

q0=

угол β регулируется (−30…+30)

Имеются машины с наклонным блоком у них угол β − const = 200…300.

Применяют у машин, совершающих поворотное движение:краны, экскаваторы, грейдеры и т.п.

Планетарные гидромашины

Применяют для привода рабочих органов с/х машин

При повороте вала на один оборот происодит переключение каналов по следующему циклу: I−IV−VII−VI−II−I. Следовательно, за один оборот ротора у гидромашин происходит шесть рабочих циклов при семи циклах распределителя.

Рабочий узел это шестерённая пара внутреннего зацепления.

q0=

Dе − диаметр делительной окружности

z1 − число зубьев ротора

z2 − число зубьев статора

е − эксцентриситет

b − величина шестерни

− объёмный К.П.Д.

К.П.К. гидропривод на выгрузном шнеке комбайна

Механические характеристики гидродвигателей в тех. паспорте

Радиально-поршневые машины

Используются в ходовых системах как гидродвигатели;

q0=

где е − эксцентриситет

z − число поршней

К − число рядов

Радиально-поршневые машины

  1. Плунжер

  2. Ротор с цилиндрами

  3. Распределительное устройство

  4. Направляющая обойма

  5. Канал

Подача регулируется изменением «е»

Одной из распространённых модификаций является высокомоментальный гидропривод для ходовых колёс.

Высокомоментальный гидродвигатель называют ещё тихоходные гидромоторы.

К.П.Д.

M=

Шестерённые гидромашины

бывают с наружным зацеплением и с внутренним.

Схема шестерённых гидромашин

а) 1. Ведомая шестерня

2. Корпус

3. Ведущая шестерня

4. Вал

А и Б − всасывающая и нагнетательная полости

б) С внутренним зацеплением

1. Внутренняя шестерня

2. Подвижная шестерня

3. Разделитель

4. Вал

5. Корпус

А и Б − всасывающая и нагнетательная полости

q0=

где m − модуль

b − ширина шестерни

z − число зубьев

где R − радиус выступов

r − радиус впадин

b − ширина шестерни

z − число зубьев

Используются Р=20…50 МПа

Роторно-пластинчатые гидромоторы:

Пластинчатый насос однократного действия

  1. Всасывающее окно

  2. Пластина

  3. Нагнетательное окно

  4. Ротор

  5. Статор

Объём рабочей жидкости:

где k − число пластин

h − толщина пластин

b − ширина пластин

Промышленный выпуск насосов с постоянным объёмом рабочей жидкости:

q0=10…850 см3/об

Рабочее давление ΔP=16…20 МПа

Для роторно-пластинчатых гидромоторов:

q0=80…16000 см3/об

Mкр= до 50 кН∙м

Гидродвигатели возвратно-поступательного движения (действия)

Гидродвигатели возвратно-поступательного движения (действия) – машина преобразующая гидравлическую энергию жидкости в возвратно-поступательное движение твёрдого тела.

К ним относятся

− гидроцилиндры

− поворотники различного рода

− вибраторы (ДВП−80)

Гидроцилиндры

1) 2)






3)

  1. Гидродвигатель одинарного действия

  2. Гидродвигатель двойного действия

  3. Телескопический

Основной характер является усилие на штоке

где ηц=0,97…0,98

Мощность гидроцилиндра

N=F∙σ=

Крутящий момент

ΔP − перепад давления

Sп − площадь поршня

De − диаметр делительной окружности шестерни

z − количество одновременно работающих поршеней

3. КОНДИЦИОНЕРЫ (Резервуары, охладители, гидроаккумуляторы, трубопроводы, фильтры)

О бозначаются на схемах

Корпус

  1. Перегородка

  2. Фильтр

  3. Горловина

  4. Сливная магистраль

  5. Сапун

  6. Всасывающая магистраль

  7. Сливная пробка с магнитом

  8. Щуп

  9. Охладитель

Резервуары могут быть с атмосферным давлением и с избыточным

Тракторный резервуар с атмосферным

ГСТ−90 с избыточным

Объём резервуара:

V=

c − количество тепла выделяемое при работе

a − коэффициент перевода [Дж] 0,06−0,069

Ктп − коэффициент теплопередачи жидкости окружающему воздуху.

tж − темп. жидк.

tв − тепература

Трудно подсчитать V − резервуара можно подсчитать, используя формулу:

V=(0,5÷2)qH

где qH − производительность насоса в л/мин

НШ−32 − qH=40 л/мин

Если работает система перемешки, то V=0,5 qH≈20 л

то V=2∙qH≈80 л

ОХЛАДИТЕЛИ

На схемах:



открытый закрытый охладитель отвода

тепла

Площадь охладителя:

В результате нагрева рабочей жидкости

C − тепло гидроприв. отвод.

Cp − количество тепла отводящееся поверхности резервуара

ГИДРОАККУМУЛЯТОРЫ

Могут быть диафрагмовые, плунжерные, поршневые

V=Sп∙h

h − зависит от глубины обработки

При сжатии газа происходит политропный процесс (закон)

χ=1,4

V1 − объём при Рт

V,P − объём и давление текущее (изменение) при текущем Р

Гидроаккумулятор газовый поршневой

ТРУБОПРОВОДЫ

Н а схемах: соедин. не соед.


необходимо соед.

Диаметр труб выбирает исходя из уравнения неразрывности

Q=v∙S

где v − скорость движения жидкости в трубопроводе.

Q − расход.

Для тонкой очистки необходимы керамические фильтры. Если бы примеси удалось уменьшить с 25 до 5, то срок службы увеличился бы в 10 раз.

Жидкости могут отстаиваться (очищаться) в − гравитационном поле

− центробежном поле

− магнитном поле

− и очищающих элементах

Фильтры: поверхностные, объёмные, комбинированные.

Различают фильтры: 1) сетчатые

  1. из тонкой войлочной бумаги

  2. сетки с войлочной бумагой

Фильтры характеризует коэффициент фильтрации:

К= ,

где n1 − количество частиц вне фильтрации

Пропускная способность фильтра Qф

,

где К − удельная пропускная способность

S − полощадь фильтрующего материала

μ − коэффициент динамической вязкости

Если взять загрязнённость воздуха она находится в пределах (от 0,047 до 3,43) г/м3 пыли

Для жидкости это загрязнение активное.

На схеме:

фильтр

Контрольно-регулирующие и распределительные элементы.

Клапана: − переливные

− предохранительные

− разности потоков

Н а схемах: регулируемые винтом

Наиболее распространённые

− шариковые

h − величина подъёма клапана (сжатая пружина)

− конусные


dу − условный диаметр

Расход жидкости через клапан

Коэффициент расхода μкл=0,6÷0,72;
