Характер привязки стен к координационным осям

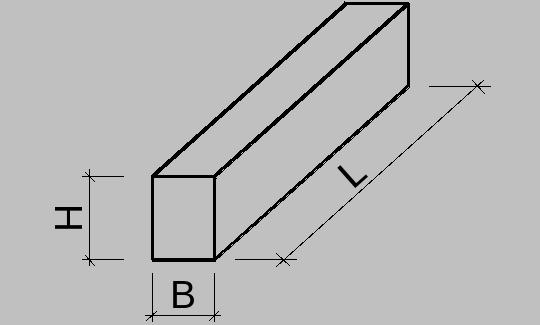

Над проёмами в стенах уложены сборные железобетонные перемычки. Перемычки укладывают на кирпичные стены по слою цементного раствора М50.

Спецификация элементов перемычек

Позиция	Обозначение			Наименование		Количество на этаж					Всего			Масса ед., кг			Примечание
						1		2		3
1	Серия 1.038.1-1 выпуск 1		5ПБ25-27		28		24		24			78			338
2			3ПБ21-8		12		12		12			36			137
3			5ПБ18-27		12		14		14			40			250
4			3ПБ18-8		6		7		7			20			119
5			3ПБ25-8		2		-		-			2			162
6				3ПБ13-37		66		66		66			198			85
7		Серия 1.038.1-1 выпуск 1		1ПБ10-1		12		12		12			36			20
8				1ПБ13-1		8		8		8			24			25

Ведомость перемычек

Перекрытия

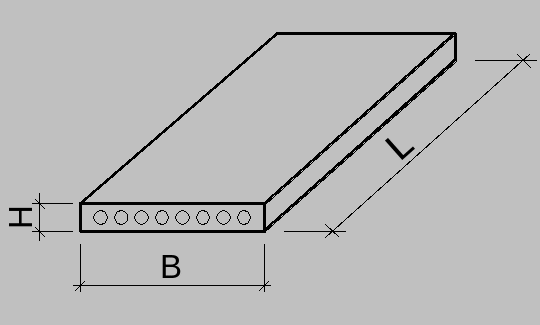

В здании запроектированы сборные железобетонные перекрытия из многопустотных плит (что повышает их звукоизоляцию и улучшает термоизоляционные свойства) толщиной 220мм. В местах пропуска комуникаций и вентблоков запроектированы ребристые плиты перекрытий.

Плиты перекрытия опираются на несущие стены короткими сторонами по слою свежего цементно-песчаного раствора на 200мм.

Пустоты в торцах плит перекрытия на глубину 200мм заделываются бетоном. Это предохраняет концы плит от продавливания вышележащей стеной, а также улучшает тепло- и звукоизоляцию перекрытий.

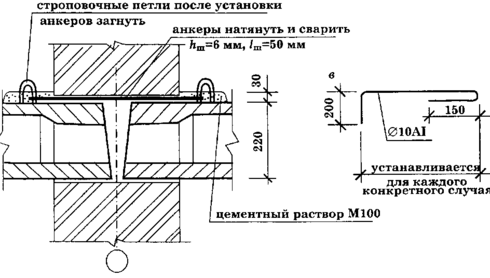

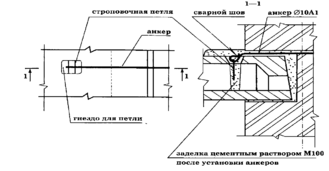

Анкерные связи устанавливают цепочкой через всё здание в каждой третьей- четвёртой плите ряда. После установки анкеров подъёмные петли загибают, анкеры и петли накрывают для защиты от коррозии слоем цементно- песчаного раствора толщиной 30 мм.

Спецификация элементов плит покрытий

Лестницы

В здании запроектированы лестницы основного назначения из сборных железобетонных лестничных маршей и площадок, расположенных в лестничных клетках, ограждённых капитальными стенами. Лестничный марш и площадки подобраны по каталогу на основании расчёта.

Расчёт лестничной площадки:

Высота этажа- 2,8м

Уклон лестницы- 1:2

Размеры ступеней-150

300мм

Ширина марша-1,75м

1.Определяем ширину лестничной клетки:

В=2В+100+2

1,75+100=3,6м

2. Высота одного марша:

Hэт / 2=2800

2=1400мм

3.Число подступёнков в одном марше:

N=1400

150=9

4.Длина горизонтальной проекции:

α=300×(N-1)=300×8=2400мм

5.Число проступей:

9-1=8

Принимаем ширину лестничной промежуточной лощадки- 1650мм.

Ширина этажной площадки- 1650мм.

Тогда полная ширина лестничной клетки:

2400+1650+1650=5700мм.

Перегородки

Перегородки в здании из керамического кирпича. Толщина перегородок: межкомнотных-120мм, межквартирных-380мм.

Перегородки санитарных узлов выкладывают по металлическому шаблону. После укладки двух рядов его убирают.Кладку ведут с перевязкой швов на растворах М100.

Зазоры между перегородками и стенами тщательно конопатят.

Устойчивость перегородок обеспечивается укладкой арматуры в горизонтальные швы и вертикальные штрабами, оставленные в местах примыкания к капитальным стенам.

Кровля

В здании запроектирована чердачная стропильная крыша.Кровля выполнена из металлочерепицы, с холодным чердаком.

Кровлю поддерживает стропильная система, состоящая из мауэрлатов- опорных брусьев, укладываемых на наружные стены, стоек и прогонов устанавливаемых в середине здания; стропил- балок, уложеных по скату, и опалубки из досок, скомбинированой с обрешёткой из брусков, на которые непосредственно укладывается кровельный материал. Шаг стропил-1 м.

Металлочерепица представляет собой профилированые листы с продольными волнами и поперечными гофрами, конфигурация которых воспроизводит вид традиционной черепицы.Толщина-0,5мм ; полезная ширина- 1100мм; максимальная длина- 7м.Шаг поперечного рисунка – 350мм.

Обрешётка крепится к стропилам при помощи гвоздей. Между стропилами и обрешёткой укладывается слой пароизоляции. Листы металлочерепицы крепятся к обрешётке при помощи шурупов, с учётом 6 штук на 1 м2.

Наружный организованный водосток равен:

Общая площадь кровли:

Sобщ=573 м2

Из расчёта одна воронка обслужит 33 м2 кровли

Количество водосточных труб:

Nтруб= штук.

Наружная и внутренняя отделка

Наружная отделка:

Цокольная часть здания облицовывается плитками декоративного камня.

Наружная стена облицована керамическим кирпичом.

Внутренняя отделка:

В коридорах стены отштукатурены и покрыты специальными красками.

В комнатах стены оклеены обоями. В кухнях на высоту рабочей зоны(1 метр от уровня пола) стена облицована плиткой. Остальная часть стены оштукатурена и покрыта специальной краской.

Санузел облицован керамической плиткой.

Полы

Дощатые полы

Для покрытия деревянных полов применяются древесина хвойных и лиственных пород. Это строганные шпунтованные доски первого и второго сорта. Толщина досок составляет 29мм. Ширина досок после острожки, выборки гребней и пазов, составляет 115мм.

Для лаг применяются доски 2-го и 3-го сорта влажностью не более 18%.Толщина лаг-50мм, а подкладок-30мм; ширина лаг-100мм.

В качестве звукоизоляции служат звукоизоляционные ленточные подкладки .

Устройство досчатого пола заканчивается установкой плинтусов между полом и стеной по всему периметру помещения. Для крепления плинтусов в стенах через каждые 70см электродрелью просверливается отверстие и забиваются деревянные пробки.

Для обеспечения звукоизоляции между плинтусом и стеной устраиваются прокладки из мягкой древесноволокнистой плиты или другого материала.

Плиточные полы

Плиточные полы устраиваются в санузлах. Эти полы представляют собой конструкцию, в которую входят следующие элементы:

Покрытие из керамических плиток.

Прослойка, связывающая покрытие с перекрытием.

Стяжка из цементно-песчаного раствора.

Гидроизоляционный слой.

Звукоизоляционный слой.

Плита перекрытия.
