Система смазки (рис. 11) включает в себя масляный насос, картер масляный, фильтры очистки масла (полнопоточный и центробеж­ный), воздушно-масляный радиатор, масляные каналы в блоке и головках цилиндров, передней крышке и картере маховика, наруж­ные маслопроводы, маслозаливную горловину, клапаны для обеспечения нормальной рабо­ты системы и контрольные приборы.

Из картера 17 масло через маслоприемник 16 входит в нагнетающую и радиаторную секции масляного насоса 7. Из нагнетающей секции через канал в правой стенке блока масло идет в полнопоточный фильтр 15, где оно очи­щается двумя фильтрующими элементами, затем масло поступает в главную магистраль 18, откуда по каналам в блоке и головках цилиндра оно подается к коренным подшипникам коленчатого вала, подшипникам распре­делительного вала, втулкам коромысел и верх­ним наконечникам штанг толкателей. К ша­тунным подшипникам коленчатого вала масло подается по отверстиям внутри вала от ближайшей ко­ренной шейки. Масло, снимаемое со стенок цилиндра маслосъемным кольцом, отводится в поршень и смазывает опоры поршневого пальца в бобышках и подшипник верхней головки шатуна. Через каналы в задней стенке блока цилиндров и картере маховика масло под давлением поступает к подшип­никам компрессора 1, а через каналы в пе­редней стенке блока – к подшипникам топлив­ного насоса высокого давления 2. Предусмот­рен отбор масла из главной магистрали к выключателю 3 гидромуфты 4, который уста­новлен на переднем торце блока и управляет работой гидромуфты привода вентилятора. Из радиаторной секции масло поступает к центробежному фильтру 11, далее – в радиа­тор и затем сливается в картер. При закры­том кране 10 масло из центробежного фильтра через сливной клапан 9 сливается в картер двигателя, минуя радиатор.

Остальные детали и узлы двигателя сма­зываются разбрызгиванием и масляным ту­маном.

Масляный насос (рис. 12) закреплен на нижней плоскости блока цилиндров. Нагнетающая секция насоса подает масло в главную ма­гистраль двигателя, радиаторная секция – в центробежный фильтр и радиатор. В кор­пусах секций 1 и 5 установлены предохранительные клапаны 11 и 18, отрегу­лированные на давление открытия 8,49,5 кгс/см² и предназначенные для ограниче­ния максимального давления на выходе из секций насоса, и клапан 14 системы смазки, срабатывающий при давлении 4,04,5 кгс/см² и предназначенный для ограничения давления в главной магис трали двигателя.

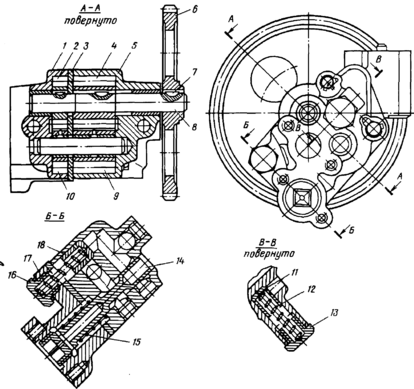

Рис. 12. Масляный насос:

1 – корпус радиаторной секции; 2 – ведущая шестерня радиаторной секции; 3 – проставка; 4 – ведущая шестерня нагнетающей секции; 5 – корпус нагнетающей секции; 6 – ведомая шестерня привода насоса; 7 – шпонка; 8 – валик ведущих шестерен; 9 – ведомая шестерня нагнетающей секции; 10 – ведомая шестерня радиаторной секции; 11 – предохранительный клапан радиаторной секции; 12, 15, 17 – пружины клапанов; 13, 16 – пробки клапанов; 14 – клапан системы смазки; 18 – предохранительный клапан нагнетающей секции.

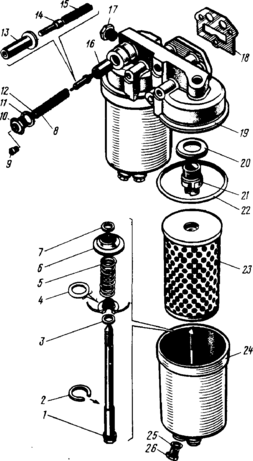

Рис. 13. Полнопоточный фильтр очистки масла:

1 – стержень; 2 – стопорное кольцо; 3 – шайба; 4 – уплотнительное кольцо; 5 – пружина колпака; 6 – уплотнительная чашка; 7 – шайба; 8 – пружина перепускного клапана; 9 – винт сигнализатора; 10 – пробка перепускного клапана; 11, 18, 20, 26 – прокладки; 12 – регулировочная шайба; 13 – корпус сигнализатора; 14 – подвижной контакт сигнализатора; 15 – пружина контакта сигнализа­тора; 16 – перепускной клапан; 17 – пробка; 19 – корпус фильтра; 21 – втулка корпуса; 22 – уплотнительное кольцо; 23 – фильтрующий элемент; 24 – колпак; 25 – сливная пробка.

Полнопоточный фильтр очистки масла (рис. 13), установленный на правой стороне блока ци­линдров, состоит из корпуса 19, колпаков 24 и двух бумажных фильтрующих элемен­тов 23. В корпусе фильтра установлен перепускной клапан 16 с сигнализатором засорённости фильтроэлементов.

Однако использование бумажных фильтро­элементов очистки масла еще не гарантирует полной его очистки. Даже при незначитель­ном попадании воды в масло и при несоблю­дении правил эксплуатации двигателя (ра­бота на повышенном и особенно понижен­ном тепловом режиме, применение несоответ­ствующего сорта масла и др.) предельное засорение элементов масляного фильтра мо­жет наступить раньше установленного срока. В этом случае фильтр длительное время ра­ботает с открытым перепускным клапаном, что зачастую приводит к задиру и провороту вкладышей коленчатого вала.

Для определения момента предельного за­сорения элементов в конструкции фильтра предусмотрен сигнализатор засоренности, сов­мещенный с перепускным клапаном. Контак­ты сигнализатора замыкаются при открытии перепускного клапана.

Сигнальная лампа засорённости фильтроэлементов расположена на щитке приборов в кабине. Допускается свечение и мигание лампы при пуске и прогреве двигателя. При постоянном свечении лампы на прогретом двигателе нужно заменить фильтрующие элементы.

В корпусе фильтра установлены датчики давления масла и сигнализации о недопустимом понижении (менее 68,7 кПа [0,7 кгс/см²]) давления масла в главной магистрали.

Перепускной клапан перепускает неочищенное масло в главную магистраль, минуя фильтрующий элемен­т, при низкой температуре масла или при значительном засорении фильтрующих элемен­тов, при перепадах давления на элементах 245,8294,2 кПа (2,53,0 кгс/см²).

Ф ильтр центробежный масляный (рис. 14) с актив­но-реактивным приводом ротора установлен на передней крышке блока цилиндров с правой стороны двигателя. Ротор 3 в сборе с колпаком 2 приводится во вращение струёй масла, вытекающей из щели-сопла в оси 11 ротора, а также реактивными силами, воз­никающими при выходе масла из ротора в канал оси через тангенциальные каналы ротора.

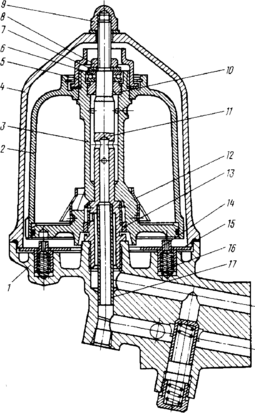

Рис. 14. Центробежный масляный фильтр:

1 – корпус; 2 – колпак ротора; 3 – ротор; 4 – колпак фильтра; 5 – гайка крепления колпака рото­ра; 6 – упорный шарикоподшипник; 7 – упорная шайба; 8 – гайка крепления ротора; 9 – гайка крепления колпака фильтра; 10 – верхняя втулка ротора; 11 – ось ротора; 12 – экран; 13 – нижняя втулка ротора; 14 – палец стопора; 15 – пластина стопора; 16 – пружина стопора; 17 – трубка отво­да масла.

При работе двигателя масло из радиатор­ной секции насоса под давлением подается в фильтр, обеспечивая вращение ротора. Под действием центробежных сил механичес­кие частицы отбрасываются к стенкам колпа­ка ротора и задерживаются, а очищенное масло через отверстие в оси ротора и трубку 17 поступает в воздушно-масляный радиатор или через сливной клапан в корпусе фильтра, отрегулированный на давление 0,50,7 кгс/см², в картер двигателя. Перепускной клапан, установленный в корпусе фильтра и отрегулированный на давление 6,06,5 кгс/см², ограничивает максимальное давле­ние перед центрифугой.

Во избежание нарушения балансировки при обслуживании фильтра, на роторе и кол­паке нанесены метки, которые необходимо совмещать при сборке.

Картер масляный – стальной, штампован­ный, закреплен на нижней плоскости блока цилиндров болтами. Между картером и бло­ком установлена резинопробковая прокладка для обеспечения герметичности соединения. Для предотвращения быстрого перетекания масла при разгоне и торможении автомобиля в картер вварена перегородка. В нижней части картера имеется сливная пробка.

Воздушно-масляный радиатор – трубчато-пластинчатый, двухрядный, воздушного охлаждения, установлен пе­ред радиатором системы охлаждения двига­теля.

Начиная с I квартала 1986 г. на автомоби­ли устанавливается масляный радиатор из оребрённой алюминиевой трубки.

Масляный радиатор должен быть постоян­но включен. Для ускорения прогрева двига­теля при пуске зимой радиатор следует от­ключить (закрытием крана на корпусе центро­бежного масляного фильтра). После прогре­ва двигателя кран открыть.

Система питания топливом.

Система питания топливом обеспечивает очистку топлива и равномерное распределе­ние его по цилиндрам двигателя строго до­зированными порциями. На двигателях КамАЗ применена система питания топливом раз­деленного типа, состоящая из топливного насоса высокого давления, форсунок, филь­тров грубой и тонкой очистки, топливоподкачивающего насоса низкого давления, топливопроводов низкого и высокого давления, топливных баков, электромагнитного клапана, факельных свечей и электрофакельного пускового устройства.

Характеристика топлив­ной аппаратуры.

Система питания работает следующим об­разом. Топливо из бака 1 (рис. 15) через фильтр 2 грубой очистки засасывается топливоподкачивающим насосом и через фильтр 17 тонкой очистки по топливопроводам 3, 9, 15, 21 низкого давления подается к топ­ливному насосу высокого давления; соглас­но порядку работы цилиндров двигателя на­сос распределяет топливо по трубопроводам 6 высокого давления к форсункам 5. Фор­сунки распыляют и впрыскивают топливо в камеры сгорания. Избыточное топливо, а вмес­те с ним и попавший в систему воздух через перепускной клапан топливного насоса высо­кого давления и клапан-жиклер фильтра тон­кой очистки по дренажным топливопрово­дам 16 и 18 отводится в топливный бак. Топ­ливо, просочившееся через зазор между корпусом распылителя и иглой, сливается в бак через сливные топливопроводы 4, 14, 20.
