Распределение вероятностей длины скачка =x_i имеет характеристическую функцию (s), определенную в общем виде в (2.4.8) как

где s, в общем, может быть комплексным параметром. Разложение экспоненты в интеграле в ряд даст

Почленно интегрируя по x_i и учитывая выражения (4.7.41) – (4.7.44) получим

Говоря физическим языком, отдельные вклады x_i в коэффициент использования, которые вносятся напряжениями вызванными волнами, обычно довольно-таки нерегулярны. Если размах напряжений распределен экспоненциально, что часто бывает в морских конструкциях, то отдельный вклад x_i для m=1 имеет среднеквадратическое относительное отклонение =4,36 и коэффициент асимметрии =19,6. Следовательно, функция плотности вероятности для отдельных приростов коэффициента использования очень широкая и в значительной степени асимметричная.

Уравнение движения для коэффициента использования. Коэффициент использования  в момент времени t описывают при помощи функции плотности вероятности (,t). Соответствующую характеристическую функцию обозначим через (s,t), где s – такая же переменная, как и в (4.7.48). Ее получают с помощью преобразования плотности вероятности (,t)

Позже, эта характеристическая функция будет использована для вывода дифференциального уравнения в частных производных для (,t).

Теперь, если коэффициент использования после n циклов напряжений обозначен через _n, как в (4.7.38), то коэффициент использования одним периодом позже будет

Согласно гипотезе Палмгрена-Майнера, вклад x_i не зависит от предыдущих вкладов, так, что _n и x_i статистически независимы. В связи с этим, характеристические функции перемножаются, как это установлено правилом C в главе 2.4.2(iii). Т.к. эти функции уже определны в выражениях (4.7.50) и (4.7.47) соответственно, то характеристической функцией для распределения вероятностей  в момент времени t+T будет

Коэффициент использования  увеличивается скачкообразно и нерегулярно. Следовательно, он не имеет непрерывной скорости изменения, хотя можно вывести ее среднее значение из скорости роста U в (4.7.41). Тем не менее, можно считать, что функция вероятности (,t) и характеристическая функция (s,t) изменяются во времени непрерывно. Т.о., мы можем найти производную характеристической функции по времени на примере изменения через один цикл напряжений T

Левую часть выражения можно заменить на производную (4.7.50) по времени, тогда как в правую часть можно подставить (4.7.52) и (4.7.49).

Если мы рассматриваем (s,t) в качестве преобразования Лапласа (Laplace) по , который входит в плотность вероятности (,t), то члены вида s^j(s,t) в (4.7.54) будут определены как преобразование Лапласа производных от (,t) по . Формально, его можно вывести с помощью трех последовательных интегрирований по частям правого интеграла из (4.7.50). Подставленное в (4.7.54) оно даст

Первым необходимым условием для всех  и t в этом соотношении является то, что функция плотности вероятности должна удовлетворять дифференциальному уравнению в частных производных

Это уравнение Фоккера-Планка третьего порядка (посмотрите работу /10/), которое включает смещение, рассеяние и асимметрию. Данное уравнение количественно описывает поведение функции вероятности с течением времени. Три коэффициента U, V и W заданы в (4.7.44) и могут быть вычислены на основе параметров распределения вероятностей и данных по S-N кривых.

Однако, что бы (4.7.56) было полным решением, для граничных членов во второй строке (4.7.55) необходимо, что бы (,t) и его первые две производные по , были равны нулю при =0 и =. Т.к. функция плотности вероятности (4.7.40) длин отдельных скачков x_i может быть равна бесконечности при x_i=0, то (,t) также может быть первоначально равна бесконечности. По этой причине, одно уравнение Фоккера-Планка (4.7.56) не всегда может достаточно полно описать первый этап развития усталости.

Моменты и приближенные решения. Помимо уравнения Фоккера-Планка (4.7.56), можно получить достаточно хорошие данные по усталостному распределению вероятностей (,t) учитывая моменты.

Как установлено выше, мы можем рассматривать длины скачков в сумме (4.7.38) как статистически независимые. Согласно правилу C в параграфе 2.4.2(iv), три первых центральных момента складываются. Т.е. среднее значение и два первых центральных момента коэффициента использования после n циклов будут

Т.о., среднеквадратическое отклонение, также как и момент третьего порядка коэффициента , будет расти с увеличением n. Среднеквадратическое отклонение величины  относительно математического ожидания будет

где   это относительна дисперсия каждого отдельного скачка, определенная в (4.7.45). Таким же образом, показатель асимметрии коэффициента использования после n циклов

где   основная асимметрия (4.7.46) в отдельных скачках. Т.о., как относительная дисперсия, так и показатель асимметрии уменьшаются с течением времени и ростом n. В зависимости от значения показателя асимметрии ₃, функция вероятности (,t) может быть приблизительно найдена с помощью стандартных распределений.

Когда асимметрия становиться меньше двух, т.е. ₃2,0, распределение вероятностей (,t) для  может быть представлено экспоненциальным гамма распределением с плотностью (4.2.21). Это имеет место для размахов напряжений распределенных экспоненциально и m=3 при n96 циклов. Функцию плотности вероятности можно записать

Параметры a, h и u (не путать с параметрами (4.7.1)) можно найти из моментов, как это показано в главе 4.2.2.

Сначала, из уравнения (4.2.32) определяют форму или параметр асимметрии a как решение уравнения

Затем, находят параметр дисперсии h, так же как в (4.2.33), т.е.

Наконец, параметр распространения u вычисляют из (4.2.34)

-функции – это поли-гамма функции, они представлены в приложении B.

Когда время проходит и асимметрия становится еще меньше, например ₃0,4, для поли-гамма функций можно использовать некоторые асимптотические формулы. Для экспоненциальных распределений размахов напряжений это происходит при n2400. Параметры экспоненциального гамма распределения a, h и u можно вычислить по более простым формулам

Если асимметрия ₃ становится еще меньше, то распределение коэффициентов использования (,t) можно представить функцией нормального распределения вероятностей. Плотность вероятности можно записать

Для числа циклов n=9600, в случае экспоненциального распределения размахов напряжений, асимметрия ₃=0,2. В большинстве случаев, это пренебрежимо малая величина так, что можно использовать функцию плотности нормального распределения вероятностей. Следовательно, функция нормального распределения вероятностей (4.7.69) достаточна при решении большинства задач по многоцикловой усталости. Но для малоцикловой усталости со случайным нагружением, значение прогнозируемого ресурса может быть полностью скрыто естественной дисперсией.

Модель случайного блуждания. Понятие о естественной дисперсии в усталости может быть, также, получено с помощью в некоторой степени искусственной, но поучительной модели случайного блуждания. Этот способ можно сформулировать следующим образом:

• Коэффициент использования  растет скачкообразно, эти скачки имеют определенную длину L.

• Для каждого цикла напряжений существует определенная вероятность p того, что  сделает один шаг вперед, а также вероятность (1-p) того, что он останется неизменным.

• Вероятность скачка в одном цикле не зависит от предыдущих скачков.

Данное значение коэффициента использования  определяют после j скачков, а именно

Однако, эти скачки будут появляться нерегулярно. Вероятность того, что в течении nj циклов коэффициент использования будет иметь j скачков, задана функцией вероятности биномиального распределения

Для краткой иллюстрации этого метода, рассмотрим особый случай, когда вероятность возрастания  в течение цикла равна 50% и вероятность того, что он останется прежним так же 50%

Это делает вероятность (4.7.71) равной

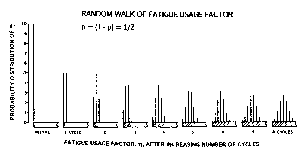

Для первых циклов, распределение вероятностей показано на рис. 4.7.8, его легко определить по таблице биномиальных коэффициентов.

Рис. 4.7.8 Зависимость функции вероятности коэффициента использования  от числа циклов, для случая p=(1-p)=0,5.

Очевидно, что после нескольких циклов, (дискретное) распределение вероятностей образует блоковое множество определенной ширины. За каждый цикл, вершина этого множества делает шаг вперед, ширина его также увеличивается.

В общем случае выражения (4.7.71), среднее значение и расхождение _ коэффициента использования после n циклов равны соответственно

Следовательно, относительная дисперсия после n циклов

Сравнивая это выражение с уравнениями (4.7.57) и (4.7.60), можно сделать вывод, что, когда математическое ожидание длины одного скачка и относительная дисперсия  известны, параметры случайного блуждания L и p будут
