5

ЗАЩИТА ОТ ЭЛЕКТРОМАГНИТНЫХ ПОЛЕЙ

Источники электромагнитных полей радиочастот и их характеристика

Источниками электромагнитных полей (ЭМП) явля­ются: атмосферное электричество, радиоизлучения, элек­трические и магнитные поля Земли, искусственные ис­точники (установки ТВЧ, радиовещание и телевидение, радиолокация, радионавигация и др.). Источниками из­лучения электромагнитной энергии являются мощные телевизионные и радиовещательные станции, промышлен­ные установки высокочастотного нагрева, а также мно­гие измерительные, лабораторные приборы. Источниками излучения могут быть любые элементы, включенные в вы­сокочастотную цепь.

Токи высокой частоты применяют для плавления ме­таллов, термической обработки металлов, диэлектриков и полупроводников и для многих других целей. Для научных исследований в медицине применяют токи ульт­равысокой частоты, в радиотехнике — токи ультравы­сокой и сверхвысокой частоты. Возникающие при ис­пользовании токов высокой частоты электромагнитные поля представляют определенную профессиональную вредность, поэтому необходимо принимать меры защиты от их воздействия на организм.

Токи высокой частоты создают в воздухе излучения, имеющие ту же электромагнитную природу, что и инфра­красное, видимое, рентгеновское и гамма-излучение. Раз­личие между этими видами энергии — в длине волны и час­тоте колебаний, а значит, и в величине энергии кванта, составляющего электромагнитное поле. Электромагнит­ные волны, возникающие при колебании электрических

зарядов (при прохождении переменных токов), называ­ются радиоволнами.

Электромагнитное поле характеризуется длиной вол­ны ,м или частотой колебания f, Гц:

= сТ == elf, или с == f, (45)

где с = 3 • 10^s м/с — скорость распространения радио­волн, равная скорости света; f — частота колебаний, Гц;

Т = 1// — период колебаний.

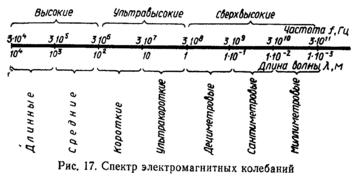

Интервал длин радиоволн — от миллиметров до де­сятков километров, что соответствует частотам колебаний в диапазоне от 3 • 10⁴ Гц до 3 • 10" Гц (рис. 17).

Интенсивность электромагнитного поля в какой-либо точке пространства зависит от мощности генаратора и расстояния от него. На характер распределения поля в помещении влияет наличие металлических предметов и конструкций, которые являются проводниками, а также диэлектриков, находящихся в ЭМП.

Источники электромагнитных полей промышленной частоты в электроустановках сверхвысокого напряжения (СВН)

При эксплуатации электроэнергетических устано­вок — открытых распределительных устройств (ОРУ) и воздушных ЛЭП напряжением выше 330 кВ — в прост­ранстве вокруг токоведущих частей действующих элек­троустановок возникает сильное электромагнитное поле, влияющее на здоровье людей. В электроустановках напряжением ниже 330 кВ возникают менее интенсив­ные электромагнитные поля, не оказывающие отрица­тельного влияния на биологические объекты.

Эффект воздействия электромагнитного поля на био­логический объект принято оценивать количеством элек­тромагнитной энергии, поглощаемой этим объектом при нахождении его в поле. При малых частотах (в данном случае 50 Гц) электромагнитное поле можно рассматри­вать состоящим из двух полей (электрического и магнит­ного), практически не связанных между собой. Электри­ческое поле возникает при наличии напряжения на токо­ведущих частях электроустановок, а магнитное — при прохождении тока по этим частям. Поэтому допустимо рассматривать отдельно друг от друга влияние, оказыва­емое ими на биологические объекты.

Установлено, что в любой точке поля в электроуста­новках сверхвысокого напряжения (50 Гц) .поглощен­ная телом человека энергия магнитного поля примерно в 50 раз меньше поглощенной им энергии электрического поля (в рабочих зонах открытых распределительных устройств и проводов ВЛ-750 кВ напряженность магнит­ного поля составляет 20—25 А/м при опасности вредного влияния 150—200 А/м).

На основании этого был сделан вывод, что отрица­тельное действие электромагнитных полей электроуста­новок сверхвысокого напряжения (50 Гц) обусловлено электрическим полем, то есть нормируется напряжен­ность Е, кВ/м.

В различных точках пространства вблизи электро­установок напряженность электрического поля имеет разные значения и зависит от ряда факторов: номиналь­ного напряжения, расстояния (по высоте и горизонтали) рассматриваемой точки от токоведущих частей и др.

Воздействие электромагнитных полей на организм человека

Промышленная электротермия, в которой применяют­ся токи радиочастот для электротермической обработки ма­териалов и изделий (сварка, плавка, ковка, закалка, пай­ка металлов; сушка, спекание и склеивание неметаллов), широкое внедрение радиоэлектроники в народное хозяй­ство позволяют значительно улучшить условия труда, снизить трудоемкость работ, добиться высокой экономич­ности процессов производства. Однако электромагнитныеизлучения радиочастотных установок, воздействуя на организм человека в дозах, превышающих допустимые, могут явиться причиной профессиональных заболева­ний. В результате возможны изменения нервной, сердеч­но-сосудистой, эндокринной Я других систем организма человека.

Действие электромагнитных полей на организм чело­века проявляется в функциональном расстройстве цент­ральной нервной системы; субъективные ощущения при этом — повышенная утомляемость, головные боли и т. п. Первичным проявлением действия электромагнитной энергии является нагрев, который может привести к из­менениям и даже к повреждениям тканей и органов. Ме­ханизм поглощения энергии достаточно сложен. Возмож­ны также перегрев организма, изменение частоты пуль­са, сосудистых реакций. Поля сверхвысоких частот могут оказывать воздействие на глаза, приводящее к воз­никновению катаракты (помутнению хрусталика). Мно­гократные повторные облучения малой интенсивности могут приводить к стойким функциональным расстрой­ствам центральной нервной системы. Степень биологиче­ского воздействия электромагнитных полей на организм человека зависит от частоты колебаний, напряженности и интенсивности поля, длительности его воздействия. Биологическое воздействие полей разных диапазонов неодинаково. Изменения, возникающие в организме под воздействием электромагнитных полей, чаще всего обратимы.

В результате длительного пребывания в зоне дей­ствия электромагнитных полей наступают преждевремен­ная утомляемость, сонливость или нарушение сна, появ­ляются частые головные боли, ""наступает расстройство нервной системы и др. При систематическом облучении наблюдаются стойкие нервно-психические заболевания, изменение кровяного давления, замедление пульса, тро­фические явления (выпадение волос, ломкость ногтей и т. п.).

Аналогичное воздействие на организм человека ока­зывает электромагнитное поле промышленной частоты в электроустановках сверхвысокого напряжения. Интен­сивные электромагнитные поля вызывают у работающих нарушение функционального состояния центральной нервной системы, сердечно-сосудистой системы и перифе­рической крови. При этом наблюдаются повышенная

утомляемость, вялость, снижение точности рабочих дви­жений, изменение кровяного давления и пульса, возник­новение болей в сердце (обычно сопровождается арит­мией) , голов ные боли.

Предполагается, что нарушение регуляции физиоло­гических функций организма обусловлено воздействием поля на различные отделы нервной системы. При этом повышение возбудимости центральной нервной системы происходит за счет рефлекторного действия поля, а тор­мозной эффект — за счет прямого воздействия поля на структуры головного и спинного мозга. Считается, что кора головного мозга, а также промежуточный мозр особенно чуствительны к воздействию поля.

Наряду с биологическим действием электрическое поле обусловливает возникновение разрядов между че­ловеком и металлическим предметом, имеющим иной, чем человек, потенциал. Если человек стоит непосред­ственно на земле или на токопроводящем заземленном основании, то потенциал его тела практически равен ну­лю, а если он изолирован от земли, то тело оказывается под некоторым потенциалом, достигающим иногда не­скольких киловольт.

Очевидно, что прикосновение человека, изолирован­ного от земли, к заземленному металлическому предмету, равно как и прикосновение человека, имеющего контакт с землей, к металлическому предмету, изолированному от земли, сопровождается прохождением через человека в землю разрядного тока, который может вызывать бо­лезненные ощущения, особенно в первый момент. Часто прикосновение сопровождается искровым разрядом. В случае прикосновения к изолированному от земли ме­таллическому предмету большой протяженности (трубо­провод, проволочная ограда на деревянных стойках и т. п. или большого размера металлическая крыша дере­вянного здания и пр.) сила тока, проходящего через че­ловека, может достигать значений, опасных для жизни.

Нормирование электромагнитных полей

Исследованиями установлено, что биологическое дей­ствие одного и того же по частоте электромагнитного по-ля зависит от напряженности его составляющих (электри­ческой и магнитной) или плотности потока мощности для диапазона более 300 МГц. Это является критерием для

определения биологической активности электромагнит­ных излучений. Для этого электромагнитные излучения с частотой до 300 МГц разбиты на диапазоны, для кото­рых установлены предельно допустимые уровни напря­женности электрической, В/м, и магнитной, А/м, состав­ляющих поля. Для населения еще учитывают их место­нахождение в зоне застройки или жилых помещений.

Согласно ГОСТ 12.1.006—84, нормируемыми пара­метрами в диапазоне частот 60 кГц — 300 МГц являются напряженности Е и Н электромагнитного поля. На рабочих местах и в местах возможного нахождения пер­сонала, профессионально связанного с воздействием элек­тромагнитного поля, предельно допустимая напряжен­ность этого поля в течение всего рабочего дня не должна превышать нормативных значений.

Эффект воздействия электромагнитного поля на биоло­гический объект принято оценивать количеством элек­тромагнитной энергии, поглощаемой этим объектом при нахождении его в поле. Вт:

где — плотность потока мощности излучения электро­магнитной энергии» Вт/м²; 5эф — эффективная поглоща­ющая поверхность тела человека, м².

В табл. 3 приведены предельно допустимые плотности потока энергии электромагнитных полей (ЭМП) в диа-назоне частот 300 МГц—300000 ГГц и

Таблица 3. Нормы облучения УВЧ и СВЧ

время пребывания на рабочих местах и в местах возможного нахожде­ния персонала, профессионально связанного с воздей­ствиемЭМП.

В табл. 4 приведено допустимое время пребывания человека в электрическом поле промышленной частоты сверхвысокого напряжения (400 кВ и выше).

Таблица 4. Предельно допустимое время c напряжением 400 кВ и выше

Ограничение времени пребывания человека в элек­тромагнитном поле представляет собой так называемую «защиту временем».

Если напряженность поля на рабочем месте превы­шает 25 кВ/м или если требуется большая продолжитель­ность пребывания человека в поле, чем указано в табл. 4, работы должны производиться'^ применением защитных средств — экранирующих устройств или экранирующих костюмов.

Пространство, в котором напряженность электриче­ского поля равна 5 кВ/м и больше, принято называть опасной зоной или зоной влияния. Приближенно можно считать, что эта зона лежит в пределах круга с центром в точке расположения ближайшей токоведущей части, находящейся под напряжением, и радиусом R == 20 м для электроустановок 400—500 кВ и R = 30 м для электроустановок 750 кВ (рио. 18). На пересечениях ли­ний электропередачи сверхвысокого (400—750 кВ) и ульт­равысокого (1150 кВ) напряжения с железными и автомо­бильными дорогами устанавливаются специальные знаки безопасности, ограничивающие зоны влияния этих воздушных линий.

Рис. 18. Радиусы опасных зон (зон влияния):

а—источник влияния—открытое распределительное устройство или про­вода воздушной линии электропередачи; б — источник влияния — токове-дущие части аппаратов

Допустимое значение тока, длительно проходящего через человека и обусловленного воздействием электри­ческого поля электроустановок сверхвысокого напряже­ния, составляет примерно 50—60 мкА, что соответствует напряженности электрического поля на высоте роста че­ловека примерно 5 кВ/м. Если при электрических раз­рядах, возникающих в момент прикосновения человека к металлической конструкции, имеющей иной, чем чело­век, потенциал, установившийся ток не превышает 50— 60 мкА, то человек, как правило, не испытывает боле­вых ощущений. Поэтому это значение тока принято в качестве нормативного (допустимого).
