Выбор межоперационных транспортных средств.
Для обеспечения нормального ритма работы участка необходимы транспортные средства, на выбор которых оказывает влияние характеристики технологического процесса: габариты и масса обрабатываемых деталей, количество оборудования.
Количество транспортных средств , необходимых для внутри цеховых перевозок , определяется по формуле:
nт = Q·(L/V + m·(tп + tр)/( q · k · T·( 1 – k1)),
где
Q – масса грузов , подлежащих перевозке по годовому плану, т Q = 1500 ·8,5 = 12750 кг = 12,75 т .
L – длина маршрута, м L = 60 м.
V – средняя скорость движения, м/мин V =1,15 м/мин .
m – число разгрузочно – погрузочных пунктов на маршруте, m = 7.
tп - среднее время погрузки на одном пункте, мин tп = 5 мин.
tр - среднее время разгрузки на одном пункте, мин tр = 5 мин.
q - грузоподьемность транспортной тележки , т q = 5 т.
к – коэффициент использования грузоподьемности ( 0,7- 0,8 ) к = 0,7.
Т – годовой фонд с учетом сменности ,ч Т = 4013 ч.
k1 – коэффициент учитывающий потери времени на ремонт, k1 =0,1.
nт = 12,75·(60/1,15 + 7·(5 + 5)/( 5 · 0,7 · 4013·( 1 – 0,1)) = 0,123
В следствии того что масса деталей мала, но велико их количество то принимаем 2 крана грузоподъемностью по5 т ( с электроталью ) и 3 крана по 3т (с электроталью ).
2.4. Организация и обслуживание рабочего места.
Рабочее место — зона приложения труда, определенная на основании трудовых и других действующих норм, оснащенная необходимыми средствами, предназначенными для трудовой деятельности одного или нескольких исполнителей. Применительно к машиностроительному производству согласно ГОСТ 14.004—83 рабочее место—элементарная единица структуры предприятия, где размещены исполнители работы, обслуживаемое технологическое оборудование, часть конвейера, на ограниченное время — оснастка и предметы труда. Коллективное рабочее место состоит из индивидуальных рабочих мест.
Производственная зона бригады может состоять как из индивидуальных (например, в бригаде, обслуживающей конвейер), так и из коллективных рабочих мест (например, в бригаде, обслуживающей агрегат). Совокупность рабочих мест, входящих в бригаду, должна соответствовать бригадной зоне обслуживания, совокупность бригадных зон обслуживания — границам производственного участка, совокупность рабочих мест всех участков — границам цеха и т. д.
Рациональная организация рабочих мест снимает излишнюю утомляемость и заметно влияет на повышение производительности труда, не требуя значительных материальных затрат. Она часто свидетельствует об уровне организованности всего предприятия. Форма организации труда зависит от особенностей выполняемых работ, степени их механизации, форм специализации и кооперирования труда.
Системы организационно-технических мероприятий, обеспечивающих на рабочем месте необходимые условия для высокопроизводительного труда при наименьшей утомляемости и полном использовании технических возможностей оборудования, называют организацией рабочего места.
По степени механизации выполняемых операций рабочие места подразделяются на автоматические и полуавтоматические, машинные, машинно-ручные и ручные. В зависимости от числа занятых па выполнении работы рабочих рабочие места могут быть индивидуальные и бригадные, в зависимости от числа обслуживаемых станков — одностаночные и многостаночные, а в зависимости от характера работы — стационарные и передвижные.
Рациональная организация труда и рабочих мест предполагает соблюдение соответствующих требований к пространственному размещению всех предметов труда, оборудования и оснастки, к обслуживанию рабочего места, к конструкции оборудования и оснастки, к физиологическим и гигиеническим условиям труда, к эстетическому оформлению техники и интерьера и др.
Правильная организация рабочего места требует: оснащения рабочего места технологической документацией, высокопроизводительным оборудованием, приспособлениями, инструментом, транспортными устройствами; правильной планировки рабочего места; организации бесперебойного обслуживания рабочего места материалами, заготовками и инструментом; своевременного ремонта оборудования и технологической оснастки; обеспечения здоровых и безопасных условий труда; соблюдения на рабочем месте чистоты и порядка.
При планировке рабочего места следует учитывать некоторые физиологические и эргономические требования, как-то: температуру, влажность, степень чистоты воздуха, расположение органов управления, средства сигнализации и т. д. При правильной организации рабочего места рабочий освобожден от несвойственных ему функций (поиски материала, инструмента и т. д.), что способствует рациональному использованию рабочего времени. Трудовой процесс должен быть спроектирован так, чтобы были исключены все излишние приемы и движения, а необходимые для выполнения операции — рационализированы. Рациональность трудового процесса зависит от технологических особенностей выполняемой операции, оборудования и оснастки, наилучшей планировки рабочего места (пространственного размещения всех элементов рабочего места и др.), приводящей к минимизации трудовых движений.

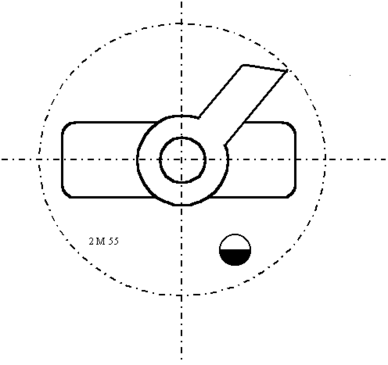

2M55
словное обозначение станка 2M55.Шкаф с инструментом
хема рабочего места станочника.
2M55







Решетки
III. Экономический расчет.
3.1. Расчет затрат на основные материалы.
Данный расчет выполняется на основе норм расхода материала на одну деталь с учетом стоимости возвратных отходов, цены металла, транспортно – заготовительных расходов.
М = м1·Ц1·К3 – м2·Ц2,
где
М – затраты на основные материалы, руб.
м1 – масса заготовки в кг.
м2 – масса отходов в кг.
Ц1, Ц2 – цена металла и стоимость отходов, руб.
Кз – коэффициент учитывающий транспортно – заготовительные расходы на доставку, погрузку. Принимаем Кз = 1,1.
М = 8,5·8,5· 1,1- 6· 0,8 = 74,675 руб.
3.2.Расчет фонда зарплаты производственного персонала участка.
3.2.1. Расчет фонда зарплаты основных производственных рабочих.
Расчет сдельной расценки на операцию определяется:
Рсд = tшт·Счас1разр·Кср.тар,
здесь
Счас.ср = Счас·Ктар.ср
Кср.тар – средний тарифный коэффициент.
Рсд.ток = 2,5·2,59·1,5909=1,030112руб.
Рсд.фрез = 4,3·2,59·1,5527=1,708485руб.
Рсд.шлифовщ = 2,8·2,59·1,528=1,0878руб.
Рсд.сверл = 1,6·2,59·1,528 =0,6216руб.
Суммарная сдельная расценка на изготовление детали:
Рсд.сум = Рсд.ток + Рсд.фрез + Рсд.шлиф + Рсд.сверл + = 1,030112+1,708485+ 1,0878+0,6216= 4,447997 руб.
Результаты заносим в табл. 5.
Таблица расчета суммарной сдельной расценки на изготовление детали.
Табл. 5.
№ операции | Наименование | Норма времени, мин | Часовая тарифная ставка 1 разряда | Средний тарифный коэффициент | Средний тарифный разряд | Сдельная расценка на операцию, руб |
1 | 2 | 3 | 4 | 5 | 6 | 7 |
1 | Токарная | 2,5 | 2,59 | 1,5909 | 5,0909 | 1,030112 |
2 | Фрезерная | 4,3 | 2,59 | 1,5527 | 4,909 | 1,708485 |
3 | Шлифовальная | 2,8 | 2,59 | 1,528 | 4,8 | 1,0878 |
4 | Сверлильная | 1,6 | 2,59 | 1,528 | 4,8 | 0,6216 |
Итого | 4,447997 |
Расчет зарплаты основных производственных рабочих будем производить по формуле:
ЗП ток = 21750·2,59·1,5909=89619,374 руб.
ЗП фрез = 21750·2,59·1,5527=87467,473 руб.
ЗП шлифов = 11310·2,59·1,528=44759,551 руб.
ЗП сверл = 11310·2,59·1,528 =44759,551руб.
Общий фонд заработной платы.
ЗП сум = ЗП ток + ЗП фрез + ЗП шлифов + ЗП сверл = 89619,374 + 87467,473 + 44759,551+ 44759,551= 266605,949 руб.
3.2.2. Расчет фонда зарплаты вспомогательных рабочих.
ЗПвсп = ЗПрем + ЗПнал + ЗПконтр + ЗПкран,
где ,
ЗПрем = Чтар·Ктар·Fэ·Краб
Ктар = (1,54·1+1,38·1+ 1,8·1)/3 = 1,573333
ЗПрем =2,59·1,573333·4013·3= 49058,1224 руб.
ЗПнал = Чтар·Ктар·Fэ·Краб
Ктар =(1,54·1+1,8·1)/2 = 1,67
ЗПнал =2,59·1,67·4013·2= 34714,858 руб.
ЗПконтр = Чтар·Ктар·Fэ·Краб
Ктар = 1,8
ЗПконтр =2,59·1,8·4013·1= 18708,606 руб.
ЗПкран = Чтар·Ктар·Fэ·Краб
Ктар = (1,54·1+ 1,8·1)/2 =1,67
ЗПкран = 2,59·1,67·4013·2= 34714,8578 руб.
3.2.3. Расчет фонда зарплаты ИТР и МОП и служащих.
На участке принимаем 2 мастера с окладом 1800 руб.
ЗПмастер = 1800·12·2 = 43200 руб.
Принимаем оклад МОП 500 руб.
ЗПмоп = 500·12·1 = 6000 руб.
Принимаем оклад служащих 1000 руб.
