Для абонентских участков сетей сельской телефонной связи были разработаны мало парные кабели с алюминиево-медными жилами и гидрофобным заполнением. Кабели предназначены для организации связи в тональном спектре частот. Их конструкция позволяет осуществлять прокладку непосредственно в грунте, телефонной канализации подвеску на опорах воздушных линий связи. Такие кабели изготовлялись марки ТСПЗПб и ТСПЗПБб - то же бронированный одной стальной лентой с наружным защитным шлангом.
Токопроводящие жилы изготовлены из биметаллической проволоки диаметром 0,9 мм. Токопроводящие жилы изолированы сплошным полиэтиленом радиальной толщиной 0,4 мм для жил диаметром 0,5 мм и 0,8 мм для жил диаметром 0,9 мм. Две изолированные жилы, отличающиеся по цвету, скручены в пару с шагом не более 100 мм. Пары скручены в сердечник по системе повивной скрутки. В каждом повиве должна быть счетная пара, отличающаяся по цвету от всех остальных пар в повиве. Свободное пространство сердечника заполнено гидрофобной массой. Сердечник кабеля влагонепроницаем. Поверх скрученного сердечника наложена поясная изоляция из впрессованного полиэтилена с номинальной толщиной 0,8 мм. Поверх поясной изоляции спирально наложен экран из алюминиевой ленты толщиной 0,1 мм.
Под экраном продольно размещается медная луженая проволока диаметром 0,3-0,4 мм. В кабелях марки ТСПЗПб поверх экрана имеется оболочка из полиэтилена, а в марке ТСПЗПБб - броня из стальной ленты толщиной 0,1 мм с битумным покрытием, наложенная с зазором 3 мм, и защитный шланг из полиэтилена.
Конструкция кабеля ТСПЗПб дана на рис. 2, а в табл. 10 - его конструктивные данные.
Таблица 10. Конструктивные данные кабеля кабеля ТСПЗПб
| Диаметр токопро-водящей жилы, мм | Число пар | Максимальный наружный диаметр кабели, мм | Расчетнан масса 1 км кабеля, кг, не более |
| 0,5 | 5 | 13 | ПО |
| 10 | 16 | 155 | |
| 20 | 19 | 260 | |
| 0,9 | 5 | 19 | 240 |
| 10 | 24 | 370 |
Строительная длина кабеля не менее 300 м. Допускается сдача маломерных отрезков длиной не менее 100 м в количестве не более 25% от общей длины сдаваемой партии кабеля. Механическая прочность кабеля - не менее 490 Н; срок службы - не менее 15 лет.
Техническими условиями регламентированы следующие электрические характеристики кабеля: сопротивление токопроводящих жил на постоянном токе для диаметров 0,9 мм - не более 46 Ом/км соответственно; рабочая емкость — не более 50 нФ/км; электрическое сопротивление изоляции жил — не менее 5000 МОмкм; испытательное напряжение переменного тока частотой 50 Гц между жилами - 1000 В, между жилами и экраном - 500 В; электрическое сопротивление изоляции оболочки — не менее 5,0 МОм-км.
На частоте 800 Гц для кабеля ТСПЗПб 5x2x0,9 - б = 0,7 дБ/км, \ЖВ\ = 640 Ом и А0 = 85...120 дБ.
3. Абонентские кабели с медными жилами
Перспективные сельские АТС соединяются с оконечными устройствами физическими низкочастотными, высокочастотными цифровыми абонентскими линиями.
Для низкочастотных линий применяются много парные кабели с гидрофобным заполнением ТППЗ 10-100x2x0,5; 10-100x2x0,4, мало парные КТПЗБбШп 3x2x0,64; 5x2x0,64; 10x2x0,64. Для линий между АТС и линейным блоком цифрового концентратора или мультиплексора используются одночетверочные кабели с гидрофобным заполнением КСПЗП 1x4x0,64; КСПЗП 1x4x0,9 и КСПЗПБ 1x4x0,9 по одно кабельному варианту. Цифровые тракты между АТС и линейным блоком концентратора или мультиплексора могут быть организованы по низкочастотным кабелям ТППЗ и КТПЗБбШп. Для внутридомовых АЛ следует применять одно парный распределительный провод ТРП и кабель со скрученными парами ТПВ АД 1x2x0,5; 3x2x0,5; 5x2x0,5 цилиндрической конструкции и ТПВП АД 3x2x0,5 и 5x2x0,5 ленточной конструкции.
Дальнейшее развитие абонентских линий СТС должно идти, по пути внедрения высоконадежных мало парных «цифровых» кабелей с экранированными группами, имеющих высокое переходное затухание. Следующий этап совершенствования СТС - создание широкополосной сети оптических кабелей, обеспечивающих услуги сетей доступа. Конфигурация линейных сооружений должна совпадать с построением существующей сети сельской связи. Для организации линий могут быть использованы типовые конструкции оптических кабелей.
Много парные кабели местной связи с гидрофобным заполнением ТППЗ выпускались отечественной промышленностью по ГОСТ 22498-88 с числом пар 10... 100, с медными жилами диаметром 0,4; 0,5 мм, изолированными сплошным полиэтиленом. Группа пар, скрученная в пучок, экранируется тонкой алюминиевой фольгой, поверх которой размещается защитная полиэтиленовая оболочка. Кабель предназначен для использования в низкочастотном диапазоне.
Электрические характеристики кабеля ТППЗ: сопротивление токопроводящей жилы диаметром 0,4 и 0,5 мм по постоянному току - 139±9 и 90±6 Ом/км соответственно, электрическая рабочая емкость - не более 50 нФ/км, сопротивление изоляции жил относительно экрана - не менее 5000 МОмкм. Коэффициент затухания на частоте 1000 Гц - 1,63 и 1,3 дБ/км соответственно, переходное затухание между цепями на ближнем конце не менее 69,5 дБ. С 1 июля 2000 г. кабели изготовляются по ГОСТ С 51.1311 -99.

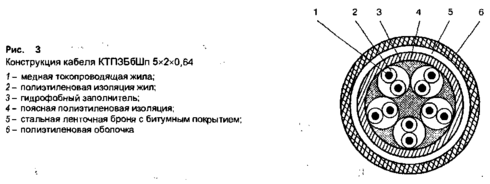

Мало парные кабели для СТС КТПЗБбШп выпускаются по ТУ 1К71-007-87 с медными жилами диаметром 0,64 мм с полиэтиленовой изоляцией, гидрофобным заполнением, с экструдированной поясной изоляцией в виде трубки, бронированной стальной гофрированной лентой с битумным покрытием в полиэтиленовом шланге. Номенклатура кабелей КТПЗБбШп 3x2x0,64, 5x2x0,64, 10x2x0,64.
Электрические характеристики кабеля КТПЗБбШп: сопротивление токопроводящей жилы постоянному току - в пределах 55+3 Ом/км., сопротивление изоляции жил - не менее
5000 МОмкм, рабочая емкость - 45±5 нФ/км, коэффициент затухания на частоте 1000 Гц - не более 0,9 дБ/км, переходное затухание между цепями на ближнем конце - не менее 75 дБ.
Одночетверочные высокочастотные кабели КСПЗП 1x4x0,64 аналогичны конструкции кабеля КСПЗП 1x4x0,9: диаметр медных жил - 0,64 мм, радиальная толщина изоляции - 0,7 мм. Электрические характеристики кабеля КСПЗП 1x4x0,64: сопротивление жилы постоянному току - не более 58 Ом/км, рабочая емкость - 39±3 нФ/км, коэффициент затухания на частоте 512 кГц - 8,0 дБ/км. Переходное затухание между цепями на ближнем конце на сигнале ПСП при скорости передачи 1024 кбит/с - 61 дБ на строительную длину.
Создание экономичных, высоконадежных абонентских цифровых сетей должно идти по пути внедрения технических решений, обеспечивающих уменьшение капитальных затрат и сокращение эксплутационных расходов. Выбор оптимальных технико-экономических решений заключается, в первую очередь, в сравнении параметров цифровых систем передачи и характеристик среды передачи. Как показал опыт внедрения на СЛ двухчетверочных кабелей, КСПЗП 2x4x0,9 обеспечивает высокое переходное затухание на ближнем конце между цепями различных групп и возможность создания линейного тракта ЦСП с усилительной способностью до 60 дБ.
В основу конструкции кабелей для абонентских цифровых сетей принята концепции создания «двуствольных» мало парных кабелей с экранированными группами. По линиям из таких кабелей может работать цифровая сельская аппаратура с усилительной способностью линейного тракта 50 дБ.
Разработаны абонентские кабели для ЦСП с повышенным переходным затуханием следующих конструкций:
- двух четверочные с экранированными группами и гидрофобным заполнением КСПЗП 2x4x0,64;
- мало парные с экранированными группами и гидрофобным заполнением КЦПЗШп 2; 2 и 2.
Первичные параметры передачи цепей внутри экранированных групп этих кабелей соответствуют ТУ ЙК71-06Й-89 на одночетверочные кабели КСПЗП 1x4x0,64. Коэффициент затухания на частотах 128; 512 и 1024 кГц составляет величину не более 5,0; 7,5; 11,0 дБ/км соответственно. Переходное затухание между цепями на ближнем конце различных экранированных групп для указанных частот - не менее 90 дБ, защищенность на дальнем конце - не менее 70 дБ на строительную длину. Внедрение этих кабелей совместно с цифровыми концентраторами и мультиплексорами позволит организовать высоконадежные сельские абонентские сети с возможностью применения оборудования технологии xDSL.
На внутрипроизводственных сельских сетях и линиях к фермерским хозяйствам также должны применяться перечисленные мало парные кабели с гидрофобным заполнением. Высокая надежность их конструкций и стабильность электрических характеристик полностью обеспечат функционирование всех видов связи и ход технологических процессов сельскохозяйственного производства.
Возможность применения низкочастотных кабелей для цифровых систем передачи определяется его частотными характеристиками вторичных параметров передач и параметров влияния в диапазоне частот используемого оборудования.
В табл. 11 приведены усредненные значения коэффициентов затухания фазы, волнового сопротивления для кабеля КТПЗБбШп в диапазоне частот до 2048 кГц.
Таблица 11. Усредненные значения параметров передачи цепей кабеля КТПЗБбШп
| Параметр | Значение прн частоте, кГц | |||||||||||||
| 1,0 | 2 | 4 | 8 | 16 | 32 | 64 | 128 | 160 | 256 | 352 | 512 | 1024 | 2048 | |
| а, дБ/км | 0,9 | 1,5 | 2,0 | 2,7 | 3,2 | 3,8 | 4,3 | 5,0 | 6,0 | 6,9 | 8,2 | 10 | 11 | 14,6 |
| \ЖВ\, Ом | 728 | 463 | 330 | 239 | 182 | 153 | 141 | 138 | 136 | 135 | 133 | 132 | 131,5 | 129 |
| -ц °, град. | 44,0 | 42,0 | 40 | 35,5 | 27,9 | 18,5 | 10,8 | 6,6 | 6,0 | 4,5 | 3,7 | 2,3 | 1,7 | 1,5 |
| в, рад/км | 0,06 | 0,1 | 0,17 | 0,33 | 0,74 | 1,3 | 2,5 | 4,7 | 6,3 | 9,0 | 12,6 | 18,0 | 35,6 | 69,9 |
В табл. 12 представлены среднестатистические значения переходного затухания, защищенности между цепями на фиксированных частотах по результатам измерений на линиях, находящихся в эксплуатации.
Таблица 12. Усредненные значения параметров влияния между цепями в кабеле М ПЗБбШп
| Параметр | Значение при частоте, кГц | |||||||||||||
| 1,0 | 2 | 4 | 8 | 16 | 32 | 64 | 128 | 160 | 256 | 312 | 512 | 1024 | 2048 | |
| Ао, дБ | 99 | 97,0 | 93,0 | 91,0 | 86,7 | 81,5 | 76,8 | 69,3 | 66,0 | 64,2 | 61,9 | 62,8 | 56,4 | 54 |
| у, дБ | 7,0 | 7,0 | 7,0 | 6,4 | 6,1 | 4,3 | 7,5 | 5,2 | 5,0 | 4,8 | 5,6 | 4,6 | 5,0 | 4,3 |
| Бй, дБ | 99,0 | 97,9 | 95,0 | 94,0 | 90,8 | 86,3 | 84,1 | 82,6 | 81,0 | 80,6 | 80,0 | 77,0 | 72 | 70 |
| у, дБ | 5,7 | 5,0 | 4,9 | 4,0 | 4,4 | 5,3 | 7,5 | 7,2 | 6,2 | 5,8 | 6,3 | 6,1 | 6,0 | 6,0 |
Параметры передачи и влияния кабелей КСПЗП 1x4x0,64 в диапазоне частот до 2048 кГц, полученные по результатам статистических измерений, приведены в таблицах 13 и 14.
