Реферат

на тему:

"Кабели сельской связи"

2009

1. Высокочастотные кабели

На сельских телефонных сетях в настоящее время применяются пластмассовые одночетверочные высокочастотные кабели КСПП, КСПЗП, много парные пластмассовые кабели ШП и ТППЗ, кабели с алюминиево-медными жилами ТСПЗПб, однопарные - ПРППМ, станционные кабели и провода. Основные типы кабелей СТС и область применения приведены в табл. 1; допустимые температуры эксплуатации и прокладки даны в табл. 2.

Таблица 1. Основные типы и область применения кабелей СТС

Марка кабеля	ГОСТ, ТУ		Назначение		Условия прокладки
Высокочастотные олночетверочные кабели СТС
КСПП КСПЗП	ОСТ 10.505.002-78 То же		Соединительные линии		В телефонной канализации, коллекторах, тоннелях, шахтах, по мостам и в устойчивых грунтах Й-РЙ категории без каменистых включений, без плывунов и вечной мерзлоты, в районах, не характеризующихся повышенным электромагнитным влиянием и опасностью повреждения грызунами, подвеска на опорах воздушных линий связи
КСППБ КСПЗПБ	То же То же		То же		То же, что кабель КСПП, в районах, зараженных грызунами, и подвеска на опорах в зонах повышенного влияния электромагнитных высококачественных полей
КСППК	То же		То же		Для прокладки через горы, судоходные и сплавные реки, затопляемые и заливочные поймы, болота глубиной до 2 м, а также в грунтах, подверженных мерзлотным деформациям и при наличии больших растягивающих усилий
КСПЗПт	То же		То же		Подвеска на опорах ВЛС, в том числе в районах, где затруднена прокладка подземного кабеля
КСПЗПБт	То же		То же		То же, что и кабель КСППЗт в зонах повышенного влияния электромагнитных высокочастотных полей
Марка кабели		ГОСТ, ТУ		Назначение Условии прокладки
Многопарные кабели местной связи
тпп ТППэп		ГОСТ 22498-77		Абонентские и соединительные линии		В телефонной канализации, в коллекторах, шахтах, по стенам зданий и опорам воздушных линий связи
ТГШБ		То же				В грунтах всех категорий, не характеризующихся повышенной коррозионной опасностью по отношению к стальной броне
ТППБГ		То же		То же		В коллекторах, шахтах, тоннелях
ТГШБбшп		То же		То же		В грунтах всех категорий
ТППт		То же		То же		Подвеска на опорах ВЛС, в том числе в районах, где затруднена прокладка подземного кабеля
ТПВ		ТУ 1505.691-83		Абонентские линии местной связи		Внутри помещений, в сухих тоннелях
ТППЗ, ТГШЗэп				Абонентские и соединительные линии		В телефонной канализации, в коллекторах, шахтах, по стенам зданий и подвеска на опорах ВЛС
ТГШЗБ, ТППЗэпБ		То же				В грунтах всех категорий, не характеризующихся повышенной коррозионной опасностью по отношению к стальной броне
ТППЗБбШп ТППЗэпБбШп		То же		То же		В грунтах всех категорий
Однопарные кабели сельской связи и радиофикации
ПРППМ ПРВПМ птпж птвж		ТУ 1505.755-80 То же ГОСТ 10254-75 То же		Абонентские СТС		То же, что кабели КСПП, прокладка на стенах и внутри зданий
ТРП ТРВ АТРП АТРВ		ГОСТ 20575-75 То же То же То же		Абонентская проводка на СТС и PC		По стенам зданий, внутри помещений, на открытом воздухе

Таблица 2. Допустимые температуры эксплуатации и прокладки кабелей СТС

Марка кабеля	Допустимей температура эксплуатации, °С		Допустимая минимальная температура прокладки, °С
	минимальная	максимальная
КСПП, КСПЗП	-50	+50	-10
т, тп, тпэпз	-50	+50	-5
ПРППМ		+60	-Яп
ПРВПМ	-30	'Ш	.-!>
птпж, птвж	-40	+50	-to
ТРП, ТРВ	-40	+50	-5

Одночетверочные симметричные кабели сельской связи с медными жилами, полиэтиленовой изоляцией и оболочкой являются основными для соединительных линий СТС. Промышленностью освоен выпуск кабелей с жилами диаметром 0,9 и 1,2 мм, не герметизированных и герметизированных, с гидрофобным заполнением следующих марок:

КСПП-1х4х0,9, КСПП-1х4х1,2 - кабель сельской связи с полиэтиленовой изоляцией и оболочкой;

КСПЗП-1х4х0.9, КСПЗП-1x4x1,2 - то же, с гидрофобным заполнением;

КСППБ-1x4x0,9, КСППБ-1х4х1,2 - кабель сельской связи с полиэтиленовой изоляцией, бронированный стальной лентой, в полиэтиленовом защитном шланге;

СПЗПБ-1 х4х0,9; КСПЗПБ-1 ч4ч 1,2 - то же с гидрофобным заполнением;

КСППК-1x4x0,9, КСППК-1х4х1,2 - кабель сельской связи с полиэтиленовой изоляцией, бронированный круглыми стальными проволоками, в полиэтиленовом защитном шланге;

КСПЗПК-1 х4х0,9, КСПЗПК-1 x4xl,2 - то же, с гидрофобным заполнением;

КСППт-1х4х0,9, КСППт-1х4х1,2, КСППБт-1х4х0.9, КСППБт-1 x4xl,2 - кабели сельской связи с полиэтиленовой изоляцией, небронированные и бронированные стальной лентой, со встроенным несущим тросом;

КСПЗПт-1x4x0,9, КСПЗПт-1х4х1,2, КСПЗПБт-1х4хО,9, КСПЗПБт-1х4х1,2 - То же, с гидрофобным заполнением.

Кабели типа КСПП-1x4 предназначены для уплотнения системами передачи с амплитудной модуляцией и частотным разделением каналов в спектре частот до 550 кГц и с временным разделением каналов и импульсно-кодовой модуляцией ИКМ в спектре до 2048 кГц и напряжении дистанционного питания до 350В постоянного тока. Кабели допускается прокладывать в грунте, телефонной канализации, подвешивать на опорах воздушных линий связи и производить монтаж при температурах в соответствии с табл. 2 и минимальном радиусе изгиба, равном 15-кратному диаметру кабеля.

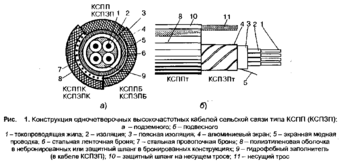

Конструктивные параметры соответствующих марок герметизированных и не герметизированных кабелей унифицированы. Кабели содержат четыре медные жилы со сплошной полиэтиленовой изоляцией, скрученные в звездную четверку с шагом не более 150 мм и 170 мм. В четверке две жилы, расположенные по диагонали, образуют пару. Изоляция обеих жил первой пары имеет натуральный цвет, второй пары - синий цвет. Поверх скрученного сердечника накладываются последовательно поясная изоляция в виде трубки из полиэтилена и экран из алюминиевой отожженной ленты с перекрытием не менее 10%. Под экраном должна быть проложена продольно медная луженая проволока диаметром 0,3-0,4 мм. Свободный объем под поясной изоляцией герметизированных кабелей заполнен гидрофобным компаундом, который вводится в сердечник одновременно с наложением поясной изоляции. Поверх экрана накладываются: в небронированных кабелях - трубчатая полиэтиленовая оболочка, в бронированных - КСГШБ - броня из стальной ленты с битумным покрытием, в кабелях КСППК - ПВХ лента, оцинкованные круглые стальные проволоки и защитный полиэтиленовый шланг. Самонесущие кабели имеют встроенный несущий трос в общей оболочке с сердечником, образующий конструкцию «восьмерка».

Технические требования к конструктивным размерам одночетверочных высокочастотных кабелей сельской связи приведены в табл. 3, а к электрическим характеристикам цепей кабелей - в табл. 4.

Таблица 3. Конструктивные размеры кабелей КСПП и КСПЗП

Характеристика	Диаметр жил, мм
	0,9		1,2
Диаметр медной жилы, мм	0,9		1,2
Радиальная толщина изоляции жил, мм	0,7+0	1 0	,8+0,1
Радиальная толщина поясной изоляции, мм	0,8+0	1 0	8+0,1
Шаг скрутки в четверку, мм	150		170
Радиальная толщина алюминиевой экранной ленты, мм		0,1-0,15
Толщина ПВХ ленты для кабеля КСППК, КСПЗПК, мм		0,2-0,3
Толщина брони для стальной ленты кабелей КСППБ, КСПЗПБ, мм		0,1
Диаметр стальных оцинкованных проволок брони кабелей КСППК,		1,2
КСПЗПК, мм
Радиальная толщина оболочки, мм		1,8±0,3
Разрывная прочность подземных кабелей, З	588		882
Разрывная прочность кабелей КСППК и КСПЗПК, З		1960
Разрывная прочность несущего троса, З		4000
Радиальная толщина защитной оболочки троса кабелей КСПЗПт, мм		1,0,
Максимальный наружный диаметр кабелей, мм:
КСПП, КСПЗП	12,0		14,0
КСППБ, КСПЗПБ	13,5		16,0
КСППК, КСПЗПК	16,4		17,0
КСППт, КСПЗПт	14,0x25,0
Максимальная масса кабелей, кг/км:,
КСПП	106		131
КСПЗП	140		181
КСПЗПБ	190		229
КСППК	210		265
КСПЗПБт		250
Строительная длина, не менее, м		750

Таблица 4. Электрические характеристики кабелей КСПП и КСПЗП

Характери стика	Диаметр жил, мм
	0,9	1,2
Сопротивление цепи постоянному току, не более, Ом/км	56,8	31,6
Асимметрия сопротивления жил постоянному току, не более, Ом/сгр.дл:
для 100% значений	0,5	0.5
для 95% значений	0,3	0,3
Сопротивление изоляции каждой жилы относительно других,	15000	15000
соединенных Друг с другом и экраном, не менее, МОмкм
Испытательное напряжение между жилами, а также между жилами
и экраном в течение 2 мин, В:
на частоте 0,05 кГц	2000
при постоянном токе	3000
Электрическое сопротивление экрана постоянному току, не более, Ом-км	15
Электрическое сопротивление изоляции оболочки и защитного шланга	5
, не менее, МОмкм
Рабочая емкость цепей на частоте 0,8 кГц, нФ/км	38+3	43,5±3
Переходное затухание на ближнем конце, не менее, дБ/стр. дл.:
в спектре частот до 350 кГц:
для 100% значений	56
для 80% значений	61
в спектре частот до 550 кГц:
для 100% значений	53
для 80% значений	58
Защищенность между цепями кабеля на дальнем конце, не менее, дБ/стр. дл.:
в спектре частот до 120 кГц:
для 100% значений		67,7
для 90% значений		69,4
в спектре частот до 550 кГц:
для 100% значений		66
для 90% значений		67,7
Коэффициент затухания, дБ/км, на частоте:
120 кГц	3,28+0,26	3,0+0,26
350 кГц	5,01+0,37	4,73+0,37
550 кГц	6,34+0,43	5,64+0,43
700 кГц	7,03+0,43	6,16+0,43
Волновое сопротивление, Ом, на частоте:
120 кГц	136±6	119±5
350 кГц	132±5	115+5
550 кГц	130±5	113+5
700 кГц	129+5	113±5
Коэффициент защитного действия при наведенной продольной ЭДС	0,99
30 В/км на частоте 0,05 кГц

Частотные характеристики параметров передачи кабелей КСПП и КСПЗП приведены в табл. 5. Эти данные получены путем статистической обработки результатов массовых измерений строительных длин кабеля и являются усредненными. Практически наблюдается различие характеристик как разных марок кабелей - бронированных и небронированных, герметизированных и негерметизированных, так и отдельных строительных длин кабелей одной марки. Отклонения измеренных величин конструктивных характеристик кабелей КСПЗП и КСПП от среднего значения имеют следующие значения: диаметра неизолированной жилы ±0,015 мм, изолированной жилы - 0,12 мм, радиальной толщины поясной изоляции — 0,1 мм. Вследствие этого разброс значений коэффициента затухания может достигать ±10%.
