_{БЕЛОРУССКИЙ} ГОСУДАРСТВЕННЫЙ УНИВЕРСИТЕТ ИНФОРМАТИКИ И РАДИОЭЛЕКТРОНИКИ

Кафедра ЭТТ

РЕФЕРАТ

На тему:

«Астигматизм и кривизна изображения. Хроматические аберрации»

МИНСК, 2008

Астигматизм и кривизна изображения

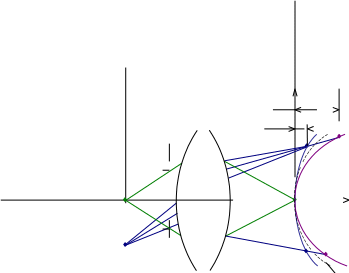

Астигматизм появляется при значительном смещении точки предмета с оси и добавляется ко всем остальным аберрациям. Сместим предмет с оси на значительное расстояние (рис.1). Астигматизм состоит в том, что не совпадают точки фокусов в меридиональной и сагиттальной плоскостях, поэтому лучи бесконечно узкого пучка не сходятся в одной точке. Кривизна заключается в том, что наилучшее изображение получается на искривленной поверхности, а не на плоскости.

Разложение в ряд волновой аберрации при наличии астигматизма 3 и 5 порядков:

(1)

или .

Количественно астигматизм и кривизна характеризуются продольными астигматическими отрезками и . Меридиональная кривизна определяется отрезком – это расстояние от плоскости параксиального изображения до меридионального фокуса . Сагиттальная кривизна определяется отрезком – это расстояние от плоскости параксиального изображения до сагиттального фокуса .

Средняя кривизна определяется полусуммой астигматических отрезков и указывает положение наилучшего изображения для данного пучка:

. (2)

Мера астигматизма в продольном измерении определяется разностью астигматических отрезков:

. (3)

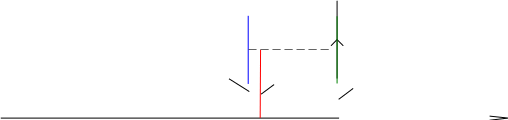

В первом приближении средняя кривизна пропорциональна квадрату расстояния от оси. Зависимость кривизны и астигматизма по полю показывают графики продольных аберраций для внеосевых пучков (рис. 2).

Рисунок 2 - Астигматизм 3 порядка (продольные и поперечные аберрации)

Здесь – относительная предметная координата (на краю поля = 1 , на оси = 0):

. (4)

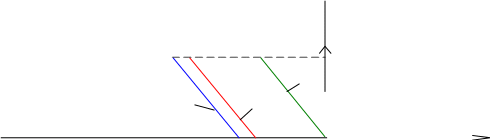

Для астигматизма более высоких порядков (5 и выше) графики могут выглядеть, как показано на рис.3:

Рисунок 3 - Продольные аберрации при астигматизме 5 порядка.

В зависимости от положения плоскости изображения при астигматизме пятно рассеяния может принимать форму эллипсов, отрезков или круга (рис.4). Горизонтальный отрезок наблюдается, если плоскость изображения совпадает с меридиональным фокусом, а вертикальный – если с сагиттальным. Посередине между ними пятно рассеяния имеет форму круга. В остальных положениях – пятна эллиптической формы.

Рисунок 4 - Пятна рассеяния астигматического пучка.

Дисторсия

Название происходит от латинского “искажение”.

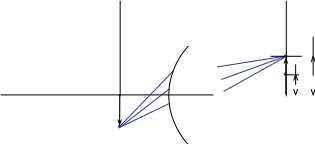

Если кроме дисторсии других аберраций нет, то точка изображается в виде точки (гомоцентрический пучок остается гомоцентрическим), но эта точка смещена от идеальной (рис.5).

Рисунок 5 - Дисторсия.

Разложение в ряд волновой аберрации при наличии дисторсии:

(5)

или .

При дисторсии величина изображения отличается от идеального:

. (6)

Абсолютная дисторсия (выражается в тех же единицах, что и величина изображения):

, (7)

где V – увеличение системы для данной точки поля.

Относительная дисторсия:

. (8)

Дисторсия характерна тем, что ее величина нелинейно зависит от величины предмета, то есть линейное увеличение различно для разных точек поля. Абсолютная дисторсия 3 порядка определяется дифференцированием выражения (8.38) и умножением на квадрат предметной координаты :

(9)

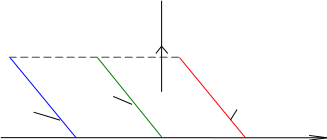

График относительной дисторсии 3 порядка приведен на рис.6. Для сравнения показан примерный ход кривой дисторсии высшего порядка.

Рисунок 6 - Дисторсия 3 и высшего порядков.

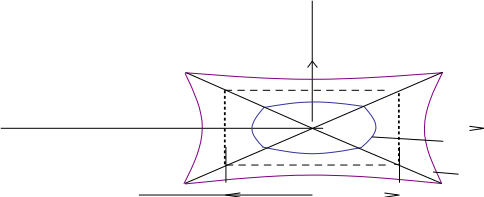

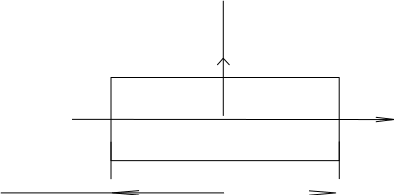

Наличие дисторсии приводит к искажению прямых линий, не проходящих через ось (рис.7). Если квадратный предмет изображается в виде подушки – это положительная дисторсия. Если изображение квадрата имеет выпуклые стороны (в виде бочки), то это отрицательная дисторсия.

Рисунок 7 - Дисторсия

Допустимая относительная дисторсия (то есть дисторсия, которая при восприятии глазом не вызывает ощущения, что изображение искажено) около . Исправление дисторсии важно в измерительных приборах (в частности, в фотограмметрических системах), так как наличие дисторсии приводит к нелинейной ошибке измерений. Например, в фотолитографии допуск на абсолютную дисторсию не превышает 20 нм.

Хроматические аберрации

Хроматические аберрации – это проявление зависимости характеристик оптической системы от длины волны света (хромо – цвет). Хроматические аберрации приводят к тому, что в изображениях неокрашенных предметов появляется окрашенность. Хроматические аберрации появляются из-за того, что оптические системы изготовлены из оптических стекол с показателями преломления, зависящими от длины волны .

Существуют два основных вида хроматизма:

1. - хроматизм положения,

2. - хроматизм увеличения.

Хроматизм положения

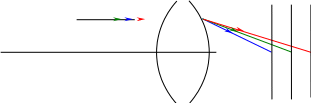

Хроматизм положения – это аберрация, при которой изображения одной точки предмета расположены на разном расстоянии от оптической системы для разных длин волн (разные положения плоскости изображения). В этом случае фокусы также расположены на разных расстояниях (рис.).

Рисунок 8 - Хроматизм положения.

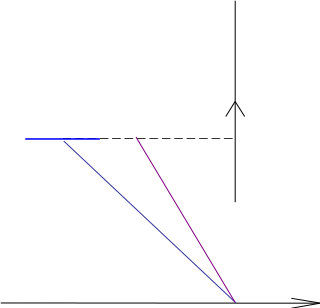

На рис.9 представлен типичный график зависимости положения изображения от длины волны.

Рисунок 9 - График зависимости положения изображения от длины волны.

Чем меньше длина волны, тем ближе изображение к оптической системе. Численно хроматизм положения определяется разностью положений плоскости изображения для крайних длин волн (₁ и ₂):

. (10)

Естественный хроматизм возникает в оптической системе, если все линзы сделаны из одного сорта стекла. В таком случае оптическая система неахроматизована.

Устранение (коррекция) хроматизма может быть произведена двумя способами:

1. - использование зеркальных систем, где хроматизм в принципе отсутствует (катоптрические системы, например система Кассегрена),

2. - использование в линзовых (диоптрических) системах нескольких сортов стекла с различными коэффициентами дисперсии _e.

Принципы ахроматизации оптических систем

Возьмем две тонких линзы из разных сортов стекла. Если линзы расположены вплотную друг к другу, то получается тонкая система. Задача ахроматизации сводится к тому, чтобы оптическая сила системы линз не зависела от длины волны. Оптическая сила системы из двух тонких линз:

(11)

Оптическая сила каждой линзы . Пусть , при этом оптическая сила каждой линзы меняется на величину . Зная число Аббе для любого интервала длин волн , можно получить следующее выражение:

. (12)

Допустим, что эти линзы изготовлены из разных сортов стекла, тогда условие ахроматизации будет выглядеть так:

(13)

где – оптическая сила системы для основной длины волны, – оптические силы первой и второй линз для основной длины волны, – коэффициенты дисперсии стекла первой и второй линз.

Решив систему линейных уравнений (13), получим уравнения ахроматизации для двух сортов стекла:

(14)

У стекол должны быть разные коэффициенты дисперсии, причем коэффициент дисперсии первой линзы должен быть больше коэффициента дисперсии второй линзы (₁ > ₂), иначе может получится так, что система будет состоять из двух компонентов с близкими по величине, но противоположными по знаку оптическими силами. Это приведет к необходимости увеличения оптической силы компонентов, и как следствие, к появлению больших монохроматических аберраций. Обычно для системы из двух линз выбирают ₁ 60 (крон), ₂ 30 (флинт). Тогда (рис.10).

Рисунок 10 - Ахроматическая система из двух линз.

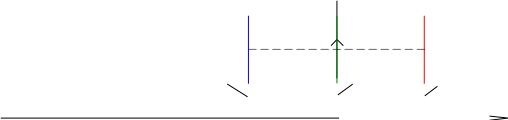

В этом случае график зависимости положения изображения от длины волны будет выглядеть, как показано на рис.11. У такой системы нет хроматизма положения: .

Рисунок 11 - График хроматизма положения для системы из двух линз.

Разность на краях спектра сводится к нулю, но остается разность положений изображения для центральной ₀ и крайних (₁, ₂) длин волн. Это вторичный хроматизм или вторичный спектр. Его величина определяется следующим образом:

. (15)

Вторичный спектр гораздо меньше первичного хроматизма положения, но тем не менее, он влияет на качество изображения. Для исправления вторичного спектра требуется не меньше трех сортов стекла с различными коэффициентами дисперсии и относительной частной дисперсией (такие системы называются апохроматы). Если при коррекции хроматизма используется еще больше стекол, то такая система называется суперапохроматом.

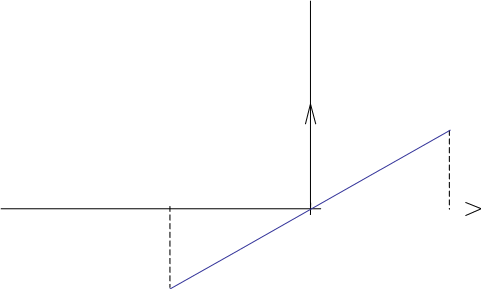

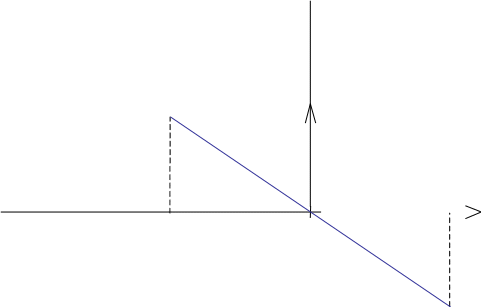

На рис.12 приведены графики продольного хроматизма первого порядка неахроматизированной и ахроматизированной систем.

Рисунок 12 - Продольный хроматизм первого порядка.

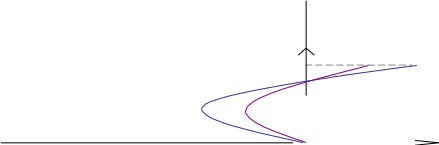

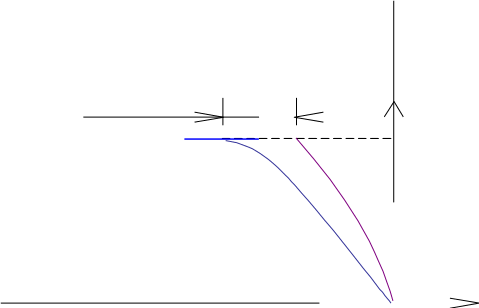

Если в оптической системе присутствуют монохроматические аберрации третьего и пятого порядка, то графики продольного хроматизма будут выглядеть, как показано на рис.13 и рис.14.

Рисунок 13 - Продольный хроматизм в присутствии аберраций

третьего порядка
