Рисунок 14 - Присутствуют аберрации третьего и пятого порядков.

Кривые хроматизма могут быть взаимно наклонены, это так называемый сферохроматизм, то есть хроматизм сферической аберрации (рис.15).

Рисунок 15 - Сферохроматизм в присутствии аберраций 3 и 5 порядков

Как видно из рис.8.33, обычно сферохроматизм исправляется для значения ²0.5.

Хроматизм увеличения

Хроматизм увеличения – это аберрация, при которой увеличение оптической системы зависит от длины волны (рис.16). Вследствие этого вместо изображения точки образуется цветная полоска.

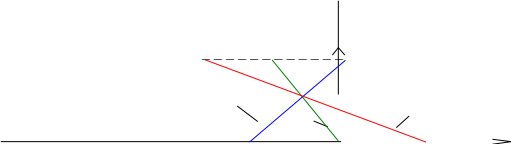

Рисунок 16 - Хроматизм увеличения.

Численно абсолютный хроматизм увеличения (первичный спектр) определяется как разность величины изображения для крайних длин волн:

. (16)

Вторичный спектр (вторичный хроматизм увеличения) определяется как разность величины изображения для центральной и крайних длин волн:

(17)

Хроматизм увеличения измеряется в тех же единицах, что и величина изображения: для ближнего типа – в миллиметры, для дальнего типа – в угловой мере.

Относительный хроматизм увеличения:

первичный спектр:

(18)

вторичный спектр:

(19)

Если выразить увеличение для различных длин волн в виде: , , то относительный хроматизм увеличения можно записать в следующем виде:

. (20)

Хроматизм увеличения принято рассматривать только в одной плоскости установки. Поскольку типы хроматических аберраций не связаны друг с другом, хроматизм увеличения может исправляться независимо от хроматизма положения. В частности, если оптическая система тонкая (рис. 17), а апертурная диафрагма совпадает с ней, то хроматизм положения присутствует, а хроматизма увеличения нет.

Рисунок 17 - Хроматизм положения и увеличения тонкой линзы.

Если в системе исправлен первичный хроматизм увеличения, то это ахромат по хроматизму увеличения, если исправлен вторичный хроматизм увеличения, то это апохромат по хроматизму увеличения, если хроматизм увеличения не исправлен, то это неахромат по хроматизму увеличения.

ЛИТЕРАТУРА

1. Бегунов Б.Н., Заказнов Н.П. и др. Теория оптических систем. – М.: Машиностроение, 2004

2. Заказнов Н.П. Прикладная оптика. – М.: Машиностроение, 2000

3. Дубовик А.С. Прикладная оптика. – М.: Недра, 2002

4. Нагибина И.М. и др. Прикладная физическая оптика. Учебное пособие.- М.: Высшая школа, 2002
