6. Анализ эквивалентных схем биполярного транзистора.

Все параметры можно разделить на собственные (или первичные) и вторичные. Собственные параметры характеризуют свойства самого транзистора независимо от схемы его включения, а вторичные параметры для различных схем включения различны.

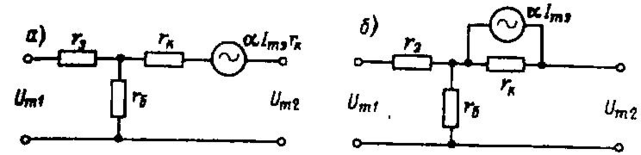

Рис. 6-1. Эквивалентные Т-образные схемы транзистора с генератором ЭДС (а) и тока (б).

В качестве собственных параметров помимо знакомого нам коэффициента усиления по току принимают некоторые сопротивления в соответствии с эквивалентной схемой транзистора для переменного тока (рис. 6-1). Эта схема, называемая Т-образной, отображает электрическую структуру транзистора и учиты­вает его усилительные свойства. Как в этой, так и в других эквивалентных схемах следует подразумевать, что на вход включается источник усиливаемых колебаний, создающий входное напряжение с амплитудой , а на выход - нагрузка R_H. Здесь и в дальнейшем для переменных токов и напряжений будут, как правило, указаны их амплитуды. Во многих случаях они могут быть заме­нены действующими, а иногда и мгновенными значениями.

Основными первичными параметрами являются сопротивления , и , г. е. сопротивления эмиттера, коллектора и базы для переменного тока. Со­противление , представляет собой сопротивление эмиттерного перехода, к кото­рому добавляется сопротивление эмиттерной области. Подобно этому явля­ется суммой сопротивлений коллекторного перехода и коллекторной области, но последнее очень мало по сравнению с сопротивлением перехода. А сопротивление есть поперечное сопротивление базы.

В схеме на рис. 6-1,а усиленное переменное напряжение на выходе получается от некоторого эквивалентного генератора, включенного в цепь кол­лектора; ЭДС этого генератора пропорциональна току эмиттера .

Эквивалентный генератор надо считать идеальным, а роль его внутреннего сопротивления выполняет сопротивление . Как известно. ЭДС любого генератора равна произведению его тока короткого замыкания на внутреннее сопротивление. В данном случае ток короткого замыкания равен , так как при , т. е. при коротком замыкании на выходе. Таким образом, ЭДС генератора равна .

Вместо генератора ЭДС можно ввести в схему генератор тока. Тогда получается наиболее часто применяемая эквивалентная схема (рис. 6-1, б). В ней генератор тока создает ток, равный . Значения первичных параметров примерно следующие. Сопротивление , составляет десятки Ом, — сотни Ом, а — сотни килоОм и даже единицы мегаОм. Обычно к трем сопротивлениям в качестве четвертого собственного параметра добавляют еще . Рассмотренная эквивалентная схема транзистора пригодна только для низких частот. На высоких частотах необходимо учитывать еще емкости эмиттерного и коллекторного переходов, что приводит к усложнению схемы.

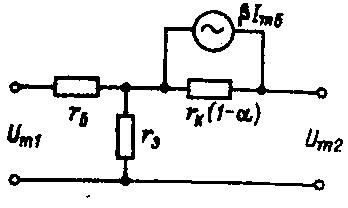

Рис. 6-2. Эквивалентная Т-образная схема транзистора, включенного по схеме ОЭ

Эквивалентная схема с генератором тока для транзистора, включенного по схеме ОЭ. показана на рис. 6-2. В ней генератор дает ток , а со­противление коллекторного перехода по сравнению с предыдущей схемой зна­чительно уменьшилось и равно или, приближенно если учесть. что и . Уменьшение сопротивления коллекторного перехода в схеме ОЭ объясняется тем, что в этой схеме некоторая часть напряжения приложена к эмиттерному переходу и усиливает в нем инжекцию. Вслед­ствие этого значительное число инжектированных носителей приходит к коллек­торному, переходу и его сопротивление снижается.

Переход от эквивалентной схемы ОБ к схеме ОЭ можно показать сле­дующим образом. Напряжение, создаваемое любым генератором, равно разности между ЭДС и падением напряжения на внутреннем сопротивлении. Для схемы по рис. 6-1, а это будет

Заменим здесь на сумму . Тогда получим

В этом выражении первое слагаемое представляет собой ЭДС, а вто­рое слагаемое есть падение напряжения от тока на сопротивлении , которое является сопротивлением коллекторного перехода. А ток ко­роткого замыкания, создаваемый эквивалентным генератором тока, равен от­ношению ЭДС к внутреннему сопротивлению, т. е.

Рассмотренные Т-образные эквивалентные схемы являются приближенными, так как на самом деле эмиттер, база и коллектор соединены друг с другом внутри транзистора не в одной точке. Но тем не менее использование этих схем для решения теоретических и практических задач не дает значительных погрешностей.
