где ток , выражается в миллиамперах.

Сопротивление коллектора представляет собой практически сопротивление коллекторного перехода и составляет единицы и десятки килоОм. В него вхо­дит также сопротивление коллекторной области, но оно сравнительно мало и им можно пренебречь.

Схема на рис. 4-3 является весьма приближенной, так как на самом деле эмиттер, база и коллектор имеют между собой контакт не в одной точке, а во множестве точек по всей площади переходов. Тем не менее эта схема может применяться для рассмотрения многих процессов в транзисторе.

Рис. 4-3. Эквивалентная схема транзистора для постоянного тока

При повышении напряжения на коллекторном переходе в нем происходит лавинное размножение носителей заряда, являющееся главным образом результа­том ударной ионизации. Это явление и туннельный, эффект могут вызвать электрический пробой, который при возрастании тока может перейти в тепловой про­бой перехода.

Изменение напряжений на коллекторном и эмиттерном переходах сопро­вождается изменением толщины этих переходов. В результате изменяется толщина базы. Такое явление называют модуляцией толщины базы. Его особенно надо учитывать при повышении напряжения коллектор - база, так как тогда толщина коллекторного перехода возрастает, а толщина базы уменьшается. При очень тонкой базе может произойти эффект смыкания («прокол» базы) - соединение коллекторного перехода с эмиттерным. В этом случае область базы исчезает и транзистор перестает нормально работать.

При увеличении инжекции носителей из эмиттера в базу происходит накоп­ление неосновных носителей заряда в базе. т. е. увеличение концентрации и сум­марного заряда этих носителей. Наоборот, при уменьшении инжекции происходит уменьшение концентрации и суммарного заряда неосновных носителей в ней. Этот процесс называют рассасыванием носителей заряда в базе.

В ряде случаев необходимо учитывать протекание по поверхности транзи­стора токов утечки, сопровождающееся рекомбинацией носителей в поверхностном слое областей транзистора.

Установим соотношения между токами в транзисторе. Ток эмиттера управ­ляется напряжением на эмиттерном переходе, но до коллектора доходит несколько меньший ток_, который можно назвать управляемым коллекторным током так как часть инжектированных из эмиттера в базу носителей рекомбинирует. Поэтому

(4.5)

где - коэффициент передачи тока эмиттера, являющийся основным параметром транзистора: он может иметь значения от 0,950 до 0,998.

Чем слабее рекомбинация инжектированных носителей в базе, тем ближе к 1. Через коллекторный переход, всегда проходит еще очень небольшой (не более единиц микроампер) неуправляемый обратный ток (рис. 4-4), называемый начальным током коллектора. Он неуправляем потому, что не проходит через эмиттерный переход. Таким образом, полный коллекторный ток

(4.6)

Во многих случаях , и можно считать, что . Если надо изме­рить то это делают при оборванном проводе эмиттера. Действительно, из формулы (4.6) следует, что при ток .

Преобразуем выражение (4.6) так, чтобы выразить за­висимость тока от тока базы Заменим , суммой :

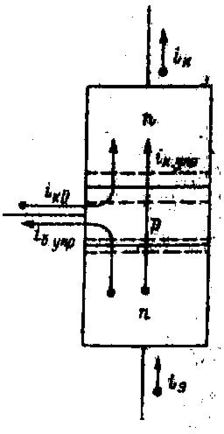

Рис. 3-4. Токи в транзисторе

Решим уравнение относительно .Тогда получим

Обозначим

и

и напишем окончательное выражение

(4.7)

Здесь является коэффициентом передачи тока базы и составляет десятки единиц. Например, если = 0,95, то

а если коэффициент = 0,99, т. е. увеличился на 0,04, то

т. е. увеличивается в 5 с лишним раз!

Таким образом, незначительные изменения приводят к большим изме­нениям . Коэффициент так же, как и , относится к важным параметрам транзистора. Если известен то можно всегда определить по формуле

(4.8)

Ток называют начальным сквозным током, так как он протекает сквозь весь транзистор (через три его области и через оба n-p-перехода) в том случае, если , т. е. оборван провод базы. Действительно, из уравнения (4.7) при получаем . Этот ток составляет десятки или сотни микроампер и значительно превосходит начальный ток коллектора .Ток , и, зная, что , нетрудно найти . А так как , то

(4.9)

Значительный ток объясняется тем, что некоторая небольшая часть напряжения приложена к эмиттерному переходу в качестве прямого напря­жения. Вследствие этого возрастает ток эмиттера, а он в данном случае и является сквозным током.

При значительном повышении напряжения , ток резко возрастает и происходит электрический пробой. Следует отметить, что если , не слишком мало, при обрыве цепи базы иногда в транзисторе может наблюдаться быстрое, лавинообразное увеличение тока, приводящее к перегреву и выходу транзистора из строя (если в цепи коллектора нет резистора, ограничивающего возрастание тока). В этом случае происходит следующий процесс: часть напряжения , действующая на эмиттерном переходе, увеличивает ток , и равный ему ток , на коллекторный переход поступает больше носителей, его сопротивление и напряжение на нем уменьшаются и за счет этого возрастает напряжение на эмиттерном переходе, что приводит к еще большему увеличению тока, и т. д. Чтобы этого не произошло, при эксплуатации транзисторов запрещается разры­вать цепь базы, если не выключено питание цепи коллектора. Надо также сна­чала включить питание цепи базы, а потом цепи коллектора, но не наоборот.

Если надо измерить ток , то в цепь коллектора обязательно включают ограничительный резистор и производят измерение при разрыве провода базы.
