Текст из файла (страница 2)

, (1.12)

Для каждого значения частота от 0 до частоты среза находи точки С₁С₀ и С₁, соответствующие требуемой степени колебательности m = 0.512 решив систему (1.12). Данные расчетов представлены в таблице 1.1 по эти данным построим график зависимости С₁С₀ = f(С₁).

Таблица 1.1

Данные для расчета оптимальных параметров настроек ПИД – регулятора.

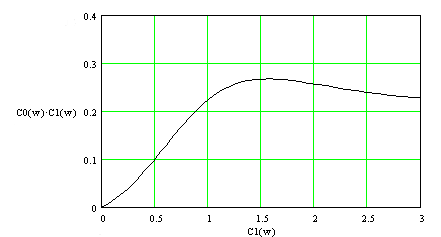

Рисунок 1.3 – График звисимости С₁С₀ = f(C₁)

Нужно взяь точку, лежащую справа от глобального максимума. Максимильное значение С₁С₀ =0.268 , при С₁ = 1.576. Берем точку С₁С₀ = 0.2592 при С₁ =1.9456. По этим значениям определим оптимальные параметры регулятора:

Таким образом оптимильные параметры настройки для ПИД – регулятора:

2. ПЕРЕХОДНЫЕ ПРОЦЕССЫ В ЗАМКНУТЫХ СИСТЕМАХ

Запишем выражение передатичной функции для системы в замкнутом состоянии:

, (2.1)

где .

Тогда выражение (2.1) будут иметь вид:

, (2.2)

Найдем передаточную функию для замкнутой системы с П – регулятором, т.е. W_p(p) = К_p . К_p – оптимальное значение, найденное в первом разделе , т. е. К_p = 1.01.

Предаточная функция замкнутой системы с П – регулятором имеет следующие вид:

, (2.3)

Переходная функция замкнутой системы:

, (2.4)

Найдем полюса фунгкции (2.4).

Для этого необходимо найти корни следующего уравнения:

p( ) = 0.

Они равны:

p₁ = 0;

p₂ = - 0.435;

p₃ = - 0.181 – j0.34;

p₄ = - 0.181 + j0.34.

Переходная функция для замкнутой системы с П – регулятором будет иметь следующий вид:

h(t) = 0.757-0.052e^-0.424t * cos(0.254t) - 0.3857e^-0.181t * sin(0.354t).

Построим переходный процесс функции, изобразим график этого процесса на рисунке 2.1.

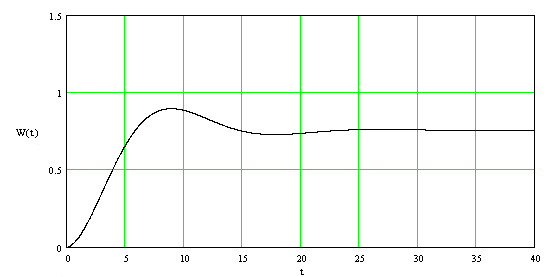

Рисунок 2.1 – Переходный процесс в замкнутой системе с П – регулятором.

Запишем передаточную функцию для замкнутой системы с ПИ – регулятором, т.е.:

.

В качестве К_р и Т_u берем значения, которые были получены в первом разделе, т.е. берем К_р = 0.777 и Т_u = 16.928. Тогда выражение передаточной функции имеет следующие далее вид:

, (2.5)

Запишем предаточную функция замкнутой системы с ПИ – регулятором, для этого воспользуемся формулой (2.1):

, (2.6)

Переходная функция замкнутой системы имеет следующий вид:

, (2.7)

Найдем полюса фунгкции (2.7).

Для этого необходимо найти корни следующего уравнения:

p( ) = 0.

Они равны:

p₁ = - 0.421;

p₂ = - 0.075;

p₃ = - 0.149 – j0.29;

p₄ = - 0.149 + j0.29;

p₅ = 0.

Переходная функция для замкнутой системы с ПИ – регулятором будет иметь следующий вид:

h(t) = 1- 0.0609e^-0.421t – 0.757e^-0.148t *cos(0.29t)-0.487^0.148t *sin(0.29t)-0.181e^-0.075t

Построим переходный процесс функции, изобразим график этого процесса на рисунке 2.2.

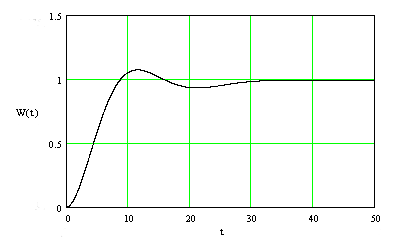

Рисунок 2.2 – Переходный процесс в замкнутой системе с ПИ – регулятором.

Запишем передаточную функцию для замкнутой системы с ПИД – регулятором, т.е.:

.

В качестве К_р , Т_u и Т_g берем значения, которые были получены в первом разделе, т.е. берем К_р = 1.9456 , Т_u = 7.506, и Т_g = 0.976. Тогда выражение передаточной функции имеет следующий далее вид:

, (2.8)

Запишем предаточную функция замкнутой системы с ПИД – регулятором, для этого воспользуемся формулой (2.1):

, (2.9)

Переходная функция замкнутой системы имеет следующий вид:

, (2.10)

Найдем полюса фунгкции (2.10).

Для этого необходимо найти корни следующего уравнения:

p( ) = 0.

Они равны:

p₁ = 0;

p₂ = -0.405 – j0.116;

p₃ = -0.405 + j0.116;

p₄ = -0.039 – j0.192;

p₅ = -0.039 + j0.192.

Переходная функция для замкнутой системы с ПИД – регулятором будет иметь следующий вид:

h(t) = 1 – 0.2927e^-0.404t*cos(0.1157t)- 0.032e^-0.404t*sin(0.1157t)- 0.6934e^-0.038t*cos(0.1918t)- 0.2055e^-0.0388t*sin(0.1918t).

Построим переходный процесс функции, изобразим график этого процесса на рисунке 2.3.

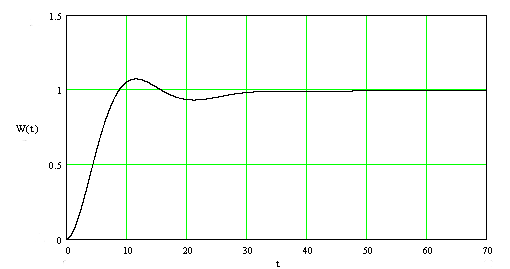

Рисунок 2.3 – Переходный процесс в замкнутой системе с ПИД – регулятором.

3 ОПРЕДЕЛЕНИЕ ПЕРИОДА КВАНТОВАНИЯ ЦИФРОВОГО РЕГУЛЯТОРА И ПЕРЕСЧЕТ ЕГО ВАРАМЕТРОВ

Необходимо выяснить соответствие коэффициентов неопределенногои цифрового регуляторов. Для выбора периода измерений цифрового регулятора строим амплетудно – частотную характеристику замкнутой системы и определяем частоту среза, при которой значение амплетуды на выходе не превышает три проценты от амплитуды при нулевом значении частоты.

Для этого возьмем передаточные функции замкнутой системы (для все типов регуляторов), которые были найдены во втором задании курсовой работы.

Передаточная функция замкнутой системы с П – регулятором:

, (3.1)

Передаточная функция замкнутой системы с ПИ– регулятором:

, (3.2)

Передаточная функция замкнутой системы с ПИД – регулятором:

, (3.3)

Выражение амплетудно – частотной характеристики для системы с П – регулятором будет иметь следующий вид:

. (3.4)

Выражение амплетудно – частотной характеристики для системы с ПИ – регулятором будет иметь следующий вид:

. (3.5)

Выражение амплетудно – частотной характеристики для системы с ПИД – регулятором будет иметь следующий вид:

. (3.6)

Така как частота среза равна трем процентам от нулевого значения, то необходимо решить уравнение следующего вида:

. (3.7)

При решении уравнений было получено:

-частота среза для системы имеющей в стоем составе П – регулятор w_с = 2.25;

-частота среза для системы имеющей в стоем составе ПИ – регулятор w_с = 1.6738;

-частота среза для системы имеющей в стоем составе ПИД – регулятор w_с = 3.8194.

Частоту измерений принимают как:

, (3.8)

где w_c = 3.8194 (наибольшее значение), при котором период квантования равен T₀ = 0.411.

Так как полученное значение меньше заданного, то произведем пересчет параметров.

В общем виде дискрктную передаточную функцию искоиого элемента можно записать следующим образом:

. (3.9)

В нашем случае выражение (3.9) примет вид:

, (3.10)

г де ;

;

.

C учетом этих выражений необходимо пересчитать параметры непрерывных регуляторов в параметры цифровых.

Запишем передаточные функции непрерывных регуляторов:

• П – регулятор

W_p(p) = 1.01; (3.11)

• ПИ – регулятор

; (3.12)

• ПИД – регулятор

. (3.13)

После вычисления коэффициентов q₀, q₁ и q₂ дискрктные передаточные функции будут иметь вид:

• П – регулятор

; (3.14)

• ПИ – регулятор

; (3.15)

• ПИД – регулятор

. (3.17)

4 АНАЛИЗ УСТОЙЧИВОСТИ СИСТЕМЫ АВТОМАТИЧЕСКОГО УТРАВЛЕНИЯ ПО КРИТЕРИЮ ДЖУРИ И ПОСТРОЕНИЕ ПЕРЕХОДНЫХ ПРОЦЕССОВ В ЦИФРОВЫХ СИСТЕМАХ

При анализе цифровых систем управления их представляют в виде трех элементов: цифрового фильтра (регулятора), фиксатора и приведенной непрерывной части.

где y – дискретное значение регулируемой величины;

f – заданное значение регулируемой величины;

e – ошибка управления;

u – управляющее воздействие.

Рисунок 4.1 Структурная схема цифровой системы автоматического управления

Так как в системе имеет мести фиксатор нулевого порядка с передаточной функцией вида:

, (4.1)

то с учетом того, что z = e ^–pT , эту функцию можно записать в следующем далее виде:

. (4.2)

Сомножитель 1/р относят к линейной части, поэтому передаточная функция приведенной непрерывной части может быть записана в следующем виде:

. (4.3)

Так как

,

переходная фнукция ленейной части системы, то z – передаточную функцию линейной части находим по следующему выражению:

. (4.4)

Найдем выражение для передаточной функции линейной части:

. (4.5)

Для вычисления h(t) воспользуемся методом неопределенных коэффициентов. Необходимо определить полюса. Для этого необходимо найти корни следйющего уравнения:

( )*р = 0.
