4.1 Общие положения
На телефонную станцию поступает нагрузка от абонентских линий Уал, формируя возникающую на АТС нагрузку Ув, которая перераспределяется в коммутационном поле (КП) станции по всем направлениям связи. Процесс распределения телефонных потоков поясняется диаграммой (рис. 3.1). Возникающая телефонная нагрузка определяется числом вызовов в каждом і-том направлении Nсі и средним временем занятия входа станции Т1і при этом соединении.
YBt = N * c1 * T1t,
Расчет возникающей на ЖАТС 1 нагрузки приведен в п 3.2. Телефонная нагрузка по каждому исходящему направлению вычисляется по среднему значению времени занятия ИСЛ этого направления Т2і которое, как и Т1і рассчитывается в соответствии с алгоритмом процесса установления соединения согласно с таблицей 2.1 далее. Телефонная нагрузка исходящих направлений связи определяется по каждому исходящему направлению і по формуле:
YBCЛt = N * c1 * T2t,
где Т2і – время занятия ИСЛ в данном направлении і, которое определяется с момента занятия ИСЛ и является составной частью рассчитанного ранее Т1і. На входы ЖАТС поступает нагрузка от ВСЛ всех направлений связи, определяемая средним временем занятия входа станции Т3і.
YBCЛt = N * c1 * T3t,
где – Т3і время занятия соединительного тракта от ВСЛ направления і до ТА вызываемого абонента ЖАТС 1. Значение Т3і зависит от способа связи и типа встречной станции и рассчитывается в соответствии с разрабатываемой системой по каждому направлению и алгоритму установления соединения согласно таблице 2.1. По рассчитанным значениям телефонных нагрузок всех направлений, которые отражаются на схеме распределения потоков и в таблице, определяется число соединительных линий и трактов связи в главе 4.
Заключительным этапом процесса расчета телефонной нагрузки является определение удельной телефонной нагрузки в расчете на одну абонентскую линию, которая должна соответствовать техническим условиям эксплуатации проектируемой АТС и п. 3.5, а также суммарного числа вызовов, обрабатываемых управляющим комплексом.
4.2 Расчет возникающей телефонной нагрузки
Телефонная нагрузка Ув1 возникающая от абонентов проектируемой ЖАТС 1, определяется числом вызовов Сі и временем занятия Т1і в каждом направлении связи; при внутреннем соединении абонентов ЖАТС 1 (Увн), при связи с абонентами ЖАТС 2 железнодорожной станции, при связи с абонентами ГТС (Угтс), с абонентами УАТС (Ууатс), а также при автоматической связи по ДАТС (Ууак) и при полуавтоматике (Узак):
YBt = YBH + YЖАТС + YГТС + YУАТС + YУАК + YЗАК, Эрл
Каждая составляющая возникающей нагрузки рассчитывается по формуле:
YBt = N * с1 * T1t = N * k1 * с *T1t (3.1.)
где: N – емкость ЖАТС 1;
с – число вызовов одного абонента в ЧНН;
kі – коэффициент тяготения в данном направлении, определяемый таблицей kі задания;
Т1і – время занятия в і-том направлении.
Если первые три параметра формулы (3.1.) определяются исходными данными задания, то значение Т1і рассчитывается в соответствии с процессом установления соединения по разработанной схеме связи между встречными станциями. При этом следует учитывать влияние на телефонную нагрузку непроизводственных вызовов (неответ, занятость и ошибки абонентов), коэффициенты и Рр. Исходные данные к расчету телефонной нагрузки целесообразно свести в таблицу 3.1.
| Тип АТС | ЖАTС 1 | ЖАТС 2 | РАТС –ГТС | УАТС | ДАТС | ||||||
| Параметры | УАК | ЗАК | |||||||||
| Коэффициент тяготения, kі | 1,7 | 1,6 | 1,3 | 1,1 | 0,4 | 0,5 | |||||
| Число вызовов в ЧНН Сі= kі*с | 2,55 | 2,4 | 1,95 | 1,65 | 0,6 | 0,75 | |||||
| Средняя длительность разговора, tрі | 120 | 120 | 120 | 120 | 120 | 120 | |||||
| Коэффициент при Рр. | 0,55 | 0,55 | 0,55 | 0,55 | 0,55 | 0,55 | |||||
4.2.1 Внутреннее соединение
Продолжительность занятия внутреннего соединения:
где Рр - доля вызовов, закончившихся разговором;

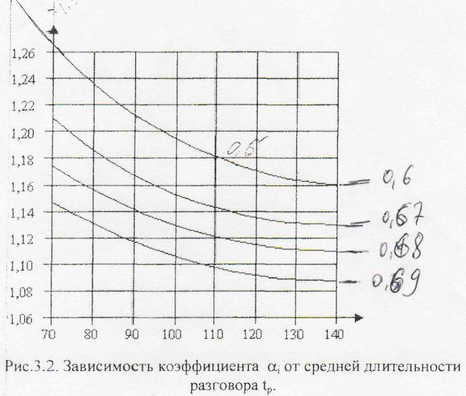

- коэффициент, учитывающий непроизводительные занятия и зависящий от значения Рр средней длительности разговора (tp). Эта зависимость приведена на графике рис.3.1, определяется для каждого вида связи и заносится в таблицу 3.1. Выражение в скобках определяет время занятия при установленном разговорном соединении между двумя абонентами ЖАТС и состоит из:
toс - время слушания ответа станции;
t4нн - время набора четырехзначного номера абонента ЖАТС 1;
tyc - время установления соединения на ЖАТС 1;
tпб - время сигнала посылки вызова (контроля посылки вызова);
tвн - среднее время разговора при внутреннем соединении;
to - время отбоя.
Средние значения длительности оповестительных сигналов (ОС, ПВ и др.) приведены в таблице 3.2, а длительность отдельных этапов соединения на различных типах АТС - в таблице 3.3.
| Вид процесса | Средняя длительность, с | |
| Слушание ответа станции | Тoc=3 | |
| Слушание сигнала занято | Т3=7 | |
| Слушание контроля посылки вызова | Тпв=10 | |
| Слушание ответа голосом | Тог=4 | |
| Набор (передача) Одного знака Номера | Дисковый НН (БИ-ДК) | Т1нн=1,5 |
| Тастатурный НН | Т1нн =0,8 | |
| МЧК | Т1нн =0,5 | |
| Ответ телефонистки | АТСД | То=1 |
Длительность набора номера из n знаков составляет tнн= tДнн, причем длительность набора определяется типом номеронабирателя (дисковый или тастатурный).:
На этапе проектирования известно число ТА с ДНН (NД) и ТНН (Nt), поэтому длительность набора номера определяется, как средневзвешенное значение.
| Тип АТС | Управляющие устройства | Время работы | |
| АТС КУ | МАИ | Исходящая связь | Ти =0,3 |
| Входящая связь | Тимаи = 0,5* Тимед | ||
| МРИ | Тмри=0,2 | ||
| МГИ | Однозначный код | Т1мги=0,45 | |
| Двухзначный код | Т2мни=0,65 | ||
| Трехзначный код | Т3мги=0,85 | ||
| АТСК100/2000 | МАИ | Исходящая связь | Тимаи=0,45 |
| Входящая связь | Твмаи=0,75 | ||
| МРИ | Тмри=0,15 | ||
| МГИ | Однозначный код | Т1мги=0,7 | |
| Двухзначный код | Т2мги=1,2 | ||
| Трехзначный код | Т3мги=1,6 | ||
| АТСЦ | «из конца в конец» | 0,5 | |
| ECK 400Е | исх.: АК-(А-В-С-)-ШК-РЕГ-ШК-(С-В-А)-КП-СЛ | 1,0 | |
| вх.: КПС-(А-В-С)-ШК-РЕГ-(С-В-А)-АК2 | 1,0 | ||
| АТС КЭ «Квант» | AK1-БАЛ-БСЛ-ПНН | 0,5 | |
| АК-БАЛ-БСЛ-ИСЛ | 0,5 | ||
| БСЛ-БСЛ-П-БСЛ-БАЛ-АК2 | 0,5 | ||
| УАВ | 3-5 | ||
| УСД | 5-8 | ||
4.3 Связь с ГТС
Основным коммутационным оборудованием на городских телефонных сетях страны, составляют электромеханические АТС на 1.01.97г. —6 координатных АТС 15,4% декадно-шаговых АТС, оставшуюся долю составляют квазиэлектронные цифровые АТС. Немедленной замене подлежат декадно-шаговые станции 1 поколения, поэтому наиболее вероятным вариантом оборудования на районной станции ГТС следует считать координатную станцию типа АТС К-У, структурная схема которой представлена на рис.2.2 для шестизначной сети ГТС.
4.3.1 Возникающая нагрузка
Соединительные линии от ЖАТС подключаются на вход опорной станции РАТС через подключающий комплект подстанций ПКП к ступеням регистрового и первого группового искания, обеспечивая доступ железнодорожных абонентов ко всей городской сети, узлу спецслужб города и к междугородной сети страны.
При исходящей связи к ГТС абонент ЖАТС, получив первый сигнал ответа станции из оборудования своей станции (toc1), набирает код выхода на ГТС (tнн), в результате чего на АТСЦ устанавливается соединение (tнн) по СЛ к ГТС, подключаемой через ПКП к регистру ЭАРБ.
Из последнего абонент ЖАТС получает второй ОС и набирает номер абонента ГТС, который принимает управляющее устройство АТСЦ и транслирует его батарейными импульсами по соединительной линии в регистр АРБ опорной РАТС. Обмен информацией между АРБ и маркерами городской АТСКУ осуществляется многочисленным кодом МЧК. Далее соединение устанавливается на РАТС (или через другие РАТС) в соответствии со схемой сети и РАТС. Тогда возникающая нагрузка при связи с ГТС
