ПАЛЛЕТ 1200*1800 N=26185/940=27.85≈27 паллетов

Рассмотрим возможные варианты размещения паллетов в полуприцепе. Характеристики полуприцепа берем из таблицы 3:

Длина кузова =13.62 м

Ширина кузова =2.48 м

Высота кузова =2.635 м

ПАЛЛЕТ 1200*800

В первом варианте (рис. 10.) можно разместить по 2 паллета по ширине кузова и 17 паллетов по ширине. При данной расстановке в полуприцеп можно загрузить 34 паллета.

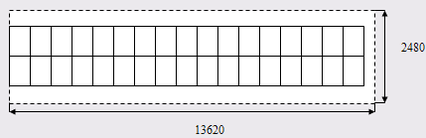

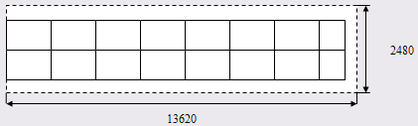

Рис. 10. Первый вариант размещения паллетов 1200*800 в полуприцепе

Таким образом, можно увезти 680 коробок (34 паллета*20 коробок (4 коробки*5 слоев)). Брутто масса груза (включая паллеты) составит:

M = 34*540=18360 кг

Зная размеры паллетов и внутренние размеры кузова, можно найти, какая часть внутреннего пространства полуприцепа останется незанятой.

По длине останется: 13620-17*800=20 мм

По ширине останется: 2480-2*1200=80 мм (по 40 мм с каждой стороны, так как груз размещается посередине относительно стенок полуприцепа).

Данные паллеты можно разместить и по-другому: по 3 паллета по ширине кузова и по 11 по длине – всего 33 паллета (рис. 11).

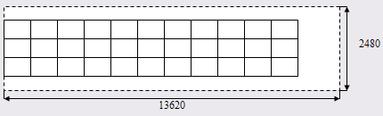

Рис. 11. Второй вариант размещения паллетов 1200*800 в полуприцепе

Таким образом, можно увезти 660 коробок. Брутто масса груза (включая паллеты) составит: M = 33*540=17820 кг

По длине останется: 13620-11*1200=420 мм

По ширине останется: 2480-3*800=80 мм (по 40 мм с каждой стороны, так как груз размещается посередине относительно стенок полуприцепа).

ПАЛЛЕТ 1200*1000

В полуприцеп можно загрузить 26 таких паллетов. В этом случае можно увезти 780 коробок (рис. 12).

Рис. 12. Вариант размещения паллетов 1200*1000 в полуприцепе

Брутто масса груза (включая паллеты) составит:

M = 26*790=20540 кг

По длине останется: 13620-13*1000=620 мм

По ширине останется: 2480-2*1200=80 мм (по 40 мм с каждой стороны, так как груз размещается посередине относительно стенок полуприцепа).

ПАЛЛЕТ 1200*1600

В полуприцеп можно загрузить 16 паллетов такого размера - всего можно увезти 480 коробок (рис. 13).

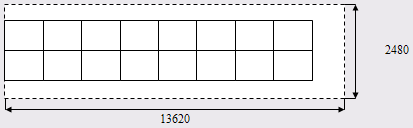

Рис. 13. Вариант размещения паллетов 1200*1600 в полуприцепе

Брутто масса груза (включая паллеты) составит:

M = 16*790=12640 кг

По длине останется: 13620-8*1600=820 мм. По ширине останется: 2480-2*1200=80 мм (по 40 мм с каждой стороны, так как груз размещается посередине относительно стенок полуприцепа). Максимально использовать площадь грузового отделения можно, добавив 2 паллета 1200*800 (рис. 14).

Рис. 14. Вариант размещения паллетов 1200*1600 и 1200*800 в полуприцепе

Таким образом, общее количество коробок – 520. Брутто масса груза (включая паллеты) составит: M = 16*790+2*540=13720 кг

По длине останется: 13620-8*1600-800=20 мм

По ширине останется: 2480-2*1200=80 мм (по 40 мм с каждой стороны, так как груз размещается посередине относительно стенок полуприцепа).

ПАЛЛЕТ 1200*1800

В полуприцеп можно загрузить 14 паллетов такого размера - всего можно увезти 504 коробки (рис. 15).

Рис. 15. Вариант размещения паллетов 1200*1800 в полуприцепе

Брутто масса груза (включая паллеты) составит:

M = 14*940=13160 кг

По длине останется: 13620-7*1800=1020 мм

По ширине останется: 2480-2*1200=80 мм (по 40 мм с каждой стороны, так как груз размещается посередине относительно стенок полуприцепа).

Максимально использовать площадь грузового отделения можно, добавив 2 паллета 1200*1000 (рис. 16).

Рис. 16. Вариант размещения паллетов 1200*1800 и 1200*1000 в полуприцепе

Таким образом, общее количество коробок – 580. Брутто масса груза (включая паллеты) составит: M = 14*940+2*790=15300 кг

По длине останется: 13620-7*1800-1000=20 мм

По ширине останется: 2480-2*1200=80 мм (по 40 мм с каждой стороны, так как груз размещается посередине относительно стенок полуприцепа).

Вывод: из всех вышерассмотренных вариантов загрузки полуприцепа грузом на паллетах самым удобным является вариант использования паллетов с размерами 1200*1000. Загрузка производится по схеме, показанной на рисунке 12. Количество перевозимых коробок – 780, масса груза 20540 кг - грузоподъемность полуприцепа используется максимально. Общий объем груза составляет:

Vгруза=Nподдонов*V2=26*1.992=51.792 м3

3. Оценка оптимальной загрузки

Рассчитаем коэффициенты использования транспортного средства.

Общий объем груза составляет:

Vгруза=Nподдонов*V2=26*1.992=51.792 м3

Общая масса груза составляет 20540 кг.

Коэффициенты использования транспортного средства равны (коэффициенты загрузки): исходя из объема груза

= = = ≈0,582

=58,2%

исходя из максимальной грузоподъемности

= = ≈0.784

=78.4%

3.1 Загрузка полуприцепа коробками без паллетов

Так как, рассчитанные выше коэффициенты использования транспортного средства достаточно низкие, рассмотрим вариант загрузки полуприцепа коробками без паллетов.

Грузоподъемность полуприцепа равна 26185 кг, масса одной коробки – 25 кг. Исходя из максимальной грузоподъемности полуприцепа, можно перевезти:

N= =1047 коробок

Коробки с овсяными хлопьями можно поворачивать как угодно и это не принесет никакого вреда грузу, но размеры коробки таковы (600*300*300), что переворачивать их в вертикальное положение не имеет смысла. Исходя из этого, рассмотрим варианты расположения коробок по длине и ширине полуприцепа в горизонтальном положении.

Рассчитаем максимальное количество упаковок, учитывая реальные размеры полуприцепа и габариты коробки:

по высоте полуприцепа = =8.78≈8 коробок

по длине = =45.4≈45 коробок в одном ряду = =22.7≈22 коробки в одном ряду

по ширине = =4.13≈4 коробки = =8.27≈8 коробок

в одном слое можно разместить = * =45*4=180 коробок или =22*8=176 коробок.

Выгоднее размещать коробки в слое по первому варианту, т.е. 180 коробок - 45 коробок в одном ряду по длине кузова и 4 ряда коробок по ширине. Из-за ограничений по высоте в полуприцеп можно загрузить N= * =180*8=1440 коробок.

Вывод: в этом случае ограничением будет служить количество коробок по грузоподъемности, а не количество коробок по объему – таким образом, максимальное количество коробок принимаем 1047.

Количество слоев = ≈5.82

Принимаем, что загружаем ровно 5.8 слоев, так как 3 коробки потребуют дополнительных креплений, а перевозка 3*25=75 кг не покрывает расходы на эти крепления.

Реально загруженное количество упаковок = 5.8*180=1044 шт.

Масса и объем груза:

M=N*mкоробки=1044*25=26100 кг

V=N* =1044*0.054=56.376 м3

Оставшееся свободное место по высоте составит: 2635-5.8*300=895 мм

Оставшееся свободное место по длине составит: 13620-45*300=120 мм

Оставшееся свободное место по ширине составит: 2480-4*600=80 мм, по 40 мм с каждой стороны, так как груз размещается посередине относительно стенок полуприцепа.

Выбранный вариант загрузки приведен на рисунке 17.

Рис. 17. Загрузка полуприцепа коробками

Коэффициенты использования транспортного средства (коэффициенты загрузки) равны:

исходя из объема груза

= = ≈0.633

=63.3%

исходя из максимальной грузоподъемности

= = ≈0.997

=99.7%

Вывод: сравнивая варианты загрузки на паллетах и коробочную загрузку, выбираем коробочную:

коэффициент загрузки по объему 63.3% (при коробочной загрузке)

58,2% (при загрузке на паллетах)

коэффициент загрузки по массе 99.7% (при коробочной загрузке)

78.4% (при загрузке на паллетах)

В этом случае полуприцеп используется на 63.3% своего объема, а по грузоподъемности на 99.7%. Максимальное количество коробок 1044, масса груза 26100 кг.

4. Маркировка сформированного грузового места

Для перевозки груза была выбрана коробочная загрузка, теперь необходимо произвести маркировку коробок так, как показано на рисунке 18.

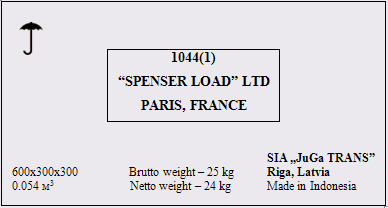

Рис. 18. Маркировка коробок

5. Схема загрузки грузового помещения

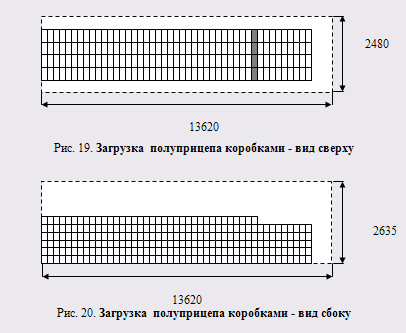

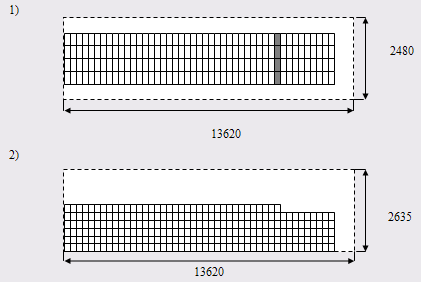

В качестве оптимального варианта загрузки полуприцепа была выбрана коробочная загрузка. В этом случае полуприцеп используется на 63.3% своего объема, а по грузоподъемности на 99.7%. Максимальное количество коробок 1044, масса груза 26100 кг. Расположение коробок в полуприцепе показано на рисунках 19 и 20.

Оставшееся свободное место по высоте составит: 2635-5.8*300=895 мм

Оставшееся свободное место по длине составит: 13620-45*300=120 мм

Оставшееся свободное место по ширине составит: 2480-4*600=80 мм, по 40 мм с каждой стороны, так как груз размещается посередине относительно стенок полуприцепа.

Количество слоев при данной загрузке составляет 5.8, по длине кузова 45 коробок в одном ряду, по ширине кузова 4 коробки – всего в одном слое 180 коробок. Последний верхний слой неполный – 144 коробки, что составляет 36 коробок в одном ряду по длине кузова.

Вывод: способ загрузки полуприцепа коробками без использования паллетов, позволяет максимально использовать данный полуприцеп, но при этом значительно усложняются процедуры погрузки и разгрузки, крепления груза в полуприцепе. Для верхнего неполного слоя необходимы дополнительные крепления, вследствие чего общие расходы на крепление груза возрастут.

6. Определение нагрузок на оси и сцепное устройство транспортного средства

Для упрощения расчетов разделим автопоезд на две составные части – тягач и полуприцеп, которые рассчитаем отдельно.

6.1 Расчет нагрузок на оси и сцепное устройство полуприцепа

Для расчетов необходимо знать, какие силы действуют на полуприцеп:

Снаряженная масса Fпп 7300 кг; Длина полуприцепа A 13800 мм

Колесная высота G 8000 мм; Передний свес L 1675 мм

Масса груза Fгр 26100 кг

Так как полуприцеп загружен одинаковыми коробками, то центр приложения силы Fгр будет находиться на пересечении диагоналей прямоугольника груза (рис. 21).
