2.5 Расчет производственной площади, освещения и вентиляции

Производственная площадь моторного участка рассчитывается по формуле:

где - площадь участка , м²;

- суммарная площадь горизонтальной проекции технологического оборудования и организационной оснастки, м²;

- коэффициент плотности расстановки оборудования.

(м²)

Окончательная площадь зоны ТО и ТР, постов диагностики и цехов обычно корректируется и устанавливается с учетом того, что при строительстве широко используются унифицированные типовые секции и пролеты, а также типовые конструкции и детали, изготовленные серийно заводами стройматериалов.

Производственные здания выполняются сеткой колон, имеющих одинаковый для всего здания шаг, равный 6 или 12 м, одинаковый размер пролётов с модулем 6, то есть 12, 18, 24 и более метров. Колоны, используемые в качестве опор, бывают прямоугольного, круглого или овального сечения. Прямоугольные имеют сечение 400х400; 400х600; 400х800; 500х500; 500х600; 500х800.

Высота здания выбирается в зависимости от размера пролета.. Для одноэтажных зданий она рвана: до 12 метров - 3,6; 4,2. При пролете до 18 метров - 4,8. При пролете до 24 метров - 5,4; 6; 7,2.

Отдельные помещения изолируются друг от друга и от внешней среды стенами. Стены выполняются в виде капитальных сооружений или перегородок. Капитальные стены выполняются толщиной 380; 510 и 640 мм. Перегородки изготавливаются из кирпича или стеновых панелей. Кирпичные изготовляются толщиной 120, 250, 380 мм, а из стеновых панелей - толщиной 100, 120, 300 мм (для не отапливаемых помещений), а для отапливаемых - 280; 300 мм.

Окончательно принимаемая площадь должна быть уточнена по размерам участкам типовых проектов, организации труда на автотранспортным предприятиям. Корректировка допускается в пределах 20% для помещений с площадью до 100 м² и 10% для помещений с площадью свыше 100 м².

Компоновка технологического оборудования и оснастки должна учитывать схему технологического процесса и выполняется с учетом минимального передвижения рабочих в процессе труда и соблюдение нормируемых расстояний между оборудованием в соответствии со СНиП.

Окончательно принимаем площадь 96 м²., так как для оборудование занимает большую площадь.

Освещение

В соответствии со СНиП на объекте проектирования следует принять тот или иной тип освещения и установить нормы освещения на объекте проектирования и индивидуальных рабочих местах.

Уровень освещения зависит от характера выполняемых работ. Освещённость на открытых стояках не менее 5 лк, на закрытых - 10 лк, зона мойки и уборки - 200 лк, зона ТО и в цеха - 500 лк, цехах топливной аппаратуры и зонах диагностирования - 750 лк.

Для естественного освещения следует выполнить расчет количества окон, для этого определяют суммарную площадь окон по формуле:

где - площадь участка;

- удельная площадь окон, приходящихся на 1 м² пола (принимается равным 0,1…45) в зависимости от выполняемых работ на участке;

- коэффициент, учитывающий потери света от стекол (принимается равным 0,6…0,9).

Число окон рассчитывается по формуле:

где - площадь одного окна, определяется по формуле:

где - ширина окна (принимается из стандартных значений 1,5; 2; 3 и 4 м)

- высота окна, рассчитывается по формуле:

где - высота здания;

- расстояние от пола до подоконника (принимается от 0,8 до 1,2 м);

- расстояние от потолка до окна (принимается равным от 0,3 до 0,5 м).

(м).

(м²).

(м²).

(единиц).

Расчет искусственного освещения

Выбираем значение освещенности и системы освещения в зависимости от характеров работ, от площади пола и высоты здания выбираем удельную мощность осветительной установки ( = 15…25 ) и рассчитываем суммарную мощность ламп по формуле:

где - площадь участка.

(Вт)

Затем выбираем виды ламп (люминесцентные или накаливания). Мощность ламп накаливания выбирается из следующего ряда - 60; 75; 100; 150; 200; 250; 300; 500; 750; 1000; 1500.

Люминесцентные лампы бывают низкого, высокого и сверхвысокого давления. Мощность ламп низкого давления от 8 до 120 Вт. Высокого и сверхвысокого от 80 до 1000 Вт.

На участке будут использоваться лампы накаливания, мощностью 150 Вт

Число ламп рассчитывается по формуле:

где - мощность одной лампы.

(шт).

Принимаем равное 10.

Фактическая суммарная мощность ламп определяется по формуле:

(Вт).

Расход электроэнергии за год рассчитывается по формуле

где - годовое время работы освещения, зависящее от природно- климатического района нахождения АТП и количества смен. При работе в одну смену в теплом климате = 650 кВт.

(кВт).

Расчет вентиляции

Вентиляция помещения предназначена для уменьшения задымленности,

запыленности и для отчистки воздуха от вредных выделений производства. Она способствует оздоровлению условий труда, повышению производительности труда и предотвращает профзаболевания.

На проектируемых участках принимается смешенная вентиляция (естественная и механическая). Естественная вентиляция осуществляется за счет форточек, дефлекторов.

Суммарная площадь форточек определяется по формуле:

где - площадь участка;

• - коэффициент, учитывающий отношение площади форточек к площади помещения, в зависимости от выполняемых работ = 0,02… 0,04.

(м²)

Расчет механической вентиляции. Рассчитывается по кратности обмена воздуха по формуле:

где - объем помещения, м³, рассчитывается по формуле;

- коэффициент кратности объема воздуха в зависимости от проектируемого помещения (для моторного участка = 3…4)

(м³).

(м³).

3. Технологическая часть

3.1 Технологический процесс работ агрегатного цеха

Работы на участке проводятся в следующем порядке: при поступление автомобиля в зону технического обслуживания и текущего ремонта проводится мойка и очистка узлов и приборов, затем они разбираются на составные части и детали, которые моют, а потом проводится дефектация деталей. Годные, новые и восстановленные детали поступают на сборку, а негодные на утилизацию. После сборки узлов и приборов проводится их испытания после чего они направляются в зону технического обслуживания.

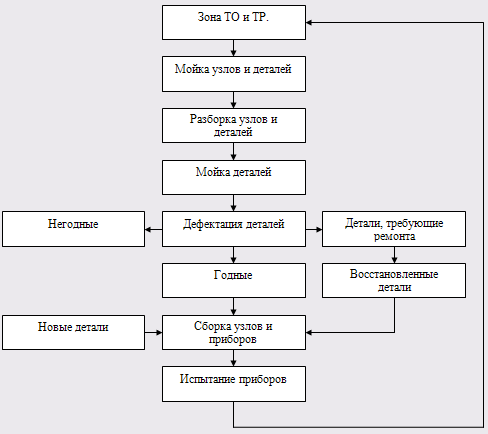

Ниже приведена схема технологического процесса агрегатного цеха.

Рисунок 1 - Схема технологического процесса ТО и ТР

3.2 Техническое обслуживание и ремонт системы

ЕО- перед выездом на линию, перед пуском двигателя, необходимо проверить уровень масла в поддоне картера. В этих целях вынимают и протирают ветошью измерительный щуп, вставляют наместо до упора, затем вновь вынимают и по специальным меткам определяют, сколько следует залить масла. Нежелательна эксплуатация автомобиля при пониженном уровне масла, так как приводит к перегреву и разжижению масла, но не допускается и перелив масла выше указанных меток, потому что этот избыток масла будет попадать в камеру сгорания, что приводит к дымлению двигателя, к замасливанию электродов свечей и выходу их из строя. Следует проверить герметичность системы смазки по возможным подтекам масла. В дороге следует следить за показанием манометра (указателем давления масла) на различных режимах работы двигателя.

ТО-1 – провести контрольный осмотр, обращая особое внимание на герметичность системы- возможны подтеки масла через поврежденные или плохо затянутые прокладки (клапанных крышек, поддона картера, крышки распределительных шестерен), в местах соединения шлангов, трубопроводов, через повреждения в элементах масляного радиатора, через поврежденные или плохо затянутые элементы масляных фильтров, центрифуг, часто наблюдается течь масла через передний и особенно через задний коренные подшипники коленчатого вала при повышенных износах или повреждений их сальников и т.д.

Поэтому при каждом ТО-1 следует проводить крепежные работы в местах возможной течи масла и самих элементов системы смазки, расположенных снаружи двигателя. Проверить давление масла в системе на прогретом двигателе на различных режимах работы. Указатель давления на щупе приборов должен показывать на скоростном режиме работы двигателя для легковых и грузовых автомобилей семейств ГАЗ, ЗИЛ и МАЗ. На холостом ходу холостом ходу давление должно быть в пределах 0,05-0,08 МПа. Не допускается работа двигателей при загорании сигнализатора аварийного давления масла. Масло подлежит замене, если оно уже настолько темного цвета, что не просматриваются риски на щупе.

ТО-2 – дополнительно к объему работ по ТО-1 при ТО-2 порядке проведения сопутствующего ремонта можно заменять отдельные неисправные легкодоступные элементы смазки, вплоть до масляного радиатора, центрифуги и т.д.

ЕО- проверить уровень масла в моторе, при необходимости залить. Перед выездом на линии визуально проверить на наличие течи снизу масла.

СО- помимо вышеуказанных объемов работы ТО-1 иТО-2 перед летней эксплуатации меняют зимнее моторное масло на летнее с последующей промывкой системы смазки или наоборот. Сливают масло на прогретом двигателе в специальную емкость, с последующей утилизацией отработавшего масла.
