Управление качеством ремонта основано на принципе обратной связи, использует общие закономерности процесса управления и включает в себя следующие этапы:

Вы обладатель автомобиля. Вам известны проблемы, связанные с ре­монтом автомобиля. Вы озабочены поиском новых деталей, которые в усло­виях повального дефицита стоят, ох как! недешево. Но вы энтузиаст, ваши руки способны освоить приемы ремонтного мастерства, и мы хотим помочь вам в восстановлении поврежденного или изношенного кузова без примене­ния новых деталей.

Речь пойдет об участках кузова, доступных изнутри машины. Ремонт кузовных элементов со скрытыми полостями — это более высокая катего­рия сложности и не освещается в данном материале.

По тяжести разрушений повреждения можно разделить на группы с определенной долей условности, и в зависимости от того, к какой группе данное повреждение вами отнесено, применить соответствующие приемы для ремонта.

III. НЕЗНАЧИТЕЛЬНЫЕ ПРОГИБЫ НА ПОЛОГИХ ЛЕКАЛЬНЫХ ПОВЕРХНОСТЯХ, ВИДИМЫЕ ПРИ БОКОВОМ ОСВЕЩЕНИИ

Незначительные прогибы на плоских или пологих лекальных поверх­ностях образуются, как правило, от соприкосновения с мягкими предметами или от скользящих ударов. Повреждения лакокрасочного покрытия обычно не происходит или оно столь незначительно, что устраняется без подкраши­вания.

Перед началом работы освободить пространство с тыльной стороны детали к месту повреждения. Если это переднее крыло, то снять колесо, при этом домкратом вывесить перед таким образом, чтобы была возможность доступа к поврежденному месту изнутри крыла. В случае необходимости снять фару, подфарник. Для правого заднего крыла снять бензобак, для ле-

8

вого - вынуть запасное колесо. При ремонте двери снять с нее внутреннюю обивку, а саму дверь зафиксировать или закрыть.

^о ' ^оо

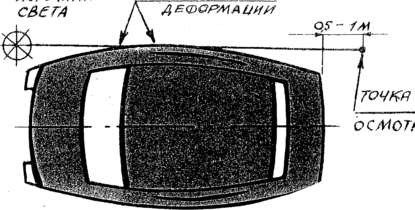

Перечисленные приемы подготовки к ремонту применимы и для дру­гих, не упомянутых выше частей кузова (повторно, с доступными тыльными сторонами). Далее создать боковое образом, чтобы с определенной точки осмотра повреждение просматривалось наиболее рельефно. Например, точ­ка осмотра повреждения правой задней двери, а также положение источника света отвечают показанному на рис. 2. Для каждого конкретного места по­вреждения точка осмотра и положение источника света должны подбирать­ся опытным путем.

Рисунок 2

Для начала стоит стукнуть по выпуклости с внутренней стороны ла­донью или кулаком. Очень может быть, что наружная поверхность после этого встанет на место и обретет первоначальный вид. Стучать молотком, даже резиновым, можно только при полной уверенности в успехе. Но начи­нающему ремонтнику этого делать не следует так как выпор, появившийся с лицевой стороны при неумелой работе, придется устранять другими, гораз-

до более сложными приемами. Поэтому после неудавшейся попытки выпра­вить ударом руки нужно поступать следующим образом.

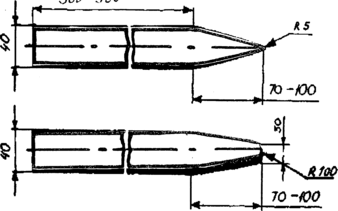

Инструментом для ремонта такой поверхности служит деревянная скалка из твердых пород дерева, выполненная, как показано на рис. 1.

Слегка смазать моторным маслом выпуклую (разумеется, с внутрен­ней стороны) поврежденную поверхность. Скалку взять двумя руками, точ­ки приложения 01, 62 (рис. 3). Захват инструмента руками должен быть ана­логичен захвату весла гребцом каноэ. С усилием 10-40 кгс надавив на скал­ку, провести ею от одного края поврежденной поверхности до другого. Ка­ждый последующий провод должен отстоять от предыдущего на 5-10 мм (рис. 4). Во время перемещения инструмента стараться сохранять его про­странственное положение постоянным.

2»юх

Рисунок 3

После первого прохода от края А до края Б (см. рис. 4) следует осмот­реть результаты работы, осмотр производить с выбранной точки (см. рис. 2). Очень возможно, что размер повреждения уже уменьшился и следует изме­нить координаты приложения инструмента при последующем проходе. При незначительных изменениях повреждения или при полном отсутствии изме­нений следует усилить прижатие инструмента. Можно также уменьшить ра­диусы заточки рабочего конца скалки. При этом не следует забывать, что слишком острый конец или чрезмерное усилие прижатия инструмента к по­верхности приведут к появлению "грядок" на лицевой поверхности металла. При работе необходимо чаще осматривать обрабатываемую поверхность снаружи, чтобы своевременно корректировать границы повреждения и не переусердствовать. Количество проходов до полного исправления повреж­дения зависит от многих факторов: качества и толщины кузовного металла, прилагаемого усилия, площади и глубины вмятины, навыков в работе.

В случае, если тыльная сторона поврежденной детали покрыта анти­коррозионной мастикой, поверхность последней необходимо сделать глад­кой, а слой должен быть одинаковым по толщине в пределах поврежденного участка. Лучший вариант - счистить мастику перед ремонтом и нанести сно­ва по окончании работ.

К)

IV. ВМЯТИНЫ НА ПОВЕРХНОСТЯХ ТИПА:

а) угол, крутой лекальный переход, размеры повреждения глубиной до 1 см, площадью около 20 см², б) пологих глубиной до 0,5 см, площадью около 15 см²

Повреждения такого типа весьма часты и возникают от безобидного соприкосновения с бампером другого автомобиля или иным жестким пред­метом.

Методика осмотра описана выше. Для ремонта не потребуется меха­нический инструмент, но нужны будут следующие материалы:

а) шпатлевка на основе эпоксидных смол марки ЭП-00-10 или ЭП-00-20, при глубоких деформациях металла лучший результат дает эпоксидная шпатлевка ПЭ-00-85;

б) растворитель № 646, 647, 648, 649 (любой из них);

в) водостойкая шлифовальная шкурка с размерами абразивных зерен 160-120, 120-100, 100-80 мкм;

г) резиновые пластины толщиной 5-8 мм, размером 70 х 70 мм одна и 70 х 30 мм другая, нужные для изготовления шпателей;

д) резиновая пластина или гладкая дощечка размером 90 х 60 х (15 -20) мм для оправки под шлифовальную шкурку.

Используется также электронагреватель любого типа.

н^аль//ш /гж/^ ир^ом^/7/^//сгр^^га

доения инструмент Рисунок 4

Лакокрасочные работы имеют определенные тонкости. Их исполнение предпочтительно поручить специалисту, но для желающих все-таки попро­бовать себя, даны простейшие рекомендации в разделе "Лакокрасочные ра­боты".

11

Поврежденную и прилегающую к ней поверхность подготовить сле­дующим образом. Протереть бензином или вымыть водой с автошампунем. Острым ножом удалить отслоившуюся и вздувшуюся краску, подсушить. Протереть растворителем. Слегка зачистить поврежденную и прилегающую к ней поверхность в 1-3 см по периметру повреждения.

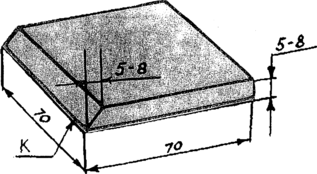

Далее необходимо подготовить шпатель. На резиновых пластинах сделать косо срез, как показано на рис.5, для малой пластин на короткой стороне. Кромка К должна быть прямолинейной и не иметь заусенцев.

Ассортимент шпатлевок, выпускаемых промышленностью, весьма разнообразен. Автомобилистам, начинающим осваивать кузовные ремонт­ные работы, рекомендуются эпоксидные шпатлевки, потому что они, во-первых, не критичны к толщине слоя (до 5-8 мм в углублениях), во-вторых, могут наноситься на незагрунтованную поверхность, увеличивают жест­кость поверхности, на которую наносятся. Готовой шпатлевки может не оказаться в продаже. Приготавливаем ее так. Эпоксидный клей, например ЭДП, смешиваем с наполнителем, наилучший результат дает тальк, далее мел, цемент. Довести вязкость смеси до пастообразного состояния. Для улучшения технологических свойств приготовленной пасты добавить в нее растворитель. Снова ввести наполнитель (тальк, мел, цемент...) при непре­рывном помешивании в количестве 1,5-3 объема по отношению к объему пасты.

Рисунок 5

Для конкретной вмятины, исходя из ее площади и глубины, следует готовить и определенное количество шпатлевки, так как пригодность ее от момента смешения с отвердителем составляет 5-12 мин. Ни в коем случае нельзя выигрывать время на качестве перемешивания компонентов. Исполь­зовать для очередной порции шпатлевки одну и ту же емкость без тщатель­ной ее очистки нельзя, так как крупинки застывшей шпатлевки от предыду­щего замеса непременно попадут под шпатель и испортят обрабатываемую поверхность. Лучше всего под каждый замес использовать разовую емкость, приготовленную, например, из кусочка жесткого картона или вырезанную из пакета из-под молока. Картон следует свернуть пакетиком в виде воронки с углом конуса 120-150°. Загустевшую шпатлевку перед смешиванием с от­вердителем разбавлять растворителем (№ 646, 647, 648, 649) до пастообраз-

12

ного состояния. При нормально подобранной консистенции шпатлевка ров­но заполняет впадины, углубления, улучшается ее адгезия (способность прочно держаться на поверхности кузова).

Рисунок 6

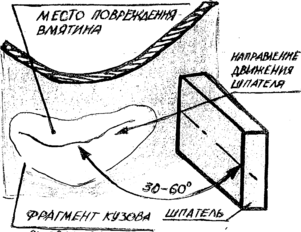

Приготовленная шпатлевка накладывается на кромку К шпателя, как показано на рис. 6, основная масса ее должна быть над серединой. Кромку шпателя приложить за 1-2 см до поврежденного места и таким образом, чтобы она перекрыла своей длиной поперечник вмятины при движении (рис. 7). Шпатель удерживается большим пальцем за сторону, обращенную к повреждению, и двумя-четырьмя пальцами — с другой стороны. При этом усилием прижатия к поверхности его следует слегка изогнуть, что исключит отрыв кромки шпателя от поверхности кузова при изменении профиля по­следнего по мере движения шпателя. Движение шпателя должно быть фрон­тальным, а середина его приблизительно совпадать с условной продольной осью вмятины, в противном случае край кромки сорвется в углубление по­вреждения. Угол наклона, показанный на рис. 7, также не должен сущест­венно колебаться. Шпатлевка, сползающая с кромки шпателя, заполнит вмя­тину и частично ляжет на сопредельные участки. Нужно стараться запол­нить вмятину и получить ровное покрытие за одно-два движения, так как поверхность быстро подсыхает, шпатлевка теряет первоначальную конси­стенцию и начинает цепляться за шпатель, отчего происходит частичный отрыв уже нанесенной шпатлевки и портится сделанное. Далее необходимо выдержите 10-15 мин при 18-22 С, после чего подсушить с помощью реф­лектора или обдувом горячим воздухом 10-20 мин. После остывания при­ступить к шлифованию. Следует использовать водостойкие шлифовальные шкурки. Те из них, которые выполнены на влагопрочной бумаге по ГОСТ 10054-82, в своем обозначении имеют один из индексов: Л1, Л2 или М. Все водостойкие тканевые шкурки выпускают по ГОСТ 13344-79.

рисунок 7

Шкурку, обращенную абразивным слоем наружу, обернуть вокруг трех сторон пластины (рис. 8), выполненной из твердой резины или из куска доски, покрытой лаком, краской и т.д., исключающими ее набухание от во­ды. Поверхность, обращенная к шкурке, должна быть плоской и гладкой. При работе шкурку прижимать пальцами к боковым граням пластины.
