МОСКОВСКИЙ

АВТОМОБИЛЬНО-ДОРОЖНЫЙ

ИНСТИТУТ

КАФЕДРА

ПРАДМ

КУРСОВАЯ РАБОТА ПО ТЕМЕ

“Технология ремонта автомобилей”

для специальности 1705 Техническое обслуживание и ремонт автомобильного транспорта

СТУДЕНТ: Агафонов А.В.

ГРУППА: 4А2

КОНСУЛЬТАНТ: Крейнин А.А.

МОСКВА 1997

СОДЕРЖАНИЕ

I. Ремонт кузовов и кабин

1.1. Дефекты кузовов и кабин

1.2. Технологический процесс ремонта кузовов и кабин

1.3. Ремонт неметаллических деталей кузовов

II. Качество ремонта автомобилей

Общие положения

III. Незначительные прогибы на пологих лекальных по-

верхностях, видимые при боковом освещении

IV. Вмятины на поверхностях типа:

а) угол, крутой лекальный переход, размеры поврежде-

ния глубиной до 1 см, площадью около 20 см2,

б) пологих глубиной до 0,5 см, площадью около 15 см2

V. Прогибы до 1 см глубиной, площадью около 30 см2, со-

провождаемые вспучиванием прилегающих пологих по-

верхностей

VI. Восстановление поверхностей, значительно поврежден-

ных коррозией

VII. Лакокрасочные работы

1.1. Дефекты кузовов и кабин

Характерными дефектами деталей кузовов, кабин и оперения (рис. 1) являются коррозионные повреждения, механические повреждения (вмяти­ны, обломы, разрывы, выпучины и т.д.), нарушение геометрических разме­ров, трещины, разрушения сварных соединений и др.

Коррозионные разрушения — это основной вид износа металлическо­го кузова и кабин. Здесь имеет место электрохимический тип коррозии, при котором происходит взаимодействие металла с раствором электролита, ад­сорбируемого из воздуха. Особенно сильно развивается коррозия в трудно­доступных для очистки местах, где периодически попадающая в них влага сохраняется длительное время, и, в связи с повышением температуры окру­жающей среды, происходит интенсификация реакции окисления. Коррози­онные разрушения встречаются также в результате контакта стальных дета­лей с деталями, изготовленными из дюралюминия, пластмассы, влажной древесины и других материалов.

Трещины возникают в результате усталости металла, нарушения тех­нологии обработки металла, применения низкого качества стали, дефектов сборки узлов и деталей, недостаточной прочности конструкции узла, а так­же в подверженных вибрации местах.

Разрушения сварных соединений происходят в результате некачест­венной сварки, воздействия коррозии, вибрации и нагрузок при нормальной эксплуатации автомобиля либо в результате аварийных повреждений.

Механические повреждения (вмятины, перекосы, разрывы и т.д.) яв­ляются следствием перенапряжения металла в результате ударов и изгибов, а также вследствие непрочного соединения деталей.

Рис. 1. Характерные повреждения:

а — цельноме­таллический кузов

автомобиля:

7 — передний и задний проемы ветровых стекол;

2 — дверные проемы;

3 — стоики под крышу;

4 — передние и задние лонжероны;

5 - левый и правый пороги основания; 6 -днище;

7 - левый и правый задние брызговики;

8 — нарушение геометри­ческих размеров; 9 — верх и низ соответственно левого и правого задних брызговиков; 10 — левый и правый передние брызговики;

б — кабина грузового автомобиля:

7 — разрушение сварочных швов; 2—разрывы; 3 — вмятины и выпучины;

4 — прогиб и перекосы стоек; 5 — пробоины; 6 — коррозия; 7 — трещины

Правка панелей с аварийными повреждениями предусматривает рабо­ты по вытягиванию, выравниванию, выдавливанию и выколачиванию де­формированных частей кузова или кабины для придания им первоначальной формы и размеров. При выполнении этих операций необходимо, чтобы рас­тягивающее усилие было приложено под тем же углом, под которым была приложена сила, вызвавшая повреждение. Чтобы растяжение было регули­руемым, напротив точки приложения растягивающей силы должна быть приложена противодействующая сила. При выполнении этих работ необхо­дим контроль за процессом растяжения, а также за возможными попутными деформациями, вызванными растягивающим усилием.

Правку аварийных кузовов и кабин выполняют на стендах (рис. 3) с использованием комплекта приспособлений (рис. 4). Усилия растяжения и сжатия создают рабочими цилиндрами 7, 3 (см. рис. 3), в которые жидкость поступает от насоса. Для правки кузов 4 устанавливают на подставки б, ко­торые закреплены на фундаментной раме 2. На подставки опираются сило­вые поперечные трубы, которые губками зажимов закрепляют за ребра же­сткости порогов кузова. Крепление последнего к раме выполняют расчалоч-ными приспособлениями 5. Предварительной правкой устраняют глубокие вмятины (рис. 4, б), изгибы (рис. 4 в) и перекосы (рис. 4, г). Так как в про­цессе правки могут образоваться трещины или разрывы, которые в даль­нейшем необходимо устранить, правку проводят перед сварочными работа­ми.

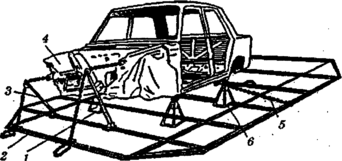

Рис. 3. Стенд для правки кузова легкового автомобиля:

1,3 — рабочие цилиндры; 2 — рама; 4 — кузов;

5 — расчалочное приспособление; 6 — подставка

Удаление поврежденных участков кузовов и кабин выполняют газовой резкой, электрифицированным фрезерным инструментом или пневматиче­ским резцом. Преимущества пневматического резца — это высокая произ­водительность труда (0,08-0,1 м/с) по сравнению с газовой резкой (0,02 м/с) и лучшее качество, кромок в местах вырезки. Дефектные участки размечают с помощью шаблонов и мела, а затем удаляют. При удалении дефектных участков кузова или кабины необходимо предохранять корпус от искажений геометрии из-за ослабления его жесткости и под действием собственной массы.

Рис. 4. Приспособления для выполнения правки деформированного участка кузова:

а — комплект приспособления для устранения перекосов и перегибов; б, в и г — использование приспособлений при правке; 1 — оправка для вытягива­ния вогнутых деталей; 2 и 3 — самозакрепляющиеся гидравлические зажи­мы; 4 — оправка с зубцами для захвата выпрямляемой панели; 5 — насос;

6 — двойной захват; 7 — натяжной цилиндр с вытягивающим устройством;

8 — натяжной цилиндр с захватами; 9 - правильное устройство

Трещины и разрывы в корпусе кузовов и кабин устраняют полуавто­матической дуговой сваркой в среде углекислого газа или газовой сваркой. При ремонте отдают предпочтение сварке в среде углекислого газа, так как производительность этого процесса и качество сварного шва выше. Сварку осуществляют полуавтоматами, питающимися от источников постоянного тока обратной полярности силой 40 А и напряжении 30 В, используя для этого электродную проволоку Св-08ГС или Св-08Г2С диаметром 0,7 мм. Для ограничения распространения трещины в процессе сварки ее концы не­обходимо засверлить сверлом диаметром 8 мм.

Газовой сваркой устраняют трещины и разрывы в панелях, изготов­ленных из листовой стали толщиной 0,5-2,5 мм, горелками ГСМ-53 или ГС-53 с наконечниками № 1 (для листов толщиной 0,5-1,5 мм) и № 2 (для лис­тов 1,0-2,5 мм), используя для этого проволоку Св-08 или Св-15 диаметром (0,5Н +1) мм, где Н — толщина свариваемого металла. Чтобы деталь при на­греве не потеряла свою форму, вначале производят сварку в отдельных точ­ках с интервалом 10-30 мм, а затем по мере необходимости отдельные уча­стки проваривают сплошным швом от концов трещины к середине.

5

Изготовление дополнительной ремонтной детали начинают с правки стального листа, его раскроя и резки заготовок по разметке. После чего де­таль загибают или формуют на специальном оборудовании, готовые детали обрезают, сверлят, правят и зачищают. Материалом для изготовления ре­монтной детали является тонколистовая холоднокатаная малоуглеродистая сталь толщиной 0,7-1,5 мм.

Крепление ремонтной детали на места удаленных панелей к корпусу выполняют дуговой сваркой в среде углекислого газа. Перед приваркой осуществляют их прихватку к корпусу в отдельных точках через 80-120 мм проволокой диаметром 0,8 мм той же марки, что и для сварки основных швов при силе тока 90-110 А и напряжении 18-28 В. Окончательно их при­варивают сплошным швом внахлестку с перекрытием краев на 25 мм силой тока 45-100 А, напряжением 17-20 В. Расстояние от сопла до поверхности детали — 8-10 мм, вылет электрода — 10-12 мм, наклон электрода к верти­кали—18-20°

Проковка и зачистка сварных швов необходима для упрочнения места сварки и придания ему требуемого профиля. Ее выполняют пневматическим молотком при помощи комплекта поддержек и бойков. После проковки мес­та сварки зачищают абразивным кругом, установленным в пневматических или электрических переносных машинках.

Окончательная правка и рихтовка панелей кузовов и кабин предна­значена для обеспечения точности сборки и удаления мелких вмятин и вы-пучин, оставшихся на поверхностях. Рихтовку выполняют пневматическим рихтовальным устройством или вручную. Устраняют повреждения сваркой.

1.3. Ремонт неметаллических деталей кузовов

При производстве автомобилей широко применяются неметалличе­ские материалы: дерево, пластмассы, синтетические кожи, стекло, резина и др. Большинство деталей из этих материалов при ремонте восстановлению не подлежат, а заменяются новыми, изготовленными на ремонтном пред­приятии или заводе-изготовителе.

Деревянные детали платформы и кузова изготавливают из пиломате­риалов хвойных пород (сосна, ель), имеющих влажность не выше 18%. Ос­новными дефектами являются поломки, трещины, отколы, износ отверстий. Детали, имеющие разрушенные шипы или гнезда под шипы, заменяют но­выми. Деревянные детали платформы кузова ремонтируют наращиванием их по длине или заменой негодных досок. Доски или бруски разрезают на заготовки определенных размеров, строгают со всех сторон, торцуют концы, нарезают проушины, пазы, сверлят отверстия и т. п. Для склеивания дере­вянных деталей применяют фенол формальдегидные клеи типа ВИАМБ-3 и казеиновый. Последовательность выполнения работ:

поверхность, предназначенную для склеивания, обрабатывают так, чтобы детали плотно прилегали друг к другу и обеспечивали получение равномерной по толщине клеевой пленки;

6

клей наносят кистью на склеиваемые поверхности (время выдержки на воздухе для клея ВИАМБ-3 составляет 4-15 мин);

сборка и выдержка деталей под давлением 0,2-0,3 МПа при темпера­туре 16-20 °С в течение 5 ч;

отверстия из-под выпавших сучков, болтов, шурупов заделывают де­ревянными цилиндрическими вставками из той же породы дерева, что и ре­монтируемая деталь на клею, а трещины заполняют мастиками, шпаклевкой по дереву, смоляным клеем или же постановкой на клею деревянных вста­вок, плотно подогнанных по месту разделанной трещины.

Обшивку текстильных материалов или кожзаменителей при ремонте легковых автомобилей заменяют новой, так как в процессе эксплуатации материал стареет, теряет эластичность и другие физико-механические свой­ства.

Стекла кабин и кузовов могут иметь риски, царапины, помутнения, желтизну, радужность, выработку от щеток и другие дефекты. Лобовые и боковые стекла с желтизной, радужностью и выработкой от щеток выбрако­вываются. Риски и царапины устраняют шлифовкой с последующей поли­ровкой. Стекло, подлежащее восстановлению, очищают от грязи, пыли и жировых загрязнений. Отмеченные мелом участки стекла шлифуют войлоч­ной обивкой круга, на которую наносят слой пасты, представляющей собой водный раствор пемзы, с частотой вращения круга 300-400 мин'¹ до полного выведения рисок, царапин и следов помутнения. Затем со стекла смывают остатки пасты. Полируют стекло водным раствором крокуса или полирита с частотой вращения круга 700-800 мин'¹ до получения необходимой прозрач­ности. После обработки стекло обезжиривают и протирают насухо чистой ветошью.

II. КАЧЕСТВО РЕМОНТА АВТОМОБИЛЕЙ Общие положения

Отремонтированный автомобиль и его агрегаты — это продукция ре­монтного предприятия, и, естественно, они должны обладать определенным качеством.

Качество продукции — это совокупность свойств продукции, обу­словливающих ее пригодность удовлетворять определенные потребности в соответствии с ее назначением. Качество отремонтированных автомобилей и их агрегатов определяется степенью соответствия их свойств свойствам новых автомобилей и составных частей и определяется качеством выполне­ния ремонтных услуг (качеством ремонта). Качество автомобилей и его аг­регатов закладывается — при проектировании, формируется — при изго­товлении, проявляется — при эксплуатации, поддерживается — при техни­ческом обслуживании и ремонте. Качество и себестоимость ремонта в зна­чительной степени зависят от конструкции автомобиля и его агрегатов, тех­нологии изготовления, условий эксплуатации, качества технического об­служивания и других факторов.

7

Качество ремонта — это сложная многоаспектная проблема. При ее решении ремонтному предприятию приходится учитывать большое число взаимосвязанных технических, технологических, экономических, организа­ционных, социальных, эргономических, экологических, психологических и других факторов. Влияние этих факторов на качество ремонта не только различно, но и зачастую противоречиво. Отдельные разрозненные, не увя­занные в единую схему, мероприятия ремонтного предприятия потребуют от него больших затрат и не дадут требуемого результата. Поэтому только увязанные в определенную систему мероприятия (управление качеством) дадут ощутимые результаты, позволяющие осуществлять ремонтные услуги с высокой эффективностью. Управление качеством ремонта необходимо вести системно и основывать на результатах научных исследований, накоп­ленного опыта и исследований рынка.
