Зигзаги контактного провода у смежных опор, расположенных на прямом и кривом участках пути, можно считать увязанными, если большая часть пролета расположена на прямом участке пути и зигзаги контактного провода у опор сделаны в разные стороны или большая часть пролета расположена на кривом участке пути и зигзаги сделаны в одну сторону.

Длины пролетов, расположенных частично на прямых и частично на кривых участках пути, могут быть при этом приняты равными или чуть большими, чем допустимые длины пролетов для кривых участков пути. При разбивке опор разница в длине двух смежных пролетов полукомпенсированной подвески не должна превышать 25% длины большего пролета.

На участках где часто наблюдаются гололедные образования и могут возникнуть автоколебания проводов, разбивку опор следует вести чередующимися пролетами, один из которых равен максимально допустимому, а другой – на 7-8 м меньше. При этом, избегая периодичности чередования пролетов.

Пролеты со средними анкеровками должны быть сокращены: при полукомпенсированной подвеске – один пролет на 10%, а при компенсированной – два пролета на 5% максимальной расчетной длины в этом месте.

Выбор поддерживающих устройств

1. Выбор консолей.

В настоящее время на участках переменного тока применяют неизолированные прямые наклонные консоли.

Условия применения неизолированных консолей в районах с толщиной гололеда до 20 мм и скоростью ветра до 36 м/с на участках переменного тока приведены в таблице

Таблица

Маркировка консолей: НР-1-5- неизолированная наклонная консоль с растянутой тягой, кронштейном из швеллеров №5, длина кронштейна 4730 мм.

НС-1-5- неизолированная консоль со сжатой тягой, кронштейном из швеллеров №5, длина кронштейна 5230 мм.

2. Выбор фиксаторов

Выбор фиксаторов производят в зависимости от типа консолей и места их установки, а для переходных опор- с учетом расположения рабочей и анкеруемой ветвей подвески относительно опоры. Кроме того, учитывают, для какой из них предназначен фиксатор.

В обозначениях типовых фиксаторов применяют буквы Ф- фиксатор, П- прямой, О- обратный, А- контактного провода анкеруемой ветви, Г- гибкий. В маркировке имеются цифры, характеризующие длины основного стержня.

Выбор фиксаторов сведен в таблицу

Таблица

3. Выбор жестких поперечин.

При выборе жестких поперечин прежде всего определяют требуемую длину жестких поперечин.

L'=Г₁+Г₂+∑м+d_оп+2*0,15, м

Где: Г₁, Г₂- габариты опор поперечины, м

∑м- суммарная ширина междупутий, перекрываемых поперечиной, м

d_оп=0,44 м – диаметр опоры в уроне головок рельсов

2*0,15 м – строительный допуск на установку опор поперечины.

Выбор жестких поперечин свожу в таблицу

Таблица

4. Выбор опор

Важнейшей характеристикой опор является их несущая способность- допустимый изгибающий момент М₀ в уровне условного обреза фундамента. По несущей способности и подбирают типы опор для применения в конкретных условиях установки.

Выбор опор свожу в таблицу

Таблица

Механический расчет анкерного участка полукомпенсированной подвески

Для расчёта выбираем один из анкерных участков главного пути станции. Основной целью механического расчёта цепной подвески является составление монтажных кривых и таблиц. Расчёт выполняем в следующей последовательности:

1. Определяем расчётный эквивалентный пролёт по формуле:

, м; (16)

где l_i – длина i – го пролёта, м;

L_а – длина анкерного участка, м;

n – число пролётов.

Эквивалентный пролет для первого анкерного участка перегона:

2. Устанавливаем исходный расчётный режим, при котором возможно наибольшее натяжение несущего троса. Для этого определяем величину критического пролёта.

(17)

где Z_max – максимальное приведённое натяжение подвески, Н;

W_г и W_{t min} – приведённые линейные нагрузки на подвеску соответственно при гололёде с ветром и при минимальной температуре, Н/м;

- температурный коэффициент линейного расширения материала несущего троса 1/ ⁰С.

Приведённые величины Z_x и W_x для режима “X” вычисляем по формулам:

, Н;

, Н/м;

при отсутствии горизонтальных нагрузок q_x = g_x выражение примет вид:

, Н/м;

при полном отсутствии дополнительных нагрузок g_x = g₀ и тогда приведённая нагрузка будет определяться по формуле:

Н/м; (18)

Здесь g_x, q_x – соответственно вертикальная и результирующая нагрузки на несущий трос в режиме “X”, Н/м;

К – натяжение контактного провода (проводов), Н;

Т₀ – натяжение несущего троса при беспровесном положении контактного провода, Н;

_x – конструктивный коэффициент цепной подвески, определяемый по формуле:

,

Величина “c” в выражении означает расстояние от оси опоры до первой простой струны (для подвески с рессорным тросом обычно 8 – 10 м).

У полукомпенсированной цепной подвески контактный провод имеет возможность перемещения при изменении его длины в пределах анкерного участка за счёт наличия компенсации. Несущий трос также можно рассматривать как свободно закреплённый провод, так как поворот гирлянды изоляторов и применение поворотных консолей дают ему аналогичную возможность.

Для свободно подвешенных проводов исходный расчётный режим определяется сравнением эквивалентного L_э < L_кр, то максимальное натяжение несущего троса T_max,будет при минимальной температуре, а если L_э > L_кр, то натяжение T_max будет возникать при гололёде с ветром. Проверку правильности выбора исходного режима осуществляют при сравнении результирующей нагрузки при гололёде q_гн с критической нагрузкой q_кр

Натяжение несущего троса при беспровесном положении контактного провода определяется при условии, когда _х = 0 (для рессорных подвесок), по формуле:

(19)

Здесь величины с индексом “1” относятся к режиму максимального натяжения несущего троса, а с индексом “0” – к режиму беспровесного положения контактного провода. Индекс “н” относится к материалу несущего троса, например E_н – модуль упругости материала несущего троса.

5. Натяжение разгруженного несущего троса определяется по аналогичному выражению:

(20)

Здесь g_н – нагрузка от собственного веса несущего троса, Н/м.

Значение A₀ в равно значению A₁ поэтому вычислять A₀ нет необходимости. Задаваясь различными значениями T_рх, определяются температуры t_x. По результатам расчетов построим монтажные кривые

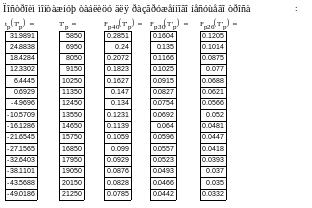

Стрелы провеса разгруженного несущего троса при температурах tx в реальных пролетах Li анкерного участка:

Рис. 3 Стрелы провеса разгруженного несущего троса в реальных пролетах

7. Стрелы провеса несущего троса F_xi в пролёте l_i вычисляются из выражения:

,

; (22)

при отсутствии дополнительных нагрузок (гололёд, ветер) q_x = g_x = g, поэтому приведённая нагрузка в рассматриваемом случае:

,

,

; ;

Рис. 4 Стрелы провеса нагруженного несущего троса

Расчеты натяжения несущего троса при режимах с дополнительными нагрузками, где величины с индексом x относятся к искомому режиму (гололеда с ветром или ветер максимальной интенсивности). Полученные результаты наносятся на график.

8. Стрела провеса контактного провода и его вертикального перемещения у опор для реальных пролётов определяется соответственно по формулам:

, (23)

,

где ;
