Текст из файла (страница 5)

Здесь b_0i – расстояние от несущего троса до рессорного троса против опоры при беспровесном положении контактного провода для реального пролёта, м;

H₀ – натяжение рессорного троса, обычно принимают H₀ = 0.1T₀.

(24)

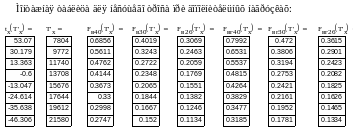

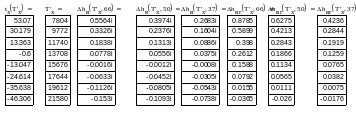

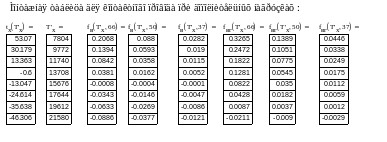

Рис. 6 Стрелы провеса контактного провода в реальных пролетах при дополнительных нагрузках

Выбор способа прохода контактной подвески в искусственных сооружениях

На станции:

Проход контактной подвески под искусственными сооружениях, ширина корторых составляет не более межструнного расстояния (2-12м), в т.ч. под пешеходными мостиками, может быть осуществлен по одному из трех способов:

- искусственное сооружение используется в качестве опоры;

- контактная подвеска пропускается без крепления к искусственному сооружению;

- в несущий трос включается изолированная вставка, которая крепится к искусственному сооружению.

Для выбора одного из способов необходимо выполнение соответствующего условия:

- для первого случая:

где - расстояние от уровня головок рельса до нижнего края искусственного сооружения;

- минимальная допустимая высота контактных проводов над уровнем головок рельса;

- наибольшая стрела провеса контактных проводов при стреле провеса несущего троса;

- минимальное расстояние между несущим тросом и контактным проводом в середине пролета;

- максимальная стрела провеса несущего троса;

-длина гирлянды изоляторов:

- минимальная стрела провеса несущего троса;

- часть стрелы провеса несущего троса при минимальной температуре на расстоянии от наибольшего приближения к искусственному сооружению до середины пролета;

- подъем несущего троса под воздействием токоприемника при минимальной температуре;

- минимальное допустимое расстояние между токоведущими и заземленными частями;

- допустимое расстояние от контактного провода до отбойника.

По результатам этого расчёта приходим к выводу,что для прохода контактной подвески под пешеходным мостом высотой 8,3 метра, в нашем случае необходимо использовать третий способ: в несущий трос врезается изолированная вставка,которая крепится к мосту.

На перегоне:

Контактная подвеска на мостах с ездой понизу и низкими ветровыми связями пропускается с креплением несущего троса на специальные конструкции, устанавливаемые выше ветровых связей. Контактный провод при этом пропускается с креплением под ветровыми связями с уменьшенной длиной пролета до 25 м. Высота конструкции выбирается из выражений:

- для полукомпенсированной подвески:

Список используемой литературы

1. Марквардт К. Г., Власов И. И. Контактная сеть. – М.: Транспорт, 1997.- 271с.

2. Фрайфельд А. В. Проектирование контактной сети.- М.: Транспорт, 1984,-397с.

3. Справочник по электроснабжению железных дорог. /Под редакцией К.Г. Марквардта – М.: Транспорт, 1981. – Т. 2- 392с.

4. Нормы проектирования контактной сети (ВСН 141 - 90). – М.: Минтранстрой, 1992. – 118с.

5. Контактная сеть. Задание на курсовой проект с методическими указаниями-М-1991-48с.
