Рассчитаем i_тр из формулы:

Результаты расчёта передаточных чисел сводим в таблицу 2.2

Таблица 2.2 – Передаточные числа трансмиссии

Элемент сил. передачи	Передаточные числа
Главная передача	5.56
КПП	1	2	3	4	5
	4.83	2.86	1.69	1	0.7
Тр-ия вцелом	26.85	15.9	9.89	5.56	3.89

Основой для составления кинематической схемы является колёсная формула автомобиля, на основании которой в начале составляется блок-схемы силовой передачи, а затем проводится насыщение её составляющих с использованием методических указаний «Кинематические схемы лесотранспортных машин».

2.4 Расчет тяговой характеристики

Тяговая характеристика представляет собой графическую зависимость на различных передачах и является основным документом, характеризующим тягово-динамические качества автомобиля.

Расчет ведется на всех пяти передачах КПП. Касательная сила тяги рассчитывается по формуле:

, Н

Для каждого значения частоты вращения коленчатого вала рассчитываем скорость движения автопоезда.

, км/ч

Результаты вычисления занесём в таблицу 2.3

Таблица 2.3 - Значения скоростей и касательных сил тяги автопоезда

№ (*)	Ме, Нм	n. об/мин	Параметр	Передача КПП
				1	2	3	4	5
1	631.2	1100	V P	6.45 32290	10.9 19121	18.46 11292	31.18 6686	44.56 4678
2	631	1300	V P	7.63 31787	12.88 18823	21.82 11116	36.84 6582	52.66 4605
3	620	1500	V P	8.8 31389	14.86 18585	25.17 10976	42.51 6499	60.76 4547
4	601	1700	V P	9.98 30228	16.85 17950	28.53 10571	41.18 6259	68.87 4379
5	571.5	1900	V P	11.15 28819	18.83 17066	31.89 10079	53.85 5968	76.97 4175
6	532	2100	V P	12.32 26757	20.81 15845	35.24 9357	59.52 5541	85 3876
7	0	2300	V	13.5	22.79	38.6	65.19	93.17

2.5 Построение динамической характеристики

При анализе тяговых свойств автопоезда удобнее пользоваться динамической характеристикой, выражающей зависимость динамического фактора от скорости движения D=f(Va).

Как известно, динамический фактор характеризует удельную силу тяги, которую может развивать автопоезд на различных передачах:

,

где Gап – вес автопоезда, Н.

Таким образом, динамическую характеристику можно получить путем трансформации тяговой характеристики, у которой по оси ординат в соответствующем масштабе отложен динамический фактор.

Методика построения: на оси касательной силы тяги найти значение, равное

,

и снести эту точку влево до пересечения с осью динамического фактора в груженом состоянии автопоезда.

В точке пересечения значение динамического фактора будет равно 0,1. Имея это значение и соответствующую ему длину, составляем шкалу динамического фактора в груженом состоянии.

Аналогичным образом поступаем при разбивке шкалы динамического фактора в порожнем состоянии. В этом случае на оси касательной силы тяги находится значение

.

Соединяем одинаковые значения динамического фактора на обеих шкалах динамического фактора и получаем универсальную динамическую характеристику.

2.6 Построение номограммы «Тяговая характеристика автомобиля – многопараметровая характеристика двигателя»

Лист миллиметровой бумаги формата А1 делится примерно на 3 части. Слева на 2/3 формата проводятся две взаимно перпендикулярные прямые. Это будут оси номограммы. Графики А, Б, В, Г связаны между собой по координатным осям (для каждых двух соседних графиков одна ось общая).

На графике А строится тяговая и универсальная динамические характеристики автопоезда по методике, изложенной в пунктах 2.4 и 2.5.

На графике Б проводятся лучи в соответствии с уравнением:

а=0,1М_ен – крутящий момент двигателя, затрачиваемый на работу служебных агрегатов (вентилятор, компрессор, глушитель и т.д.).

На графике Г строятся лучи в соответствии с уравнением:

Многопараметровая характеристика двигателя (график В), представляющая собой зависимость удельного расхода топлива g_е в функции нагрузочного М_е и скоростного n режимов работы, снимается экспериментально.

На оставшейся части формата А1 должны быть размещены график мощностного баланса и характеристика топливной экономичности (лист 2).

3. Анализ тяговых свойств автопоезда

3.1 Расчет сил сопротивления движению

На графике А номограммы строится кривая суммарных сил сопротивления движению на горизонтальном участке дороги для двух весовых состояний автопоезда (с номинальной нагрузкой и порожняком) по формуле:

, Н

Для порожнего состояния: G=G_а-Q=86 кН

Для гружёного состояния: G=G_а/п=206 кН

Результаты расчётов сводим в таблицу 3.1

Таблица 3.1 – Силы сопротивления движению

V, км/ч	0	10	20	30	40	50	60	70	80	90
Рсопргр	4120	4153	4254	4422	4657	4960	5329	5766	6270	6841
Рсопрпор	1720	1753	1854	2022	2257	2560	2929	3366	3870	4441

3.2 Анализ тяговых свойств по тяговой характеристике

Анализ тяговых свойств автопоезда заключается в решении конкретных задач по определению возможности движения автопоезда в различных условиях, определению преодолеваемых уклонов, развиваемых при движении ускорений, и.т.д.

Задача №1: Определить передачи, на которых возможно движение автопоезда в заданных условиях:

а) в груженом состоянии;

б) в порожнем состоянии.

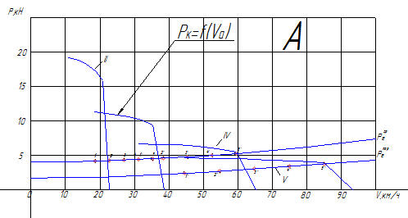

Тяговая характеристика автопоезда

Движение возможно на тех передачах, которые лежат выше суммарной силы сопротивления:

а) 1,2,3,4 передачи
