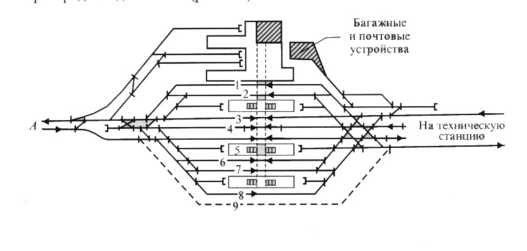

Схема пассажирской станции комбинированного типа
На большинстве станций для дальнего движения предназначены сквозные пути, для пригородного движения - тупиковые. Специализация сквозных путей станции комбинированного типа такая же, как станции со сквозными путями. В горловине, к которой примыкают тупиковые пути, возникают такие же пересечения маршрутов, как в горловинах станций с тупиковыми приемоотправочными путями.
5.6 Зонные станции и остановочные пункты
Зонные станции предназначены для обслуживания пригородных пассажиров, оборота и отстоя составов пригородных поездов. Зонные станции имеют пути для приема и отправления пригородных поездов, а так же пути отстоя пригородных составов или мотор-вагонных секций. Пути отстоя, как правило. Делают тупиковыми. Пути отстоя должны быть оборудованы устройствами для промывки туалетов и обмывки вагонов. На зонных станциях, кроме главных путей, предусматриваются приемоотправочные пути двустороннего действия.
Зонные станции часто совмещаются с промежуточными и участковыми станциями.
На зонных станциях может осуществляться пересадка пассажиров с пригородных железнодорожных линий на линии метрополитена. При этом могут сооружаться дополнительные платформы для железнодорожных линий и метрополитена или совмещенные.
Для посадки и высадки пассажиров на перегонах, внутри города или узла предусматриваются остановочные пункты. Они располагаются друг от друга на расстоянии 1,5-2 км и боле в зависимости от расположения населенных пунктов.
Платформы на остановочных пунктах располагают с внешней стороны от главных путей, либо в створе, либо сдвигают на всю или часть длины в направлении против движения.

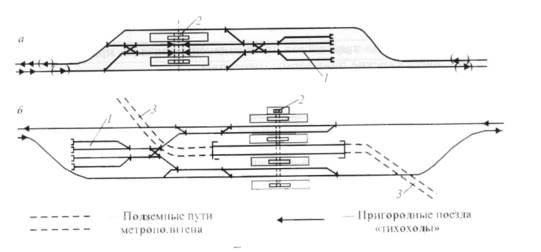

Схемы зонных станций: а) линейная, б) пересадочная с наличием общих платформ метрополитена и железной дороги; 1 - пути отстоя мотор-вагонных составов,2 - пешеходный тоннель, 3 - пути метрополитена.
6. Пассажирское хозяйство
Для обслуживания пассажиров предназначены вокзалы, привокзальные площади, пассажирские платформы, пешеходы.
По отношению к железнодорожным путям привокзальная площадь и здание вокзала могут быть расположены:
в одном уровне с приемоотправочными путями. Для соединения здания с платформами используются:
пешеходные тоннели,
пешеходные мосты
привокзальная площадь и здание вокзала ниже приемоотправочных путей, для соединения с платформами используют тоннели
привокзальная площадь, здание (часть, обращенная на площадь) выше путей, для соединения с платформами используют пешеходные мостики.
В плане расположения пассажирского здания применяются:
Островное - пассажирское здание расположено между путями, в этом случае здание вокзала значительно приближается к поездам, что позволяет двум поездам противоположных направлений подходить к прилегающим основным пассажирским платформам. Недостаток этого типа пассажирских зданий состоит в том, что подходы и подъезды к ним крайне затруднены. Расширение такого здания, ограниченного с двух сторон путями, затруднительно
Боковое - пассажирское здание и примыкающие к нему платформы располагаются сбоку, с внешней стороны перронных путей
Торцевое - пассажирское здание и примыкающие к нему платформы располагаются поперек тупиковых перронных путей и платформ, замыкая их
6.1 Ярославский вокзал торцового типа
Вокзальный комплекс должен включать комплекс зданий, сооружений и устройств, необходимых для быстрого, безопасного и удобного выполнения операций, для обслуживания и перевозки пассажиров. Сюда включаются: пассажирские здания, багажные отделения, платформы, пешеходные мосты, тоннели, переходы, устройства для хранения багажа и ручной клади, почтовые и торговые киоски.
Вокзалы, обслуживающие пассажиров дальнего следования, в зависимости от расчетной вместимости подразделяются на:
малые - вместимостью 50, 100, 150, 200 пассажиров
средние - свыше 200 до 700 пассажиров
большие - свыше 700 до 1500 пассажиров
крупнейшие - свыше1500 пассажиров
Вокзалы должны быть оснащены техническими средствами и системами автоматизации распределения мест и продажи билетов, справочно-информационной аппаратуры, механизации операций по погрузке, выгрузке и транспортировке багажа и грузобагажа, а также механизации операций по уборке помещений и пассажирских платформ.
6.2 Санитарное содержание станций
Сооружения и устройства станции должны постоянно находиться в исправности и чистоте. Ремонт и содержание их возложены на соответствующие хозяйственные подразделения специализированных служб. Работники станции обязаны содержать в чистоте платформы, переходы, вестибюли и служебные помещения; при необходимости очищать от снега, льда, мусора и освобождать от загрязнения предвестибюльные территории, своевременно освещать стрелочные указатели и указатели путевого заграждения. На станциях, особенно в часы «пик», находится большое количество пассажиров, а поезда следуют часто, что затрудняет уборку. Поэтому ее подразделяют на текущую и полную. Текущие уборочные работы на станциях, как правило, выполняют после окончания утренних и вечерних часов «пик»; полную уборку всей станции в целом - в ночное время.
В пассажирских зданиях вокзала должны быть предусмотрены: кассовый зал, зал для пассажиров с детьми, пригородные кассы, залы ожидания, сервис-центр, предприятия общественного питания, магазин, комнаты отдыха, туалеты, видеозал. Если вокзалы располагаются в пунктах с большим транзитным пассажиропотоком, должны быть помещения для отдыхов пассажиров, комнаты матери и ребенка.
6.3 О сервисном обслуживании
В настоящее время на российских железных дорогах существует более 100 сервис - центров, большинство из которых является подразделениями вокзалов. Сотрудники сервис - центров помогут организовать встречу и проводы, заказать номер в гостинице, вызвать такси, забронировать билеты на поезд или самолет, предложат культурную программу, окажут многие другие услуги. В дальнейшем предполагается объединить все железнодорожные сервис-центры страны в единую систему, которая позволит расширить географию предлагаемых услуг.
Поисковая система раздела позволяет быстро найти информацию о сервисном центре, расположенном в выбранном городе и предлагающем интересующие вас услуги. Данные о сервис - центрах регулярно обновляются.
Расписание поездов можно посмотреть в подразделе "Поезда дальнего следования".
В подразделе "Поезда международного сообщения" можно узнать о международных маршрутах, скидках и льготах, предоставляемых железными дорогами разных стран.
Информация о заказе туристических и специальных поездов или вагонов опубликована в подразделе "Туристические поезда".
Справочное бюро помещения дежурного по вокзалу, почты, телеграфа, междугородного телефона размещают в вестибюлях или вблизи от них, приближенно к путям следования основных потоков пассажиров.
Камеры хранение ручной клади располагают вблизи путей следования пассажиров прибытия, и с учетом удобного пользования ими пассажиров отправления.
Здания вокзалов разрабатываются с учетом современных требований к архитектуре, и с учетом архитектуры города и привокзальной площади, чтобы вокзал ограничено вписывался в сложившийся архитектурный ансамбль города или населенного пункта.
Здание вокзала 1-го класса станции Курган построено в 1907 году. Обновленное здание было открыто в августе 2004 года. Снаружи вокзал облицован специальной фасадной плиткой. Крышу украсила новая кровля из металлочерепицы. Изменился и интерьер: пол выложен уральским гранитом в четыре цвета. Стены двух залов ожидания, кассового зала и вестибюля отделаны итальянским керамогранитом. При строительстве были применены и другие современные отделочные материалы. В настоящее время идет реконструкция второй очереди вокзала. Там будут размещены помещения сервисного обслуживания: комнаты отдыха, ресторан, мобильный сервис-центр, небольшая гостиница. Вместимость вокзала - 800 человек, ежегодное отправление - 1,6 млн. пассажиров.
6.4 Вокзал станции Курган
Вокзал 2-го класса на станции Миасс построен в 1981 году. Вместимость - 800 человек, ежегодное отправление - 486 тыс. пассажиров.
6.5 Вокзал станции Миасс
Новые вокзалы размещают с внешней стороны путей станции со стороны основной части селитебной территории населенного пункта, связывают их с промежуточными платформами с помощью переходов в разных уровнях - тоннелей и пешеходных мостов. Предпочтение отдается тоннелям, которые имеют меньшие подъемы и спуски по сравнению с пешеходными мостами. Пешеходные мосты в Северной строительно-климатической зоне строят крытыми (остекленными, галерейного типа).
Пример планировки вокзала:
Примечание: а - план первого этажа, б - план второго этажа, 1 - операционный зал, 2 - кассы, 3 - багаж, 4 - почта, 5 - камера хранения, 6 - буфет, 7 - парикмахерская, 8 - помещение дежурного по вокзалу, 9 - служебные помещения, 10 - зол ожидания, 11 - зал для пассажиров с детьми, 12 - ресторан, 13 - подсобные помещения, 14 - медпункт, 15 - навесы над выходами на платформу, 16 - навес над платформой, 17 - туалеты.
Ширина тоннелей принимается не менее 3 метров, высота тоннелей до выступающей конструктивной части - не менее 2,4 метра.
Ширина пешеходных мостов, предназначенная для проходов пассажиров, принимается не менее 2, 25 метров. Ширина сходов с пешеходного моста и входа в тоннель должна соответствовать ширине моста или тоннеля и быть не менее 2 метров при двух выходах на платформу.
Переходы, соединяющие основные и промежуточные платформы в уровне головки рельса, устраивают шириной не менее 3 метров, а при выполнение багажных и почтовых операций - не менее 4 метров.
Пассажирские платформы предназначены для кратковременного ожидания поездов, посадки и высадки пассажиров, а так же в необходимых случаях (по местным условиям) почтово-багажных операций.
Число пассажирских платформ, их длина ширина рассчитывается в зависимости от пассажиропотока.
6.6 Привокзальная площадь
На привокзальной площади должны быть предусмотрены подъезды автомашин и дорожки для пешеходов к местам перехода пассажиров через железнодорожные пути. Планировка привокзальной площади должна обеспечивать удобное и безопасное передвижение пешеходов и использование ими всех видов городского транспорта. Остановки автобусов, трамваев, троллейбусов, метро следует располагать как можно ближе к вокзалу, как правило, не далее 100 метров от основных входов-выходов пассажирского здания. Пассажирам должен быть предусмотрен безопасный, удобный и возможно короткий переход от остановок местного транспорта до железнодорожных платформ. Привокзальную площадь следует располагать со стороны основной части селитебной территории, при этом предусматриваются удобные взаимосвязи привокзальной площади, пассажирского здания и платформ.
Здание вокзала должно располагаться на расстоянии не менее 20 метров от оси ближайшего пути, а на линиях, на которых предусматривается движение пассажирских поездов со скоростями 140-200 км/ч - не менее 25 метров. Расстояние от края перрона до здания вокзала должно быть не более 50 метров.

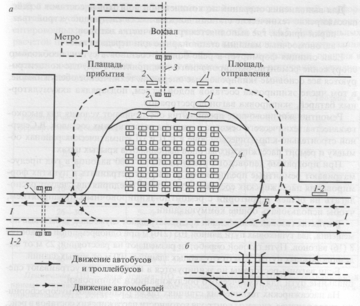

Планировка привокзальной площади при расположении вокзала параллельно городской магистрали:
Примечание: а - схема с пересечением в одном уровне маршрутов городского транспорта, б - вариант развязки маршрутов в разных уровнях, 1 - пункты высадки пассажиров, 2 - пункты посадки пассажиров, 3 - продление пассажирского тоннеля до пункта посадки-высадки пассажиров, 4 - место стоянки, 5 - пешеходный тоннель под улицей.
6.7 Пассажирские платформы
Платформы в зависимости от типа вокзала и расположения его относительно перронных путей различают основные (боковые), островные (промежуточные), тупиковые и распределительные, которые объединяют несколько тупиковых платформ.
