Огнетушащий порошковый состав не токсичен. Для сигнализации о возникновении пожара и управления установкой служит система сигнализации и управления.

Установка состоит из резервуара, пневматического и порошкового трубопроводов, блока управления, рукава с пожарным стволом и кранов. Пневматический трубопровод служит для подачи воздуха из питательной магистрали в резервуар с целью вспучивания и вытеснения из него огнетушащего порошкового состава в порошковый трубопровод или в рукав с пожарным стволом.

III. Индивидуальная часть

3.1 Рессорное подвешивание

Рессорное подвешивание тепловоза 2ТЭ116 (рис.12) одноступенчатое, индивидуальное для каждой колесной пары. Оно состоит из 12 одинаковых групп (по шесть групп для каждой тележки), имеющих два одинаковых пружинных комплекта 2, установленных в специальных опорных гнездах корпуса буксы и опирающихся в обработанные поверхности кронштейнов рамы тележки, а также фрикционный гаситель колебаний.

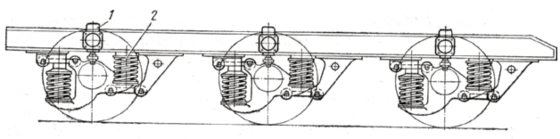

Рис.12. рессорное подвешивание.

3.2 Пружинный комплект

В пружинный комплект (рис.13) входят три пружины: наружная 2, средняя 4, внутренняя 3, две опорные плиты 1 и 5 и регулировочные шайбы 6. перед установкой на тележки пружинные комплекты собирают и стягивают специальными технологическими болтами, которые после окончательной сборки тележки убирают и хранят вместе с технологическими шайбами тепловоза. Пружины рессорного подвешивания изготавливают из круглого калиброванного проката. Диаметры проката: для наружных пружин - 36мм, для средних - 23мм, для внутренних - 16мм.

Усилие, развиваемое пружинами под статической нагрузкой: наружной - 3090кгс, средней - 1100кгс, внутренней - 565кгс. Максимально допустимые усилия при динамическом прогибе для наружной пружины - 4870кгс, для средней – 1715 кгс, для внутренней - 880кгс.

Для получения правильной развески по осям тепловоза пружинные комплекты формируют с учетом жесткости пружин в зависимости от их высоты под статической нагрузкой и разграничивают на три группы, номер группы для пружинного комплекта определяется по номеру группы наружной пружины. Формируют комплекты следующим образом: если наружная пружина I группы, то внутренние I или II; если наружная пружина II группы, то внутренние I, II, III; если наружная пружина группы III, то внутренние - II или III. На одной тележке устанавливают пружинные комплекты только одной из групп.

Секция тепловоза может иметь тележки с пружинными комплектами рессорного подвешивания только одной группы или только I и II, II и III. Номер группы жесткости пружинных комплектов указывается в паспорте тепловоза для каждой секции.

Рис.13. Пружинный комплект. 1,5-нижняя и верхняя плиты; 2,3,4-пружины; 6-регулировочная шайба; 7-упор на раме тележки, 8-корпус буксы; 9-технологическая шайба; 10-технологический болт.

3.3 Фрикционный гаситель колебаний

Колебания надрессорного строения. Возникающее при движении тепловоза, гасятся с помощью фрикционных гасителей, включенных параллельно пружинным комплектам.

Фрикционный гаситель колебаний (рис.14) состоит из корпуса, приваренного к раме тележки, поршня, зажатого пружиной 10, между двумя вкладышами 7, установленными в расточки корпуса с наклепанными накладками 6 из вальцованной ленты и крышки 11, которая крепится к корпусу болтами 13. Шпонка 12 служит для предотвращения перекашивания вкладышей при работе гасителя колебаний. Сверху на корпусе крепится болтом 9 полиэтиленовая крышка 8.

Расчетная сила трения развивается в одном гасителе - 560кгс. Усилие затяжки пружины - 350кгс. Удельное давление на трущейся паре - 2,92кгс/см². Расчетный коэффициент трения - 0,8.

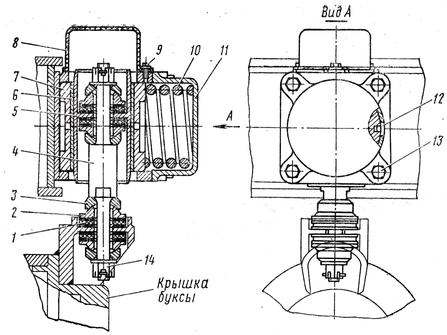

Рис.14. Гаситель колебаний.

Поршень гасителя колебаний состоит из тяги 4, которая соединена с гильзой 5 поршня гасителя колебаний и кронштейном, приваренным к крышке буксы, с помощью гаек 14, через амортизаторы 1, сухари 2 и обоймы 3. Сухарь и обойма имеют сферические поверхности для компенсации возможных перекосов тяги поршня от вертикальной оси, возникающих при движении тепловоза.

Сферические поверхности сухаря и обоймы смазывают при сборке гасителя смазкой ЖРО ТУ 32ЦТ 520-73. Гайки 14 затягивают тарированным ключом. Амортизаторы представляют собой резиновые элементы, привулканизированные к двум стальным шайбам.

Распределение нагрузок по осям тепловоза (разность нагрузок между осями допускается не более 1400кгс) при проверке его развески регулируется регулировочными прокладками над пружинным комплектом. Для установки прокладок пружинный комплект необходимо предварительно сжать технологическим болтом. При взвешивании тепловоза гасители колебаний должны быть отсоединены от кронштейнов крышек букс колесных пар.

Заключение

В результате выполнения курсового проекта, на основе исходных данных мы провели расчеты, в результате которых получили необходимую касательную мощность 1099,1кН. На основе серийно выпускаемых тепловозов выбрали 6 секций тепловоза 2ТЭ116, способных при заданной расчетной скорости Vр=26км/ч и заданном руководящем уклоне i_р=10‰ вести состав весом 11853,3т.

В процессе работы мы проанализировали конструкцию выбранного локомотива, разобрали его по иерархическому принципу, вследствие чего выделили подсистемы первого, второго и третьего уровней.

В индивидуальной части был наиболее подробно освещен вопрос работы и необходимости водяной системы тепловоза.

Итак, в процессе выполнения работы мы научились выбирать, компоновать и анализировать нужный материал, также подробно узнали конструкцию выбранного нами тепловоза 2ТЭ116.
