Определяем эквивалентные моменты:

По рис. 2 видно, что наиболее опасным является сечение С-С ведущего вала.

2.3 Выбор подшипников

Так как межосевое расстояние составляет 100 мм для червяка выбираем роликовые подшипники 7309 ГОСТ333–79, а для червячного колеса – 7518 ГОСТ333–79 (рис. 3).

Рис. 3 Подшипник ГОСТ333–79.

Параметры подшипников приведены в табл. 2.

Таблица 2. Параметры подшипников

Параметр	7309	7518
Внутренний диаметр d, мм	45	90
Наружный диаметр D, мм	100	190
Ширина Т, мм	27	46.5
Ширина b, мм	22	36
Ширина с, мм	17	28
Грузоподъемность Сr, кН	65	106

Определяем радиальные нагрузки, действующие на подшипники

; (12.1)

;

Здесь подшипник 2 – это опора А в сторону которой действует осевая сила F_а (рис. 2).

;

;

Назначаем тип подшипника, определив отношение осевой силы к радиальной силе того подшипника, который ее воспринимает (здесь подшипник 2)

;

;

Так как соотношение больше 0,35, то назначаем роликовый конический однорядный подшипник средней серии по d_п3=45 мм.

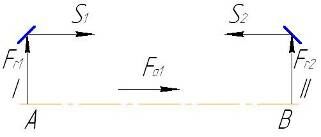

Рис. 4 Схема нагружения вала-червяка

Определяем осевые составляющие от радиальных нагрузок

S=0,83eF_r [1, c. 216]

S₁=0,830,341733; S₁=489Н;

S₂=0,830,342577; S₂=727Н.

Определяем осевые нагрузки, действующие на подшипники.

F_aI=S₁;

F_aII=S₂ +F_aI;

F_aI=489Н;

F_aII=489+723; F_aII=1216Н.

Определяем эквивалентную нагрузку наиболее нагруженного подшипника II

F_э2=(ХVF_r2+УF_aII)KK_ф;

где K – коэффициент безопасности;

K =1,3…1,5

принимаем K =1,5;

K_ф – температурный коэффициент;

K_ф =1 (до 100єС)

F_э2=(0,412577+1,781216)1,51; F_э2=3195Н=3,2 кН

Определяем номинальную долговечность роликовых подшипников в часах

[1, c. 211];

Подставляем в формулу (12.2):

; ч.

По заданию долговечность привода L_hmin=10000 ч.

В нашем случае L_h> L_hmin, принимаем окончательно для червяка подшипник 7309.

Определяем радиальные нагрузки, действующие на подшипники

;

Здесь подшипник 2 – это опора А в сторону которой действует осевая сила F_а.

;

;

Назначаем тип подшипника, определив отношение осевой силы к радиальной силе того подшипника, который ее воспринимает (здесь подшипник 2)

;

;

>е

где V – коэффициент вращения, при вращении внутреннего кольца V=1.

Тогда Х=0,4.

Изображаем схему нагружения подшипников. Подшипники устанавливаем враспор.

Рис. 5. Схема нагружения тихоходного вала

Определяем осевые составляющие от радиальных нагрузок

S=0,83eF_r

S₁=0,830,3927496; S₁=2440 Н;

S₂=0,830,39210426; S₂=3392 Н.

Определяем осевые нагрузки, действующие на подшипники.

F_aI=S₁;

F_aII=S₂ +F_aI;

F_aI=2440Н;

F_aII=2440+3392; F_aII=5832Н.

Определяем эквивалентную нагрузку наиболее нагруженного подшипника II

F_э2=(ХVF_r2+УF_aII)KK_ф;

где K – коэффициент безопасности;

K =1,3…1,5 [1, c. 214, табл. 9.19];

принимаем K =1,5;

K_ф – температурный коэффициент;

K_ф =1 (до 100єС) [1, c. 214, табл. 9.20];

F_э2=(0,4110426+1,785832)1,51; F_э2=14550 Н=14,55 кН

Определяем номинальную долговечность роликовых подшипников в часах

Подставляем в формулу (12.2):

; ч.

По заданию долговечность привода L_hmin=10000 ч.

В нашем случае L_h> L_hmin, принимаем окончательно для червяка подшипник 7518.

3. Выбор системы и вида смазки

Скорость скольжения в зацеплении V_S = 0.8 м/с. Контактные напряжения _Н = 510 Н/мм². По таблице 10.29 из [3] выбираем масло И-Т-Д-460.

Используем картерную систему смазывания. В корпус редуктора заливаем масло так, чтобы венец зубчатого колеса был в него погружен на глубину h_м (рис. 6):

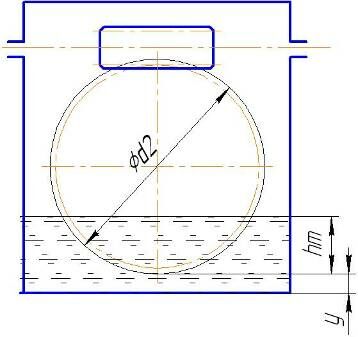

Рис. 6 Схема определения уровня масла в редукторе

h_{м max} 0.25d₂ = 0.25160 = 40 мм;

h_{м min} = m = 4 мм.

При вращении колеса масло будет увлекаться его зубьями, разбрызгиваться, попадать на внутренние стенки корпуса, откуда стекать в нижнюю его часть. Внутри корпуса образуется взвесь частиц масла в воздухе, которым покрываются поверхности расположенных внутри корпуса деталей, в том числе и подшипники.

Объем масляной ванны

V = 0.65P_II = 0.657 = 4.55 л.

Контроль уровня масла производится пробками уровня, которые ставятся попарно в зоне верхнего и нижнего уровней смазки. Для слива масла предусмотрена сливная пробка. Заливка масла в редуктор производится через съемную крышку.

И для вала-червяка, и для вала червячного колеса выберем манжетные уплотнения по ГОСТ 8752–79. Установим их рабочей кромкой внутрь корпуса так, чтобы обеспечить к ней хороший доступ масла.

Заключение

Во время выполнения курсового проекта, я углубил теоретические, практические навыки и знания, полученные в процессе обучения, а также закрепил необходимые навыки конструирования, расчета и эксплуатации механизма червячного редуктора. А также, решил следующие конструкторские задачи:

1. Спроектировал 2 червячные передачи на 5kH*м на выходном валу.

2. Проверил на прочность.

3. Подобрал подшипники из условия Т_СЛ =10000 часов.

червячный редуктор передача подшипник
