I. По количеству транспортных горизонтов:

1). Одногоризонтная.

2). Многогоризонтная.

3). Безгоризонтная.

II. По типу дополнительной вскрывающей выработки:

1). С квершлагом.

2). С гезенком.

3). Со слепым стволом.

4). Без дополнительных вскрывающих выработок.

III. По расположению главных вскрывающих выработок относительно границ шахтного поля.

1). Центрально - сдвоенная.

2). Центрально - отнесённая.

3). Фланговая.

4). Секционная.

5). Комбинированная.

В курсовой работе принимается одногоризонтная схема вскрытия(так как размер по падению равен 2500 метров) с капитальным квершлагом, срок службы которого, равен сроку службы шахты. Горизонт делит шахтное поле на бремсберговую( 1300м.) и уклонную( 1200м.) части. Достоинства:

• большой срок службы горизонта, который равен сроку службы шахты;

• простота сооружений и эксплуатации;

• отсутствие необходимости строительства нового горизонта. Недостатки:

• сложные схемы проветривания.

2.3 Правила безопасности при вскрытии шахтного поля

1. Вскрытие и подготовка шахтных полей с опасными и угрожаемыми по внезапным выбросам пластами обеспечивают максимальное использование опережающей отработки защитных пластов, заложение подготовительных выработок в неопасных пластах и защищенных зонах в невыбросоопасных породах, наименьшее число пересечений выбросоопасных пластов, применение столбовых систем разработки, рассредоточение вентиляционных потоков в шахтном поле, возможность секционного проветривания и подсвежения исходящих струй выемочных участков, обособленное проветривание подготовительных забоев, отработку пластов без оставления целиков.

2. Перечень и порядок отработки выбросоопасных, угрожаемых, защитных шахтопластов, переход створов, необходимость применения методов прогноза и способов предотвращения выбросов, места заложения рассечных печей (гезенков) на незащищенных выбросоопасных пластах ежегодно при рассмотрении программы развития горных работ определяет комиссия под председательством технического руководителя организации и территориального подразделения уполномоченного органа. Перечень и порядок отработки утверждаются приказом по организации.

3. На вскрытие, проведение подготовительных выработок и ведение очистных работ на опасных и угрожаемых по внезапным выбросам пластах разрабатывается и пересматривается не реже одного раза в год комплекс мер по борьбе с внезапными выбросами угля (породы) и газа, который проходит экспертизу промышленной безопасности. Комплекс мер по борьбе с внезапными выбросами угля (породы) и газа утверждается техническим руководителем организации.

На основании комплекса мер разрабатываются паспорта вскрытия пласта, мероприятия по борьбе с выбросами для включения в паспорт выемочного участка и паспорт проведения и крепления выработок.

Паспорта на вскрытие выбросоопасных пластов, на отработку особо выбросоопасных пластов или участков, изменения и дополнения к ним согласовываются и утверждаются техническим руководителем организации. Паспорта на отработку выбросоопасных пластов и вскрытие угрожаемых пластов проходят экспертизу промышленной безопасности и утверждаются техническим руководителем организации.

4. Технология вскрытия, ведения очистных и подготовительных работ, способы предотвращения внезапных выбросов и горных ударов, оборудование, необходимое для этих целей, выбираются с учетом требований по безопасному ведению горных работ на пластах, опасных по внезапным выбросам угля (породы) и газа и склонных к горным ударам.

Вскрытие пластов, ведение очистных и подготовительных работ на опасных и угрожаемых по внезапным выбросам и горным ударам пластах допускается в случае, когда забой находится или приведен в невыбросоопасное и неудароопасное состояние. Выполнение прогноза выбросоопасности перед вскрытием пласта, включая измерение необходимых параметров, осуществляется под методическим контролем представителя аттестованной экспертной организации.

5. При применении сплошной системы разработки на незащищенных выбросоопасных крутых и круто-наклонных пластах забой откаточного штрека опережает очистной забой не менее чем на 100 м (считая от первого уступа лавы или нижнего сопряжения лавы со штреком). Просеки (нижние печи) опережают очистной забой не менее чем на 20 м.

На пологих и наклонных пластах при сплошной системе разработки допускается проведение откаточного (конвейерного) штрека по углю одним забоем с лавой или с опережением не менее 100 м. По заключению аттестованной экспертной организации опережение конвейерного штрека допускается устанавливать менее 100 м в зависимости от горнотехнических условий. При этом отбойка угля в опережающем забое осуществляется в режиме сотрясательного взрывания.

6. Заложение полевых выработок производить на расстоянии не менее 5 м от выбросоопасных угольных пластов, считая по нормали. По заключению аттестованной экспертной организации допускается заложение полевых выработок на меньшем расстоянии. При этом полевую выработку проводить с бурением разведочных скважин через каждые 5 м подвигания.

При проведении полевой выработки буровзрывным способом режим сотрясательного взрывания вводят при приближении к пласту на расстояние 3 м по нормали.

7. Подготовительные и очистные работы в установленных прогнозом опасных зонах проводить с применением способов предотвращения внезапных выбросов угля и газа и контролем их эффективности или с помощью сотрясательного взрывания.

8. На шахтах, опасных по внезапным выбросам угля и газа, выделяется смена для выполнения локальных способов предотвращения внезапных выбросов угля и газа и сотрясательного взрывания. Время на выполнение указанных работ устанавливается на основании хронометражных наблюдений, указывается в паспорте выемочного участка или в паспорте на проведение и крепление выработки. При этом на случай внезапного выброса предусматривается место нахождения работников, где обеспечивается их безопасность.

9. На выбросоопасных пластах подготовительные выработки с углом наклона более 10° проводятся в направлении сверху вниз.

В аварийных случаях (с введением в действие плана ликвидации аварий) допускается проведение выработки с углом наклона более 10° в направлении снизу вверх отбойными молотками с применением способов предотвращения внезапных выбросов угля и газа, контроля их эффективности и мероприятий по обеспечению безопасности работ.

В отдельных случаях возможность проведения выработок снизу вверх с углом наклона более 10° (в том числе рассечных гезенков) на выбросоопасных и угрожаемых пластах, не склонных к обрушению, допускается после согласования с экспертными организациями.

В защищенных зонах наклонные выработки допускается проводить снизу вверх при условии соблюдения требований безопасности для газовых шахт.

10. При проведении подготовительных выработок по угольным пластам в установленных текущим прогнозом выбросоопасных зонах применяется, рамная крепь со сплошной перетяжкой пространства между рамами и забучиванием пустот в закрепном пространстве.

11. До начала пуска очистного забоя на опасном или угрожаемом по внезапным выбросам пласте получают экспертное заключение аттестованной организации о потенциальной выбросоопасности подготовленного к выемке участка и необходимости применения противовыбросных мероприятий, которое составляется на основании результатов текущего прогноза выбросоопасности в оконтуривающих выработках и геофизической разведки пласта в пределах данного участка.

12. Выемка угля в очистных забоях пологих и наклонных выбросоопасных пластов производится самозарубывающимися комбайнами или струговыми установками.

При применении несамозарубывающихся комбайнов выемку угля в нишах допускается производить выбуриванием или отбойными молотками в установленных текущим прогнозом невыбросоопасных зонах или после приведения забоя в невыбросоопасное состояние.

В случаях невозможности приведения забоя в невыбросоопасное состояние выемку угля в нишах допускается производить буровзрывными работами в режиме сотрясательного взрывания.

Выемку угля узкозахватными комбайнами производить по односторонней схеме. Выемка угля по двухсторонней схеме допускается в неопасных зонах, установленных текущим прогнозом, в зонах, где применялись способы предотвращения внезапных выбросов с контролем их эффективности.

13.. Управление кровлей в очистных забоях выбросоопасных пластов производится полным обрушением или полной закладкой выработанного пространства. Другие способы управления кровлей допускаются по согласованию с аттестованными экспертными организациями.

14. При обнаружении признаков, предшествующих внезапному выбросу или горному удару, персонал выходит из выработки, электроэнергия отключена. Работы допускается возобновляться по письменному разрешению технического руководителя организации.

3. Выбор способа и схемы подготовки шахтного поля

3.1 Выбор схемы подготовки шахтного поля

Схема подготовки- характерное расположение объединенных с учетом функционального назначения в единый комплекс подготавливающих выработок, обеспечивающих деление шахтного поля на готовые к выемке части.

Существует 4 вида схем подготовки:

1. Панельная схема подготовки шахтного поля.

Панельная схема подготовки шахтного поля - это совокупность выработок, разделяющих шахтное поле на панели. Область применения а<25°. Размер по падению 1200-1500м, по простиранию 3500-4000м.

1. Этажная схема подготовки шахтного поля.

Этажная схема подготовки шахтного поля - это совокупность выработок, разделяющих шахтное поле на этажи. Область применения а>25°.Но если размер по простиранию до 4000м. и отрабатываются газоносные пласты, что требует проведения минимального количества горных выработок, то этажная схема может применяться и при а<25°. Высота этажа а55° 120-150м.

1. Погоризонтная схема подготовки шахтного поля. Погоризонтная схема подготовки - это пространственное расположение горных выработок, делящее шахтное поля транспортными горизонтами на выемочные ступени, отрабатываемые затем по падению и восстанию. Область применения - пласт с а<10°. Размер выемочной ступени по простиранию равен размеру шахтного поля, размер по падению 400 - 2600м.

2. Комбинированная схема подготовки шахтного поля. Комбинированные схемы подготовки шахтного поля - это схемы, при которых одновременно или последовательно шахтное поле делится на этажи и панели, панели и горизонты, этажи, панели и горизонты.

Примем схему подготовки - панельная, так как удовлетворяет требованиям по размерам и углу падения( размер по простиранию равен 7000 м. и угол падения 18 град.)

Сущность: Шахтное поле делится на 4 панели со следующими размерами:

S,м H,м

1панель 2850 1300

2панель 2850 1300

3панель 2850 1200

4панель 2850 1200

Каждая панель обслуживается самостоятельными транспортными и вспомогательными наклонными выработками. Эти выработки называют панельными. Один транспортный горизонт обслуживает 4 панели. Если уголь в пределах панели транспортируют сверху вниз, то такая панель называется бремсберговой, если снизу вверх— уклонной. Бремсберги и уклоны соответственно называют панельными. Каждая панель представляет собой выемочное поле. По аналогии с выемочным полем панель может быть двукрылой (двусторонней) и однокрылой (односторонней). В данной курсовой работе используется двусторонняя панель. Панели делят по падению на более мелкие части— ярусы. Ярус— одновременно разрабатываемая часть панели. Он ограничен по простиранию границами панели, а по падению ярусными конвейерным и вентиляционным штреками. В курсовой работе панель двукрылая, которая делится на 4 яруса.

Деление на панели применяют при больших размерах шахтного поля по простиранию и большой производственной мощности шахты.

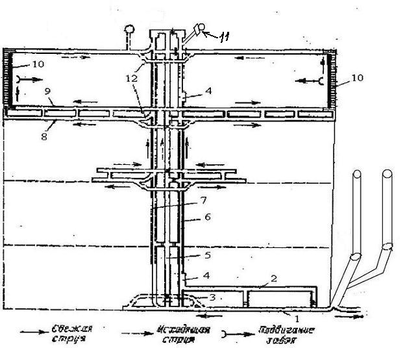

Схема подготовки бремсберговой панели

(проекция на плоскость пласта):

1). Откаточный штрек;

2). Параллельный штрек;

3). Нижняя приемно-отправительная площадка;

4). Посадочная площадка;

5). Бремсберг;

6). Канатно-кресельная дорога;

7). Путевой уклон;

8). Вентиляционный штрек;

9). Конвеерный штрек;

10). Монтажная камера;

11). ВГП.

12) Заезд на в/ш.

3.2 Выбор способа подготовки шахтного поля

Подготовкой шахтного поля называют определённый порядок проведения выработок, осуществляемый после вскрытия шахтного поля и обеспечивающий возможность подготовки выемочных полей.

На основании исходных данных и норм технологического проектирования выбрана панельная схема подготовки шахтного поля, так как размеры шахтного поля по простиранию велики (S = 7000 м); размер по падению Н = 2000 м (одногоризонтная безуглубочная схема).
