Стабильность химического состава и физико-механических свойств эластомера и строгое соблюдение технологического регламента на всех операциях обеспечивают гарантированный ресурс насоса.

Винт. Наиболее технологически простым является однозаходный винт с поперечным сечением в виде правильного круга.

Винт может быть изготовлен из стали, легированной хромом, или из титанового сплава, который примерно в 1,7 раза легче стали и не уступает ей по прочности Выигрыш в массе позволяет во столько же раз снизить нагрузку на эластомер от центробежной силы при вращении винта. Обрабатывается винт на токарном станке, обычно с приспособлением для вихревой нарезки, что позволяет получить высокую точность при наиболее высокой производительности труда. Поверхности винта должны удовлетворять требованиям высокой твердости и чистоты обработки. Эти условия выполняются нанесением на поверхность твердого слоя хрома и его полированием в специальном приспособлении.

Монтаж, эксплуатация и ремонт выбранного оборудования

Монтаж установок скважинных винтовых электронасосов

Перед доставкой винтового электронасоса (ЭВН) на скважину необходимо тщательно проверить все оборудование в соответствии с инструкцией на эксплуатацию.

Подготовка скважины к эксплуатации, монтаж установки скважинного винтового электронасоса (УЭВН) и спуск агрегата в скважину, настройка и регулировка пусковой электроаппаратуры, а также подготовка к пуску установки проводятся также как и при монтаже установки скважинного центробежного электронасоса.

Монтаж заканчивают установкой оборудования на устье скважины, которое обеспечивает подключение трубопровода для отбора газа из межтрубного (кольцевого) пространства; установкой на выкидном трубопроводе манометра, обратного клапана и задвижки, которая должна стоять по ходу жидкости перед обратным клапаном. Перед пуском установки необходимо открыть задвижку. Эксплуатация насоса при закрытой задвижке недопустима, так как это неизбежно приведет к аварии.

Техническое обслуживание установок скважинных винтовых электронасосов

В процессе эксплуатации УЭВН:

• ведут наблюдение за работой насосного агрегата;

• не реже одного раза в месяц замеряют подачу насоса, содержание попутной воды, температуру откачиваемой жидкости, динамический уровень, буферное давление;

• не реже одного раза в неделю замеряют напряжение и силу тока электродвигателя;

• при снижении сопротивления изоляции ниже 0,05 МОм из скважины поднимают электродвигатель;

• при отключении установки устройством контроля изоляции, после предварительного замера сопротивления изоляции

• системы кабель – двигатель, скважинный агрегат поднимают из скважины;

• при отключении установки повторный запуск проводят после замера сопротивления изоляции системы кабель – двигатель;

• периодически очищают аппаратуру от пыли и грязи, подтягивают ослабевшие и зачищают подгоревшие контакты, проверяют затяжку болтов на входе и выходе и перемычках трансформатора (обесточенных);

• устраняют все неисправности аппаратуры согласно инструкции по эксплуатации.

Данные о работе установки заносят в эксплуатационный паспорт.

Подъем и демонтаж установок скважинных винтовых электронасосов

Для того чтобы выполнить подъем и демонтаж следует выключить установку, затем выключить рубильник – предохранитель; отсоединить кабель, питающий двигатель. От станции управления проверить сопротивление изоляции системы кабель – двигатель, установить и отцентрировать мачту подъемного механизма, при необходимости заглушить скважину, применяя для этой цели только обратную промывку, демонтировать устьевую арматуру, слить жидкость из НКТ через сливной клапан, сбросив в колонну НКТ ломик диаметром 53 мм, ввернуть в муфту колонны НКТ патрубок длиной 0,5–1 м с муфтой на другом конце, установить на патрубке элеватор и приподнять колонну труб. Разобрать уплотнение кабеля в планшайбе или колонной головке, установить на фланец колонной головки пьедестал и поднимать скважинный агрегат со скоростью 0,25 м/с.

При подъеме труб кабель освобождают от поясов, не допуская падения их в скважину. Трубы поднимают с одновременным наматыванием кабеля на барабан. Необходимо кабель наматывать равномерно и не касаться земли. Не допускаются его перегибы и удары по броне. Кабель из скважины должен поступать на верхнюю часть барабана. После подъема агрегата снимают кожухи плоского кабеля.

Агрегат разбирают на секции и проверяют наличие масла и герметичность двигателя и гидрозащиты, легкость вращения валов, а так же выявляют наличие внешних дефектов. Демонтаж агрегата осуществляется в последовательности, обратной монтажу. В электродвигателе измеряют сопротивление изоляции и затем токоввод закрывают специальной крышкой. После отсоединения кабельной муфты от электродвигателя замеряют сопротивление изоляции кабельной линии.

По окончании демонтажа результаты внешнего осмотра, результаты замеров сопротивления изоляции кабеля, электродвигателя, герметичности двигателя, результаты проверки вращения валов заносятся в эксплуатационный паспорт.

Ремонт установок скважинных винтовых электронасосов

Все работы по ремонту УЭВН выполняет специализированная ремонтная бригада БПО (ЦБПО). Также ремонт может осуществляться сервисными организациями, имеющими соответствующую лицензию.

Технология ремонта винтового насоса предусматривает следующие работы.

1. Наружная очистка от грязи, эксплутационной среды, парафина, солей.

2. Разборка на специальном верстаке, оборудованном струбцинами. При разборке насосов необходимо помнить, что все вращающиеся детали (винты, валы, эксцентриковые муфты) имеют левые резьбы, а корпусные детали и обоймы – правые. Разборка сначала ведется на сборочные единицы, а затем производится разборка сборочных единиц.

3. Мойка деталей.

4. Дефектация деталей на годные, подлежащие ремонту и подлежащие списанию. Детали признаются негодными для дальнейшего использования при следующих дефектах:

на резиновых обоймах имеются раковины, газовые пузырьки и другие недопустимые дефекты, оговоренные в нормативно-технической документации;

на винтах имеются смятия пазов, сколы хрома на рабочих поверхностях, трещины или отклонения от первоначальной формы;

на эксцентриковых муфтах имеются смятые или сломанные ролики, трещины и смятые пазы под ролики;

на ведущей полумуфте имеются трещины, вмятины и износ, сломана пружина;

износ подшипников скольжения в опоре превышает 0,25–0,3 мм, а на пятах из силицированного графита имеются сколы, трещины или другие дефекты или их износ превышает 1 мм.

5. Ремонт деталей, восстановление поверхностей которых возможно в цехах БПО (ЦБПО). Отремонтированные детали должны соответствовать требованиям нормативно-технической документации.

6. Комплектация деталей для сборки насоса.

7. Сборка насоса. Перед сборкой все детали должны быть смазаны консервационной смазкой. Сначала собирают основные сборочные единицы, затем собирают насос в целом. При сборке рабочих органов (винтов) необходимо произвести их балансировку в насосе. Балансировка достигается путем смещения при сборке осей правого и левого винтов в диаметрально противоположные стороны от оси насоса. Балансировка производится с помощью специальной скобы, поставляемой вместе с насосом.

8. Испытание насоса. Цель испытаний – проверить соответствие паспортных данных фактическим. Испытания следует проводить на трансформаторном масле с температурой 25~30 °С и вязкостью 10^-5 – 2 10^-5 м²/с. При этом насосы обычного исполнения должны иметь параметры, соответствующие номинальным, а насосы, предназначенные для работы в условиях повышенной температуры или вязкости, должны иметь показатели на 25–30% меньше номинальных. Во время испытаний насосы обкатываются на стенде под нагрузкой в течение 20–30 мин. Снижение подачи после восстановления допускается до 12%.

9. Проверка креплений насоса и их герметичности, пайка и лужение швов.

10. Установка упаковочных крышек.

Ремонт электродвигателя и гидрозащиты выполняется аналогично ремонту электродвигателя и гидрозащиты скважинных центробежных электронасосов.

Влияние зазора и натяга в рабочих органах винтового насоса на его характеристики

Рассмотрим явления, связанные с зазорами и натягами, имеющимися в насосе.

Практика проектирования насосов с упругой обоймой показывает, что для обеспечения эффективной работы необходимо создать достаточную герметичность по линиям контакта поверхностей винта и обоймы. Обычно герметичность достигается тем, что рабочий винт имеет превышение одного или нескольких размеров (чаще всего поперечного сечения) над соответствующими элементами профиля обоймы, т.е. имеет место первоначальный натяг δ₀.

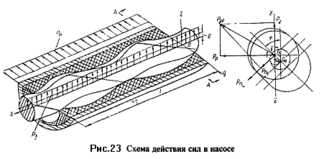

Схема действующих сил. Определим силы, вызывающие трение, винта и регламентирующие положение винта в обойме (рис. 23). Таких сил две.

1. Сила инерции, существование которой обусловлено кинематикой движения винта, на длине шага винта

P_J = 3,14· (0,0125)²·3,9·0,024·0,013·157²·0,7/ 9,8=

где r – радиус поперечного сечения винта;

t – шаг винта;

е – эксцентриситет винта;

γ – удельный вес материала винта;

ω₀ – угловая скорость перемещения оси винта относительно оси обоймы;

g – ускорение силы тяжести;

а – коэффициент, учитывающий силу инерции от вращения эксцентриковой муфты и той части тела винта, которая выступает из обоймы.

2. Радиальная гидравлическая сила, определенная Д.Д. Саввиным:

Здесь P_k – межвитковый перепад давления

P_к=2–0,6/ 2·1–1=МПа

где Р_н – давление нагнетания;

Р_вс – давление всасывания;

z – количество шлюзов в каждой нарезке обоймы.

Равнодействующая этих двух сил равна:

Суммарная нормальная сила на контактной линии на длине шага винта:

Из рис. 23 видно, что угол φ является углом поворота оси сечения обоймы относительно оси z, a γ = arctg (Р_P / Р_J).

Таким образом, устанавливаем, что нормальная сила, прижимающая винт к обойме, является функцией обеих радиальных сил, а также соотношением их значений.

Приведенная нормальная сила с учетом влияния первоначального натяга

где сила P_δ является функцией первоначального натяга, толщины и механических свойств резины рабочей поверхности обоймы и определяется экспериментально.

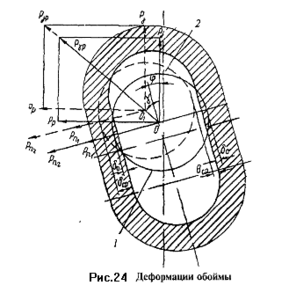

Деформация внутренней поверхности обоймы происходит в направлении равнодействующей силы P_JP, под действием которой винт смещается в обойме. Предположим, что смещение это (ОО₁) будет равно m (рис. 24, изменится и натяг (радиальная деформация резины) на контактной поверхности рабочих органов.

Суммарный натяг представим в виде:

С целью создания смазки на контактной поверхности геометрические размеры рабочих органов выбираются таким образом, чтобы обеспечить при работе насоса появление зазора.

Значения зазора определяются

Уравнения (1.56) и (1.57) справедливы для всех положений винта в обойме, за исключением момента φ = 0 ± (π/2) n, когда сечение винта занимает крайнее положение в сечении обоймы. Анализ деформации резины в этих сечениях показывает, что образующийся после деформации зазор весьма мал и для практических расчетов им можно пренебречь. Графики изменения зазора и натяга на развертке рабочих органов насоса на длине шага обоймы показаны на рис. 25.
