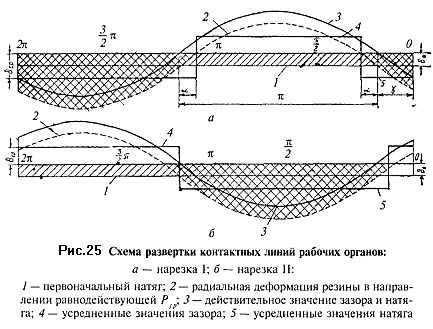

Исследование зависимостей (1.56) и (1.57) показывает, что ввиду малой амплитуды кривых справедливо, при сохранении постоянства гидравлического радиуса, заменить действительные значения зазора и натяга средними, пользуясь следующими выражениями:

где χ – коэффициент,

Длина проекции проточной части контактной линии на ось обоймы на длине шага винта

Длина проекции поверхности трения винта в обойме по длине шага винта

На основании проведенных исследований были сделаны следующие выводы:

1. Одновинтовой насос характеризуется непостоянной ориентацией рабочего винта. При работе насоса под действием инерционных и гидравлических сил происходит радиальная деформация упругой обоймы и смещение винта в поперечном направлении.

2. Деформация обоймы предопределяет возникновение зазора с одной стороны, диаметрального сечения винта и натяга между винтом и обоймой с другой, величина и протяженность которых непостоянны и определяются выражениями (1.56–1.61).

Механические потери. Первоначально примем два допущения.

1. В процессе работы насоса винт самоустанавливается в обойме, вследствие чего силы, действующие на обойму, распределяются равномерно по всей длине (при идеальной геометрии винта и обоймы).

2. Коэффициент трения винта по резиновой поверхности обоймы постоянен.

Мощность трения на длине обоймы, кВт:

где f – коэффициент трения пары «обойма – винт», в функции удельного давления;

n – скорость вращения приводного вала, об/мин.

Задачей одного из циклов проведенных балансовых испытаний являлось определение области оптимальных значений величины δ₀. Было установлено, что для обойм, внутренняя полость которых отлита из резины с твердостью 55–75 ед. по ТМ-2, оптимальным с точки зрения равномерности распределения давления вдоль оси обоймы следует считать межвитковый перепад давления

В этом режиме максимальные уровни КПД были получены при следующих значениях величины первоначального натяга

Механические потери в рабочих органах существенно зависят от величины первоначального натяга (рис. 26).

При δ₀> δ_0опт наблюдается резкое повышение мощности трения.

Объемные потери. Объемные потери представляют собой расход жидкости через щель проточной части контактной поверхности:

где S – площадь щели.

Коэффициент расхода μ в общем виде является функцией числа Рейнольдса определяемого из выражения

определяемого из выражения

где v – коэффициент динамической вязкости

Совместно решая уравнения (1.62) и (1.63), получим:

где Е – длина проточной части контактной линии.

Для определенного типоразмера насоса при перекачке однородных жидкостей

Следовательно,

Стендовые испытания рабочих органов насоса 1ВВ 1,6; 1ВВ 0,8 и 1ВВ 0,4 при перекачке воды показали, что при первоначальных натягах по выражению (1.61) перетоки жидкости характеризуются весьма широким диапазоном числа Рейнольдса (Re = 300–10000).

Экспериментально были получены следующие значения коэффициентов:

Анализ выражения (1.69) (предположив Р_к= const) позволяет получить аналитическую зависимость объемных потерь насоса от величины зазора и первоначального натяга:

где

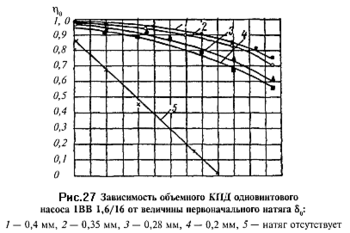

На рис. 27 показана зависимость объемных потерь насоса 1ВВ, 1,6/16 от величины первоначального натяга при перекачке воды.

Анализ результатов испытаний объясняет заметный разброс значений подачи насосов серийного производства, в которых по технологическим соображениям первоначальный натяг имеет отклонение ±0,1 мм.

Результаты теоретических и экспериментальных исследований показали:

1. Величина первоначального натяга оказывает большое влияние на энергетические показатели одновинтовых насосов.

Для принятых оптимальных значений перепадов межвитковых давлений (1.61) имеет место интервал значений первоначального натяга (1.62), при котором рабочие органы насоса работают с максимальным значением КПД, достигающим 70–75% для насоса 1ВВ 1,6 и 55–65% для насоса 1ВВ 0,4.

2. С повышением величины 8о: уменьшается зазор в проточной части контактной линии, вследствие чего уменьшаются объемные потери; увеличивается нормальная сила и уменьшается удельное давление, что вызывает увеличение механических потерь.

3. При натяге 8о > 5о опт наблюдается резкое понижение общего КПД насоса.

Расчет золотника предохранительного клапана на прочность и устойчивость

Рабочее давление при котором работает золотника

p=ρgH,

где ρ – плотность нефти

g – ускорение свободного падения

H – напор создаваемый насосом.

p=950·9,8·1000=9,31МПа

Усилие сжатия золотника со стороны поршня

F_сж1=π·p·(D²/4)

где р – рабочее давление при котором работает золотник

D – диаметр поршня

F_сж1 = 3,14·9,31·10⁶·0,036² / 4 = 9,5кН

Усилие сжатия золотника с другой стороны

F_сж2=π·p·(d₁²/4)

где d₁ – диаметр золотника с другого конца

F_сж2 = 3,14·9,31·10⁶·0,018² / 4 = 2,4кН

Так как центральная часть золотника имеет наименьший диаметр, в нем будут возникать наибольшие напряжения сжатия, определим их

σ_сж = F_сж /f₂

где f₂ – площадь сечения по внутреннему диаметру

f₂ = π·d₂ ² /4 = 3,14·0,014² / 4 = 15,4·10^-5 м²

F_сж = F_сж1+ F_сж2 = 9,5+2,4 = 11,9кН

σ_сж = 11,9·10³ / 15,4·10^-5 = 77,3 МПа

Выбираем сталь марки ВСт2пс для которой σ_в =330МПа

Отсюда находим коэффициент запаса на прочность

n = σ_в/ σ_cж =330 / 77,3 = 4,3

Запас прочности по усталости:

n_a =σ₁ּε / k_σּ σ_сж

k_σ - эффективный коэффициент концентрации напряжения

k_σ = 1

σ₁ - предел выносливости при сжатии для золотника двустороннего действия.

σ₁ = 0,45ּσ_в

σ₁ =0,45ּ330 = 148,5 МПа

ε – масштабный фактор

ε = 1,5

n_a =148,5ּ1,5 / 77,3 = 2,9

Устойчивость золотника (продольный изгиб)

λ = l /i_min

l – свободная длина золотника

i_min = (J/f)^1/2 J = π·d⁴/64 f = π·d²/4

i_min =d/4

i_min - min радиус инерции штока

λ = 4l /d

λ=4ּ95 / 14 = 27,14

λ<105, по формуле Ясинского

σ_кр =335–0,6 λ

σ_кр = 335 – 0,6 77,3 = 288,62МПа

При σ_кр = 288,6МПа золотник потеряет устойчивость

Запас устойчивости,

n_у= σ_ср/ σ_сж = 288,6/77,3 = 3,73
