** Толщины труб указаны для условных давлений не выше 1,6 МПа.

Таблица 1.2. Поверхности теплообмена и основные параметры разборных многопоточных теплообменников типа «труба в трубе»*

Число параллель-ных потоков		Поверхность теплообмена (м2) при длине труб, м						Площадь сечений потоков 104 м2
	Число
	труб в
	одном						внутри			в кольцевых
	аппарате, шт.	3,0		6,0		9,0	тепло-обменных			зазорах межтрубного
							труб			пространства
3	6	3	6				38		92
5	10	5	10			---	63		154
7	14	---	14			21	88		216
12	24	—	24			36	151		371
22	44	—		44		66	277			680

* Диаметр теплообменных труб 48X4 мм, диаметр кожуховых труб 89X5 мм.

Допускаются также теплообменные трубы диаметром 38X3,5 и 57X4 мм и кожуховые трубы диаметром 108X4 мм прн тех же длинах. Предельные условные давления теплоносителей 1,6 и 4,0 МПа.

1.2 Пластинчатые теплообменники

В пластинчатых теплообменниках поверхность теплообмена образована набором тонких штампованных гофрированных пластин. Эти аппараты могут быть разборными, полуразборными и неразборными (сварными). В пластинах разборных теплообменников (рис. 1.4) имеются угловые отверстия для прохода теплоносителей и пазы, в которых закрепляются уплотнительные и компонующие прокладки из специальных

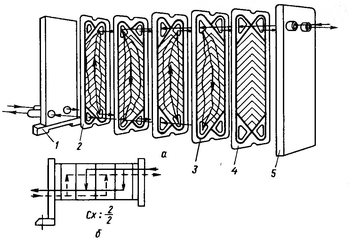

Рис.1.4. Пространственная схема движения теплоносителей (а) и условная схема компоновки пластин (б) в однопакетном пластинчатом разборном теплообменнике:

/ — неподвижная плита; 2 — теплообменная пластина; 3 — прокладка; 4 — концевая пластина; 5 - подвижная плита

термостойких резин. Пластины сжимаются между неподвижной и подвижной плитами таким образом, что, благодаря прокладкам между ними, образуются каналы для поочередного прохода горячего и холодного теплоносителей. Плиты снабжены штуцерами для присоединения трубопроводов. Неподвижная плита крепится к полу, пластины и подвижная плита закрепляются в специальной раме. Группа пластин, образующих систему параллельных каналов, в которых данный теплоноситель движется только в одном направлении (сверху вниз или наоборот), составляет пакет. Пакет по существу аналогичен одному ходу по трубам в многоходовых кожухотрубчатых теплообменниках.

На рис. 1.5 даны примеры компоновки пластин. При заданном расходе теплоносителя увеличение числа пакетов приводит к увеличению скорости теплоносителя, что интенсифицирует теплообмен, но увеличивает гидравлическое сопротивление.

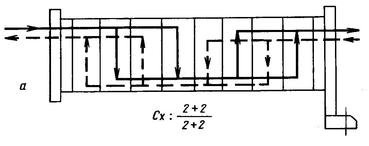

Рис. 1.5. Примеры компоновки пластин:

а - симметричная двухпакетная схема; б — несимметричная схема (три пакета для горячего теплоносителя два — для холодного)

Таблица 1.3. Поверхность теплообмена и основные параметры разборных пластинчатых теплообменников (по ГОСТ 15518—83)

Поверхность теплообмена F (м2), число пластин N (шт.) и масса аппарата М (кг) при поверхности одной пластины f (м2)
/ = 0,2			/ = 0,3				/ = 0,5*				/ = 0,6				/=1.3
F	N	М	F	N	М**	F		N	М***	F		N	М**	F		N	М
1	8	570	3	12	280	31,5		64	1740	10		20	960	200		156	5 350
2	12	590	5	20	315	50		100	2010	16		30	1030	300		232	6 470
5	28	650	8	30	345	63		126	2200	25		44	ИЗО	400		310	7610
6,3	34	670	10	36	365	80		160	2460	31,5		56	1220	500		388	11 280
10	52	750	12,5	44	400	100		200	2755	40		70	1300	600		464	12 430
12,5	66	800	16	56	440	140		280	3345	50		86	1400	800		620	14 740
16	84	1340	20	70	485	160		320	4740	63		108	1530	_		_	_
25	128	1480	—	—	—	220		440	5630	80		136	1690	—		_	__,
31,5	160	1600	—	—	—	280		560	6570	100		170	1900	_		_	_
40	204	1750	—	—	_	300		600	6810	140		236	2290	_		_	_
—	—	—	—	—	—	320		640	7100	160		270	2470	_		_	_
—	—	—	—	—	—	—		—	—	200		340	3920	—		—	_
—	—	—	—	—	—	—		—	—	250		420	4400	_		_	_
—	_	_	_	_	_	_		_	_	300		504	4890	_		_	_

* Теплообменники со сдвоенными пластинами (полуразборные).
