Текст из файла (страница 4)

Т.к. заданное количество предполагает единичное производство, необходимо применять универсальные мерительные инструменты (штангенциркуль) за исключением поверхностей 3, 9 ((Ø40-0,025), для которых необходимо изготовить специальный меритель типа скобы), а также для контроля шероховатостей детали ВАЛ-ШЕСТЕРНЯ необходим набор образцов шероховатестей.

Геометрические параметры (глубина, форма, диаметр) поверхности 7, 13 будут обеспечиваться инструментом – Центровкой.

Резьбовое отверстие проверяется проходным калибром.

Наружный диаметр проверяется скобой:

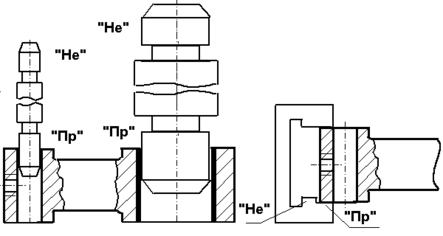

Рисунок 5.1 - Схемы контроля отверстий и линейных размеров


ЗАКЛЮЧЕНИЕ

В данной работе рассмотрен технологический процесс изготовления детали «ВАЛ-ШЕСТЕРНЯ».

Заготовка по условию задания выполнена из качественной конструкционной стали 40ХС ГОСТ 4543–71.

Данная сталь достаточно хорошо обрабатывается лезвийными и абразивными инструментами.

Сталь - это сплав железа с углеродом, содержание которого не превышает 2,14%. Кроме того, в ней содержатся постоянные примеси (марганец, кремний, сера, фосфор) и в ряде случаев легирующие элементы (никель, хром, ванадий, молибден, вольфрам и др.). Сырьем для производства стали является передельный чугун, выплавляемый в доменных печах, лом и ферросплавы.

Исходя из анализа детали и программы выпуска, выбрали способ получения заготовки.

Заготовка получена обработкой металлов давлением - технологический процесс, в результате которого под влиянием приложенных внешних сил происходит изменение формы заготовок без нарушения их сплошности.

Согласно чертежу детали все ее поверхности подлежат механической обработке. Первоначально приведена маршрутная технология.

Исходя из особенностей формы детали и типа производства, выбираем способы контроля, контрольный инструмент и приведем схему контроля.


СПИСОК ИСПОЛЬЗОВАННОЙ ЛИТЕРАТУРЫ

1. Анурьев, В.И. Справочник конструктора-машиностроителя: В 3 т., Т. 1. / В. И. Анурьев. – 7-е изд., перераб. и доп. – М.: Машиностроение, 1992. – 816 с.

2. Проектирование технологических процессов в машиностроительном производстве: Учеб. пособие по курсовому проектированию / Юж.-Урал. гос. ун-т, Каф. Оборудование и инструмент компьютеризир. пр-ва; П.А. Норин, Б.М. Кисимов, Н.И. Малышев, Г.К. Сафонов; ЮУрГУ. - Челябинск: Изд-во ЮУрГУ, 1998. - 48,[1] с.:ил.

3. Технология конструкционных материалов: Учеб. пособие для сред. спец. учеб. заведений машиностроит. профиля/ О.С. Комаров, Б.М. Данилко, В.Н. Ковалевский и др.; Под ред. О.С. Комарова. - 2-е изд., испр. - Минск: Дизайн ПРО, 2001. - 415 с.:ил.

4. Щурова, А.В. Материаловедение и технология обработки материалов: Сб. заданий к курсовой работе/А.В. Щурова; Юж.-Урал. гос. ун-т, Каф. Оборудование и инструмент компьютеризир. пр-ва; ЮУрГУ. - Челябинск: Изд-во ЮУрГУ, 2001. - 37,[1] с.:ил.

5. Норин, П.А. Проектирование технологических процессов в машиностроительном производстве: Учебное пособие по курсовому проектированию/ П.А. Норин, Б.М. Кисимов, Н.И. Малышев, Г.К. Сафонов.– Челябинск: Изд-во ЮУрГУ, 1998. – 49 с.

6. Дубинин, Н.П. Технология металлов и других конструкционных материалов/ Н. П. Дубинин, Н.Н. Лиференко, А.Д. Хренов и др.; Под ред. Н.П. Дубинина.– М.: Высш. шк., 1969.– 701 с.

7. Дальский, А.М. Технология конструкционных материалов/ А.М. Дальский, В.С. Гаврилюк, Л.Н. Бухаркин и др.; Под общ. ред. А.М. Дальского.– М.: Машиностроение, 1990 – 570 с.

Приложение

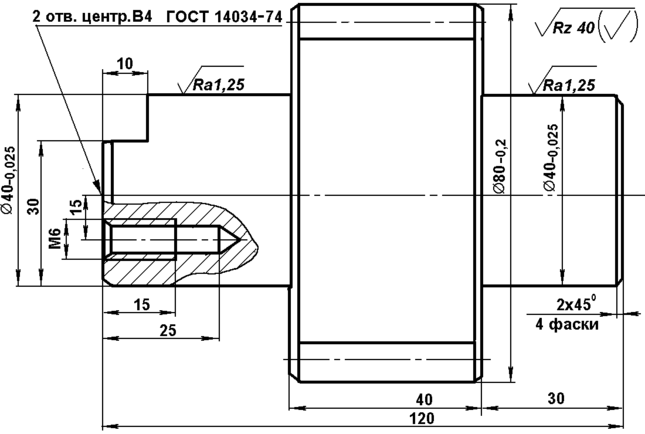

Рисунок 1.1 – Эскиз детали и номера обрабатываемых поверхностей
